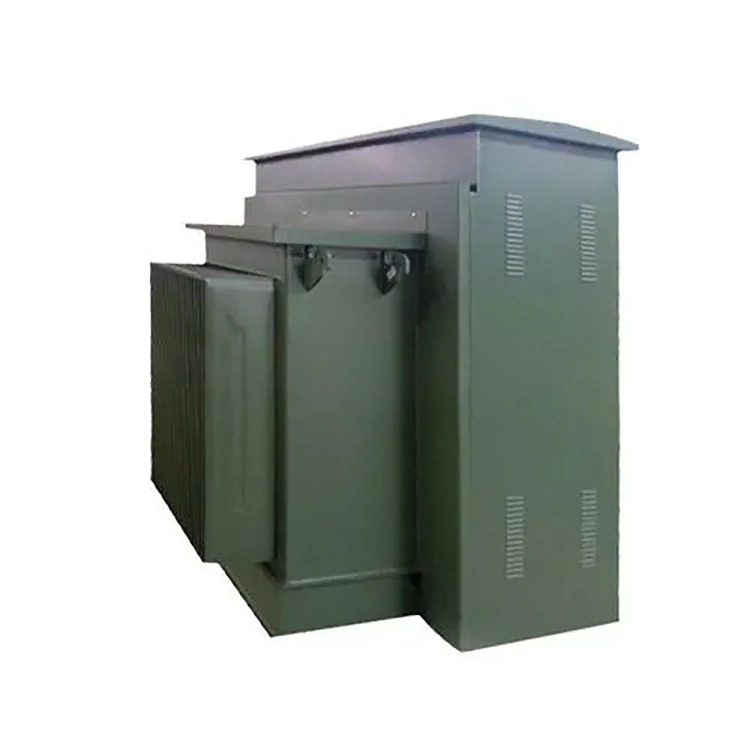

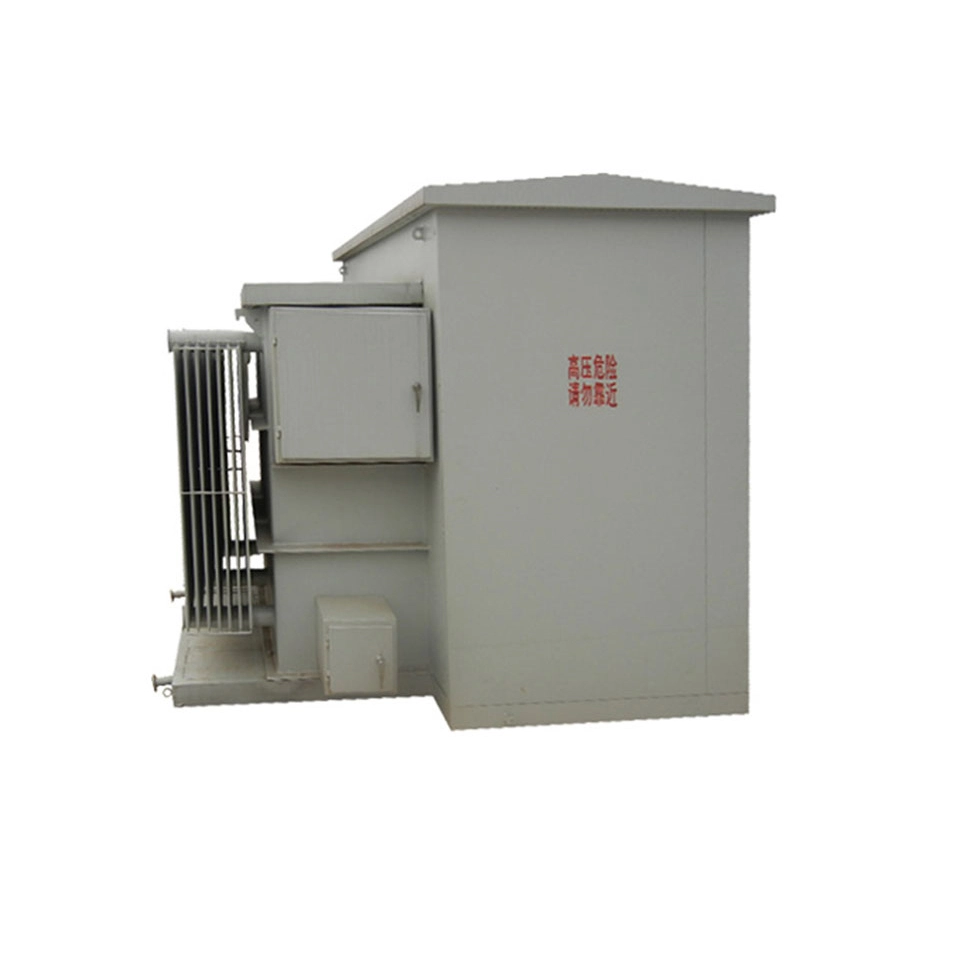

Transformator montowany na podkładce 100 Kva 13,8 Kv

Moc znamionowa tego transformatora montowanego na podkładce 100 kva 13,8 kv jest chłodzona przez ONAN. Napięcie pierwotne wynosi 13,8 kV, a zakres zaczepów wynosi ±2*2,5% (NLTC). Napięcie wtórne można dostosować i wybrać. Tworzą grupę wektorów Dyn11.

Zaprojektowany w oparciu o zaawansowaną technologię i wykorzystujący wysokiej jakości materiały i komponenty, zapewnia w ten sposób transformator montowany na podkładce 100 kva 13,8 kv niezawodną jakość i długi czas pracy. Sprzęt jest starannie wykonany z arkuszy stali krzemowej o wysokiej przepuszczalności, uzwojeń przewodzących o wysokiej czystości, materiałów izolacyjnych odpornych na starzenie i trwałych, uszczelnionych komponentów. Jakość podstawowych komponentów jest ściśle kontrolowana, aby zapewnić stabilność całej maszyny od samego początku.

Dzięki wyjątkowej odporności na porażenie prądem elektrycznym i korozję spowodowaną wilgocią transformator 100 kva 13,8 kv montowany na podkładce ma doskonałe właściwości izolacyjne. Może dostosować się do różnych warunków klimatycznych na zewnątrz. Podczas pracy charakteryzuje się niskim poziomem wibracji i hałasu, a straty bez obciążenia i straty obciążenia są dobrze kontrolowane, co zapewnia dobre efekty w zakresie oszczędności energii i redukcji zużycia.

Konstrukcja mechaniczna transformatora montowanego na podkładce 100 kva 13,8 kv jest stabilna i niezawodna, a poziom ochrony uszczelnienia spełnia standardy. To skutecznie zapobiega problemom z wyciekami oleju i łączy w sobie funkcje ochronne i bezpieczeństwa.

Parametr techniczny:

W przypadku działającego transformatora 100 kva 13,8 kv na podkładce, załóżmy, że na wyjściu transformatora po stronie niskiego napięcia występuje trójfazowe zwarcie metaliczne, ale bezpiecznik po stronie wysokiego napięcia nie przepalił się ani wyłącznik wylotowy 13,8 kV poprzedzającej podstacji również nie zadziałał. jakie są możliwe przyczyny tego zjawiska?

Sprawdź, czy nie wystąpiła żadna z poniższych sytuacji:

1. Czy prąd znamionowy bezpiecznika jest zbyt duży, czy bezpiecznik się zestarzał, ale nie jest uszkodzony, lub czy bezpiecznik i mechanizm łączący przełącznika obciążenia są zablokowane.

2. Czy ustawienie zabezpieczenia nadprądowego wyłącznika poprzedzającego nie jest zbyt wysokie, a wartość prądu zwarciowego mieści się dokładnie w martwej strefie zabezpieczenia.

3. Może wystąpić charakterystyka zwarcia wewnętrznego transformatora montowanego na podkładce 100 kva 13,8 kv. W samym transformatorze doszło już do zwarcia międzyzwojowego lub awarii rdzenia, w wyniku czego prąd zwarciowy został ograniczony do stosunkowo małej wartości (ale wciąż znacznie wyższej niż prąd znamionowy), co nie jest wystarczające do natychmiastowego stopienia bezpiecznika, ale wystarczające do spowodowania ciągłego nagrzewania.

4. Sprawdź, czy ten transformator montowany na podkładce 100 kva 13,8 kv jest podłączony do przewodów Dyn11 lub Yyn0. W przypadku wystąpienia zwarcia trójfazowego po stronie niskiego napięcia, czy po stronie wysokiego napięcia wystąpi sytuacja, w której prąd w fazach niezwarciowych nie wzrośnie znacząco, uniemożliwiając w ten sposób aktywację zabezpieczenia składowej zerowej lub zabezpieczenia przed składową przeciwną przed urządzeniem.
