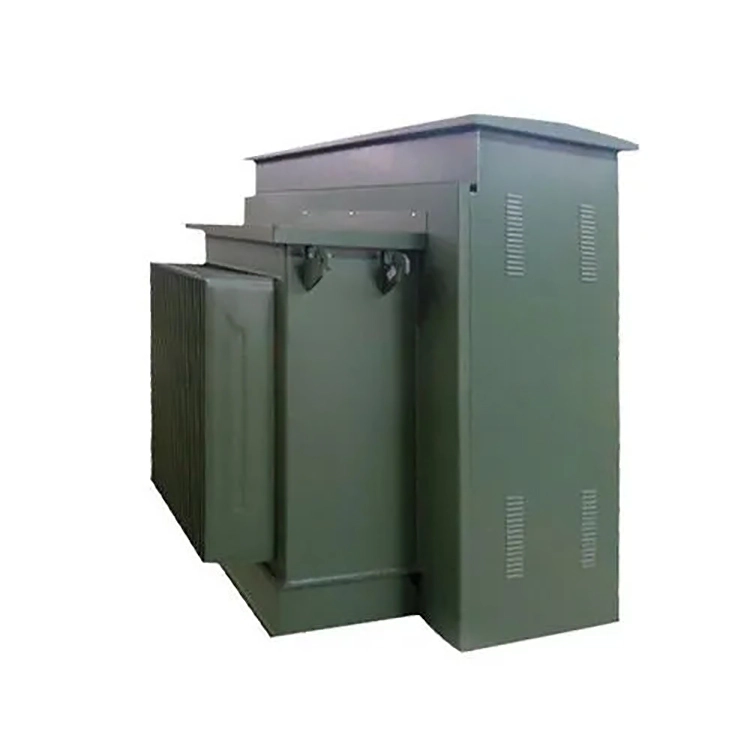

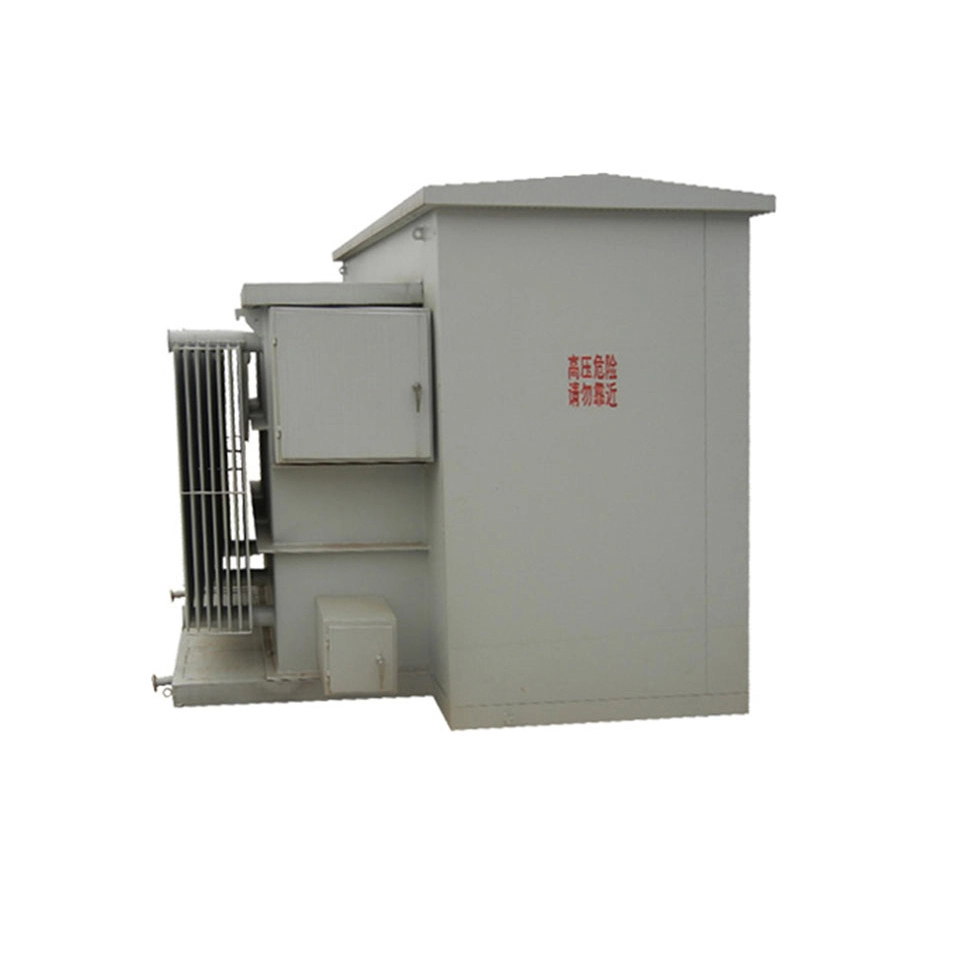

Transformator mocy 2,5 mva montowany na podkładce z olejem mineralnym

Olej mineralny służy jako medium izolacyjne i chłodzące i jest najbardziej tradycyjnym i dojrzałym wyborem płynu izolacyjnego w branży transformatorów mocy. Zatem transformator mocy 2,5 mva montowany na podkładce z oleju mineralnego charakteryzuje się doskonałą izolacją elektryczną, dobrą przewodnością cieplną i korzyściami w zakresie opłacalności. W porównaniu do alternatywnych płynów izolacyjnych, takich jak estry naturalne, chociaż olej mineralny ma niższą temperaturę zapłonu, ma lepszą płynność w niskich temperaturach i wyższą niezawodność w zimnych regionach podczas pracy.

Transformator wtykowy obsługuje dwa typy linii przychodzącej: Pierwszy to typ pierścieniowej sieci zasilającej, który jest wyposażony w dwa zestawy przepustów pierwotnych (w sumie 6 dla linii przychodzącej i wychodzącej) oraz wewnętrzny czteropozycyjny przełącznik obciążenia. Może podłączyć transformator szeregowo do obwodu sieci pierścieniowej, umożliwiając izolowanie usterek i nieprzerwaną konserwację. W tej konfiguracji zwykle zaleca się transformator mocy 2,5 mva montowany na podkładce z oleju mineralnego. Podajnik promieniowy jest wyposażony tylko w jedną tuleję główną i zapewnia zasilanie jednoliniowe, przy niższym koszcie, ale odpowiednio zmniejszonej niezawodności.

Impedancja zwarciowa jest ważnym parametrem transformatora, bezpośrednio wpływającym na poziom prądu zwarciowego systemu i szybkość regulacji napięcia. Typowa wartość impedancji transformatora mocy montowanego na podkładce wynosi od 5,0% do 7,5%, a projektowa wartość docelowa jest zwykle ustawiana na 5,75%. Impedancja wynosząca 5,75% oznacza, że ​​gdy po stronie wtórnej wystąpi zwarcie trójfazowe, prąd zwarciowy wynosi w przybliżeniu 1/0,0575 prądu znamionowego, co stanowi w przybliżeniu 17,4-krotność prądu znamionowego. Biorąc za przykład stronę niskiego napięcia 400 V, prąd znamionowy wynosi około 3608 A, a prąd zwarciowy wynosi około 62,8 kA, co mieści się w zakresie, jaki wytrzymuje rozdzielnica średniego napięcia.

Podczas pełnego obciążenia spadek napięcia wynosi około 5,75%, co jest akceptowalne dla ogólnych obciążeń przemysłowych. Zgodnie z normą IEC 60076 transformator mocy 2,5 mva montowany na podkładce z oleju mineralnego ma zdolność zwarcia, aby wytrzymać efekty termiczne i efekty stabilności dynamicznej.

Parametr techniczny:

P: Dlaczego w przypadku transformatora mocy 2,5 mva montowanego na podkładce z oleju mineralnego nadal konieczne jest zwracanie uwagi na jego utratę bez obciążenia, gdy pracuje on pod niewielkim obciążeniem lub w warunkach bez obciążenia przez długi czas?

Odp.: Ponieważ strata bez obciążenia składa się głównie z dwóch części: Po pierwsze, straty histerezy: straty energii generowanej, gdy żelazny rdzeń jest wielokrotnie namagnesowany w zmiennym polu magnetycznym. Po drugie, strata prądu wirowego: strata ciepła spowodowana prądem krążącym indukowanym w żelaznym rdzeniu przez zmienne pole magnetyczne.

Nawet jeśli obwód wtórny transformatora mocy jest całkowicie otwarty lub jest w stanie nieobciążonym, jego strona pierwotna nadal zużywa stałą ilość energii bez utraty obciążenia. A utrata obciążenia bez obciążenia prowadzi do wymiernych i stale rosnących rachunków za energię elektryczną. W przypadku scenariuszy o czasie pracy przekraczającym 3000 godzin przy wyborze modelu należy dać pierwszeństwo scenariuszom o niższych stratach bez obciążenia (takim jak zastosowanie blach ze stali krzemowej o wysokiej przewodności magnetycznej lub rdzeni ze stopów amorficznych). Nawet jeśli początkowy koszt zakupu wzrośnie o 15–20%, różnicę można odzyskać w postaci oszczędności na kosztach energii elektrycznej w ciągu dwóch lat.

Sprzęt

Szczegóły produktu

Typ pierścienia

Typ terminala

Korpus Transformatora

Produkt w procesie

Centrum Testowe

Warsztaty nawijania
