Podsumowanie artykułu:Wybór trójfazowego rozłącznika bezpiecznikowego prądu przemiennego wymaga dokładnego rozważenia prądu znamionowego, kompatybilności bezpieczników, konfiguracji biegunów, wymiarów instalacyjnych i zabezpieczenia przed zwarciem. Wenzhou Xifa Electrical Equipment Co., Ltd. dostarcza komponenty do dystrybucji zasilania dla zespołów transformatorów, paneli elektrycznych i przemysłowych systemów zasilania. W tym przewodniku wyjaśniono kluczowe czynniki, które kupujący powinni sprawdzić przed wyborem odpowiedniego modelu.

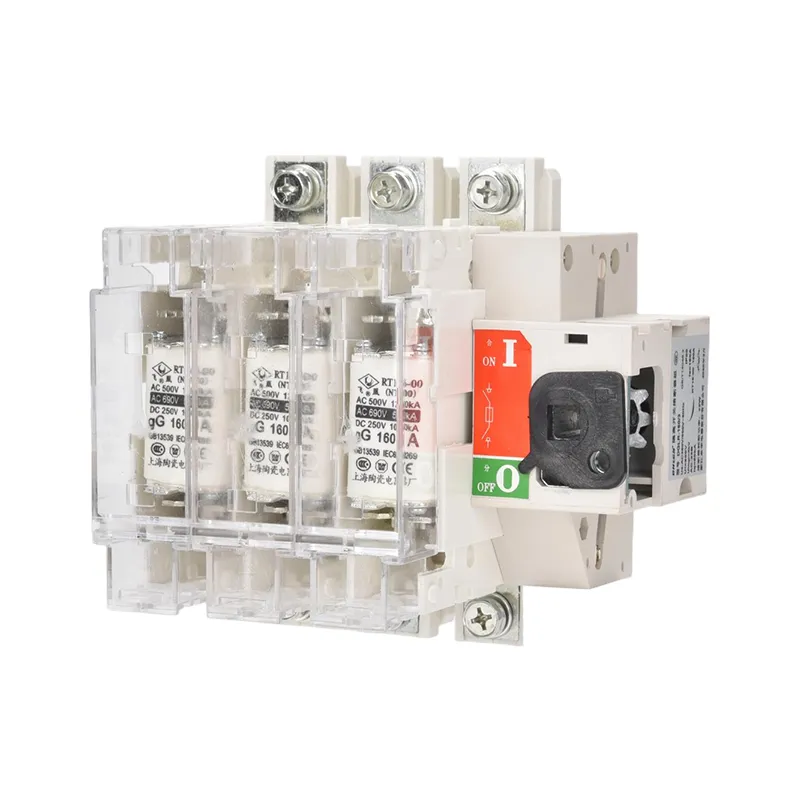

Wybierając trójfazowy rozłącznik bezpiecznikowy prądu przemiennego, najpierw bierzemy pod uwagę sprzęt, który będzie obsługiwał, oraz warunki pracy obwodu. Zastosowania takie jak szafy rozdzielcze, zespoły transformatorów i przemysłowe systemy zasilania mogą wymagać różnych wartości znamionowych prądu, sposobu montażu i charakterystyki zabezpieczeń.
Przed porównaniem modeli kupujący powinni potwierdzić napięcie systemu, oczekiwany prąd roboczy, charakterystykę obciążenia, dostępny prąd zwarciowy, środowisko instalacji i wymaganą konfigurację biegunów.
Na przykład rozłącznik bezpiecznikowy zainstalowany po stronie niskiego napięcia transformatora rozdzielczego musi odpowiadać wartościom znamionowym obwodu i schematowi ochrony całego zespołu. Wybór modelu wyłącznie na podstawie prądu znamionowego może spowodować problemy ze zgodnością podczas instalacji lub obsługi.
Przejrzyj dostępnekonfiguracje plików on AC Three Phase Bezpiecznik Sczarownica Beprzed sfinalizowaniem specyfikacji.
Prąd ramy i prąd znamionowy bezpiecznika opisują różne charakterystyki. Obwód ramkiidentyfikacjatj. tklasa prądowa wyłącznika, natomiast prąd znamionowy bezpiecznika odnosi się do znamionowej wartości znamionowej zainstalowanego bezpiecznika. Bezpiecznik musi być kompatybilny z wyłącznikiem i odpowiedni do ochrony aktualnego obwodu.
Zgodnie ze specyfikacjami produktu dostarczonymi przez Wenzhou Xifa Electrical Equipment Co., Ltd., dostępne wartości znamionowe prądu ramy mieszczą się w zakresie od 63 A do 630 A.
| Prąd ramki | Wymienione wartości znamionowe bezpieczników | Rozmiar bezpiecznika |
|---|---|---|
| 63 A | 10, 20, 30, 40, 50, 63 A | 00C |
| 160 A | 63, 80, 100, 125, 160 A | 0 |
| 250 A | 160A; 200, 250 A | 0; 1 |
| 400 A | 300, 315, 400 A | 2 |
| 630 A | 400, 500, 630 A | 3 |
Uwaga: Wartości te podsumowują parametry dostarczonego produktu. Przed złożeniem zamówienia należy potwierdzić zgodny typ bezpiecznika i dokładne parametry wybranego modelu.
Bezpiecznik należy dobrać w zależności od obciążenia, obciążalności prądowej przewodu i wymaganej koordynacji zabezpieczeń. Obwody silnika i obwody transformatora mogą mieć różne prądy rozruchowe i charakterystyki uszkodzeń, dlatego ta sama wartość bezpiecznika nie jest odpowiednia dla każdego zastosowania.
Trójfazowy wyłącznik bezpiecznikowy prądu przemiennego łączy w sobie izolację obwodu z zabezpieczeniem nadprądowym opartym na bezpieczniku. Kupujący powinien ocenić te funkcje osobno, aby upewnić się, że urządzenie spełnia wymagania instalacji.
Sam bezpiecznik nie określa właściwości zwarciowych całego zestawu. Przełącznik, bezpiecznik, przewody i poprzedzający sprzęt ochronny muszą być skoordynowane zgodnie z ich możliwościami znamionowymi. Izolacja konserwacyjna musi być również zgodna z obowiązującymi procedurami bezpieczeństwa elektrycznego.
Po sprawdzeniu kompatybilności elektrycznej kupujący powinien sprawdzić konfigurację słupów, sposób montażu, wymiary całkowite i przestrzeń przyłączeniową. Dostarczone informacje o produkcie obejmują konfiguracje trzy- i czterobiegunowe, a także opcje instalacji z przodu i z boku dla odpowiednich modeli.
| Element wyboru | Co sprawdzić | Dlaczego to ma znaczenie |
|---|---|---|
| Konfiguracja bieguna | Model trzybiegunowy lub czterobiegunowy | Spełnia wymagania dotyczące izolacji obwodu i przewodu neutralnego. |
| Układ montażowy | Montaż z przodu lub z boku | Zapewnia kompatybilność z układem paneli. |
| Wymiary | Szerokość, wysokość, głębokość i położenie otworów montażowych | Zapobiega zakłóceniom w okablowaniu i sąsiednich komponentach. |
| Znajomości | Wymagania dotyczące rozmieszczenia kabli lub szyn zbiorczych i przewodów | Obsługuje niezawodne połączenia elektryczne. |
Na przykład opublikowane wymiary serii 160 A z przednim typem wymiaru A wynoszą 164 mm dla modelu trójbiegunowego i 200 mm dla modelu czterobiegunowego. Ta różnica pokazuje, dlaczego kupujący powinni sprawdzić na rysunku dokładną konfigurację, zamiast zakładać, że modele o tej samej klasie znamionowej ramy mają identyczne wymiary.
Przed złożeniem zamówienia należy porównać rysunek wymiarowy producenta z układem paneli. Należy pozostawić wystarczającą przestrzeń do obsługi uchwytu, zginania kabli, odstępów elektrycznych i wymiany bezpieczników.
Dokumentacja techniczna pomaga kupującym potwierdzić, czy produkt spełnia wymagania projektu. Przed zatwierdzeniem modelu zalecamy zażądanie arkusza danych produktu, rysunku wymiarowego, odpowiednich raportów z testów i potwierdzenia zgodnego standardu bezpiecznika.
Wenzhou Xifa Electrical Equipment Co., Ltd. specjalizuje się w badaniach, rozwoju i produkcji produktów do dystrybucji energii dla systemów od 0,4 kV do 35 kV. Jej asortyment produktów obejmuje wyłączniki powietrzne, wyłączniki kompaktowe, przekładniki prądowe, przekładniki potencjału, odgromniki i bezpieczniki odcinające.
Firma zlokalizowana w Strefie Rozwoju Gospodarczego Yueqing w Zhejiang w Chinach jest filią firmy Conso Electrical Science and Technology Co., Ltd., która od 2006 roku produkuje transformatory rozdzielcze, podstacje kompaktowe i wyłączniki próżniowe.
Firma oświadcza, że jej produkty są wytwarzane w ramach systemów zarządzania jakością ISO 9001 i zarządzania środowiskowego ISO 14001, a odpowiednie specyfikacje techniczne spełniają wymagania CE i UL. Kupujący powinni zażądać odpowiednich certyfikatów lub raportów z testów w celu sprawdzenia statusu zgodności konkretnego modelu.
Inne kwestie związane z zakupem obejmują dostępność zapasowych bezpieczników, wskazówki dotyczące instalacji, czas realizacji i pomoc techniczną po sprzedaży. Szczegóły te mogą mieć wpływ na uruchomienie i konserwację, szczególnie gdy przełącznik stanowi część większego zespołu dystrybucji energii elektrycznej.
Aby uzyskać szczegółowe informacje o produkcie, odwiedź stronę produktu Trójfazowy wyłącznik bezpieczeństwa AC lub skontaktuj się z firmą Wenzhou Xifa Electrical Equipment Co., Ltd..
Trójfazowy wyłącznik bezpiecznikowy prądu przemiennego służy do izolowania trójfazowego obwodu prądu przemiennego i zapewnia zabezpieczenie nadprądowe oparte na bezpieczniku w kompatybilnych systemach dystrybucji niskiego napięcia. Typowe zastosowania obejmują szafy rozdzielcze, zespoły transformatorów i przemysłowe instalacje energetyczne.
Sprawdź prąd projektowy obwodu, obciążalność prądową przewodu, charakterystykę obciążenia i stany usterek. Następnie wybierz kompatybilną ramę przełącznika i wartość znamionową bezpiecznika w oparciu o wymaganą koordynację zabezpieczeń i obowiązujące normy elektryczne.
Prąd ramy określa klasę prądu wyłącznika, natomiast prąd znamionowy bezpiecznika określa prąd znamionowy zainstalowanego bezpiecznika. Wybrany bezpiecznik musi być kompatybilny z wyłącznikiem i odpowiedni do ochrony obwodu.
Wybór zależy od konfiguracji obwodu i tego, czy wymagana jest izolacja przewodu neutralnego. Potwierdź rozmieszczenie biegunów zgodnie z projektem systemu, schematem uziemienia i obowiązującymi zasadami instalacji.
Tylko jeśli określone urządzenie jest przystosowane do zamierzonego obciążenia przełączającego. Zamiast zakładać, że każdy izolator może przerwać normalny prąd obciążenia, sprawdź parametry robocze producenta i kategorię użytkowania.
Podaj napięcie systemu, wymagany prąd znamionowy, specyfikację bezpiecznika, konfigurację biegunów, sposób montażu, wymiary instalacyjne, ilość i obowiązujące normy. Schemat jednokreskowy lub rysunek panelu może pomóc w potwierdzeniu zgodności produktu.
Wybór trójfazowego rozłącznika bezpiecznikowego prądu przemiennego wymaga dokładnego sprawdzenia parametrów elektrycznych, charakterystyki bezpiecznika, wymiarów montażowych i warunków pracy. Sprawdzenie tych szczegółów przed złożeniem zamówienia pomaga ograniczyć zmiany w instalacji i wspiera niezawodne działanie w systemie dystrybucyjnym. Wenzhou Xifa Electrical Equipment Co., Ltd. zapewnia informacje o produktach i wsparcie techniczne, aby pomóc klientom w określeniu odpowiednich konfiguracji dla ich zastosowań.
-
