W tętniącym życiem centrum danych wypełnionym tysiącami serwerów każdy wat zużywanej energii musi być precyzyjnie monitorowany. Zarządca obiektu korzysta z sieci liczników, aby śledzić zużycie energii, identyfikować nieefektywności i alokować koszty. Sercem każdego z tych liczników jest:Transformator prądowy CT— niepozorny czujnik, który po cichu wykonuje jedno z najważniejszych zadań w pomiarach elektrycznych. Bez tego komponentu dokładne monitorowanie mocy byłoby prawie niemożliwe. Przekładniki prądowe stanowią niezbędny pomost pomiędzy światem dystrybucji energii o wysokim napięciu i prądzie a wrażliwą elektroniką małej mocy nowoczesnych systemów pomiarowych.
Co zatem sprawia, że przekładnik prądowy CT jest kluczowym czujnikiem w elektrycznych systemach pomiarowych? Odpowiedź kryje się w trzech podstawowych możliwościach: precyzyjnym pomiarze prądu w szerokim zakresie dynamiki, całkowitej izolacji galwanicznej pomiędzy obwodem pierwotnym a sprzętem pomiarowym oraz możliwości zapewnienia znormalizowanego, niskoprądowego sygnału wyjściowego, który jest łatwo przetwarzany przez mierniki i przekaźniki zabezpieczające. W tym artykule zostaną omówione zasady projektowania, charakterystyki wydajności i względy aplikacyjne, które sprawiają, że przekładniki prądowe są niezbędne w pomiarach elektrycznych. Od fizyki indukcji magnetycznej po praktyczne wyzwania związane z dokładnością i nasyceniem – omówimy inżynierię, która umożliwia tym urządzeniom dostarczanie wiarygodnych pomiarów we wszystkim, od podliczników mieszkaniowych po podstacje wysokiego napięcia.

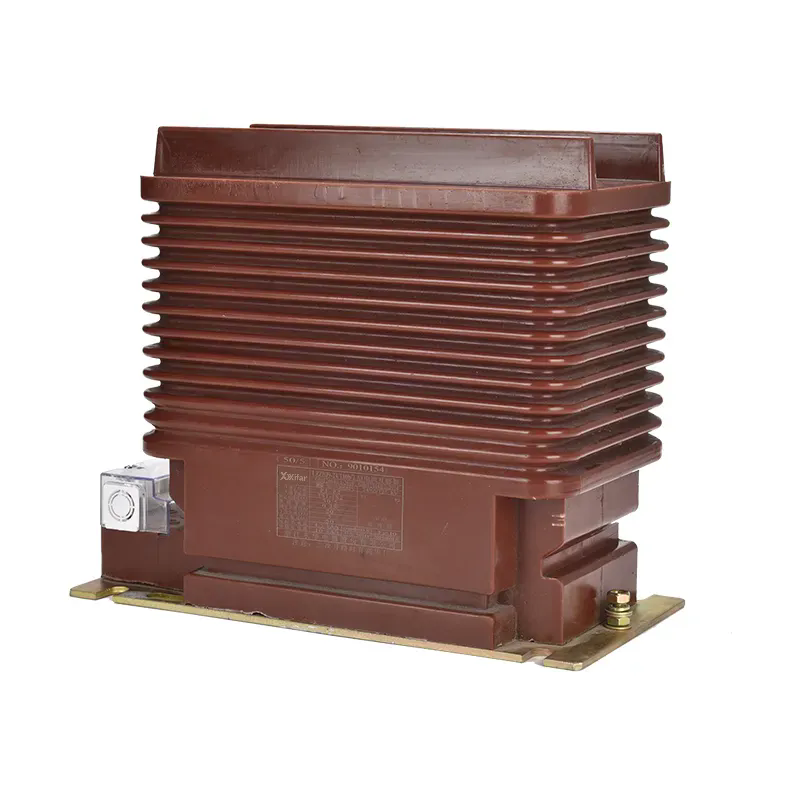

Przekładnik prądowy CT to rodzaj przekładnika zaprojektowanego w celu wytwarzania zmniejszonego, dokładnie skalowanego prądu, który jest proporcjonalny do prądu płynącego w przewodniku pierwotnym. Jest to urządzenie pasywne, działające na zasadzie indukcji elektromagnetycznej. Przewodnik pierwotny — drut przewodzący mierzony prąd — przechodzi przez rdzeń przekładnika prądowego, który zwykle jest pierścieniem z materiału magnetycznego o wysokiej przenikalności, takiego jak stal krzemowa lub stop nanokrystaliczny. Ten przewodnik pierwotny działa jak jednozwojowe uzwojenie pierwotne. Uzwojenie wtórne, składające się z wielu zwojów izolowanego drutu miedzianego nawiniętego wokół rdzenia, zapewnia prąd wyjściowy. Gdy prąd przemienny przepływa przez przewód pierwotny, wytwarza w rdzeniu zmienny strumień magnetyczny. Strumień ten indukuje prąd w uzwojeniu wtórnym, który jest proporcjonalny do prądu pierwotnego, skalowanego przez współczynnik zwojów.
Wyobraź sobie przekładnik prądowy jako precyzyjną wagę, która mierzy wagę słonia poprzez ważenie małej, reprezentatywnej próbki. Głównym prądem jest słoń – duży i nieporęczny. Prąd wtórny to mała próbka — łatwa do zmierzenia i bezpieczna w obsłudze. Współczynnik zwojów przekładnika prądowego określa współczynnik skalowania. Na przykład przekładnik prądowy 1000:5 oznacza, że gdy przez obwód pierwotny przepływa 1000 amperów, przez obwód wtórny przepłynie 5 amperów. To znormalizowane wyjście wtórne 5 A (lub 1 A) umożliwia produkcję liczników, przekaźników i innego sprzętu monitorującego jako znormalizowanych, wymiennych urządzeń, bez konieczności projektowania dla wysokich prądów i napięć obwodu pierwotnego. Jest to podstawowy powód, dla którego przekładnik prądowy CT stanowi podstawę nowoczesnego pomiaru energii elektrycznej.
Materiał rdzenia jest krytycznym czynnikiem wpływającym na działanie tomografu komputerowego. Rdzeń musi mieć wysoką przepuszczalność, aby skutecznie skoncentrować strumień magnetyczny i musi mieć niską histerezę, aby zminimalizować straty. Rdzeń musi mieć również liniową krzywą namagnesowania, aby zapewnić, że stosunek pomiędzy prądami pierwotnymi i wtórnymi pozostaje stały w całym zakresie prądów. Na Wenzhou Xifa Electrical Equipment Co., Ltd.,produkujemy rdzenie przekładników prądowych CT z wysokiej jakości stali krzemowej o ziarnie zorientowanym, wybranej ze względu na doskonałe właściwości magnetyczne i niską koercję. Doświadczenie naszej fabryki w projektowaniu rdzeni i technologii uzwojeń gwarantuje, że nasze przekładniki prądowe zapewniają niezawodne i dokładne działanie w szerokim zakresie zastosowań.
Bezpieczeństwo jest głównym powodem stosowania przekładników prądowych w zastosowaniach pomiarowych. Bezpośrednie podłączenie miernika do obwodu wysokiego napięcia o wysokim natężeniu byłoby niezwykle niebezpieczne. Miernik musiałby być przystosowany do pełnego napięcia pierwotnego (które może wynosić setki kilowoltów) i prądu (które może wynosić tysiące amperów). Byłoby to fizycznie duże, zbyt drogie i z natury niebezpieczne. Przekładnik prądowy CT elegancko rozwiązuje ten problem, zapewniając izolację galwaniczną. Nie ma bezpośredniego połączenia elektrycznego pomiędzy obwodem pierwotnym a obwodem wtórnym. Uzwojenie pierwotne jest oddzielone od wtórnego izolacją rdzenia i fizyczną odległością między uzwojeniami. Izolacja ta gwarantuje, że licznik i operator nie będą narażeni na niebezpieczne napięcia i prądy w systemie pierwotnym.
Obwód wtórny przekładnika prądowego CT został zaprojektowany tak, aby praca z nim była bezpieczna. Typowy prąd wyjściowy wtórny wynosi 5 A lub 1 A i jest łatwo obsługiwany przez standardowe mierniki i przekaźniki zabezpieczające. Napięcie na zaciskach wtórnych jest również utrzymywane na niskim poziomie. Ten aspekt bezpieczeństwa to nie tylko wygoda; jest to podstawowy wymóg bezpieczeństwa. Obwód wtórny przekładnika prądowego nie może być nigdy otwierany, gdy obwód pierwotny jest pod napięciem. Jeśli obwód wtórny jest otwarty, wysoka impedancja zacisków wtórnych spowoduje wzrost strumienia rdzenia do niebezpiecznego poziomu, generując wysokie napięcie, które może być śmiertelne dla personelu i niszczące sprzęt.
W zastosowaniach pomiarowych to bezpieczeństwo jest najważniejsze. Przekładnik prądowy umożliwia bezpieczną instalację licznika w miejscu dogodnym do odczytu i konserwacji. Licznik można umieścić w panelu, zamontować na ścianie lub nawet umieścić w pewnej odległości od obwodu pierwotnego. Jest to szczególnie ważne w nowoczesnych centrach danych, obiektach przemysłowych i budynkach komercyjnych, gdzie scentralizowane systemy zarządzania energią wymagają dokładnych pomiarów w wielu punktach. Nasza fabryka w Xifa projektuje przekładniki prądowe z myślą o bezpieczeństwie, stosując wysokiej jakości materiały izolacyjne i solidną konstrukcję, aby zapewnić niezawodną izolację przez cały okres użytkowania produktu.
W każdym zastosowaniu pomiarowym dokładność jest najważniejszym parametrem wydajności. Dokładność przekładnika prądowego wyraża się w kategoriach jego klasy dokładności, która określa dopuszczalny błąd w stosunku między prądem pierwotnym i wtórnym oraz dopuszczalne przesunięcie fazowe. Klasa dokładności jest określona kombinacją litery i cyfry. W zastosowaniach pomiarowych najczęstszymi klasami dokładności są 0,1, 0,2, 0,5, 1 i 3. Liczba wskazuje maksymalny błąd procentowy przy prądzie znamionowym. Na przykład przekładnik prądowy klasy 0,5 ma maksymalny błąd przekładni wynoszący 0,5% przy prądzie znamionowym.
Przesunięcie fazowe ma również kluczowe znaczenie dla dokładnego pomiaru mocy. W systemie trójfazowym błędy fazowe w przekładnikach prądowych mogą powodować znaczne błędy w pomiarze mocy czynnej i biernej. Klasa dokładności określa również maksymalne przesunięcie fazowe. Na przykład przekładnik prądowy klasy 0,5 ma maksymalne przesunięcie fazowe wynoszące 20 minut (0,33 stopnia). Klasę dokładności mierzy się przy określonym obciążeniu (obciążeniu) i przy określonym procencie prądu znamionowego (zwykle 100%). Dokładność przekładnika prądowego nie jest stała w całym zakresie; jest zazwyczaj najdokładniejszy przy prądzie znamionowym i ulega degradacji przy bardzo niskich prądach i przy prądach powyżej wartości znamionowej.
Poniższa tabela podsumowuje klasy dokładności i ich typowe zastosowania pomiarowe.
| Klasa dokładności | Błąd maksymalnego współczynnika | Maksymalne przesunięcie fazowe | Typowe zastosowanie |
| 0.1 | 0,1% | 5 minut | Precyzyjne pomiary, kalibracja, wzorce |
| 0.2 | 0,2% | 10 minut | Pomiar przychodów o wysokiej dokładności |
| 0.5 | 0,5% | 20 minut | Pomiary komercyjne i przemysłowe |
| 1.0 | 1,0% | 60 minut | Pomiar uniwersalny |
| 3.0 | 3,0% | Nie określono | Tylko wskazanie |
Wybór właściwej klasy dokładności jest decyzją krytyczną. W przypadku zastosowań związanych z pomiarem przychodów, gdzie pomiary są wykorzystywane do celów rozliczeniowych, niezbędna jest wyższa dokładność (0,1 lub 0,2). Do pomiarów podlicznikowych i ogólnego monitorowania zazwyczaj wystarczający jest przekładnik prądowy klasy 0,5 lub 1,0. Wymagana klasa dokładności zależy także od obciążenia miernika. Miernik musi mieć wystarczająco niskie obciążenie, aby zapewnić działanie przekładnika prądowego w określonych granicach dokładności. W Wenzhou Xifa Electrical Equipment Co., Ltd. oferujemy pełną gamę klas dokładności przekładników prądowych CT, aby sprostać potrzebom naszych klientów, od bardzo dokładnych pomiarów przychodów po ogólne zastosowania monitorujące.
Jedną z kluczowych zalet przekładnika prądowego CT jest jego zdolność do dokładnego pomiaru prądów w szerokim zakresie, od małych prądów ułamkowych po duże prądy przeciążeniowe. Ten zakres dynamiczny jest niezbędny w nowoczesnych systemach pomiaru energii elektrycznej, które muszą dokładnie mierzyć zużycie energii zarówno w okresach lekkiego, jak i dużego obciążenia. Zakres dynamiczny przekładnika prądowego zależy przede wszystkim od materiału rdzenia i konstrukcji uzwojenia. Rdzeń musi być w stanie działać liniowo w szerokim zakresie gęstości strumienia. Uzwojenie musi być zaprojektowane tak, aby zminimalizować indukcyjność rozproszenia i zapewnić stabilny współczynnik zwojów.
Materiał rdzenia jest najważniejszym czynnikiem pozwalającym uzyskać szeroki zakres dynamiki. Rdzeń musi mieć liniową krzywą namagnesowania, co oznacza, że gęstość strumienia jest proporcjonalna do siły magnesowania, aż do punktu nasycenia. Rdzeń o wysokiej przepuszczalności, taki jak stal krzemowa o ziarnie zorientowanym, ma stosunkowo liniowy obszar w szerokim zakresie prądów. Rdzeń musi mieć również niską koercję, aby zminimalizować histerezę i zapewnić, że przekładnik prądowy utrzymuje swoją dokładność w czasie. Materiał rdzenia jest również wybierany tak, aby miał wysoką gęstość strumienia nasycenia, aby zapobiec nasyceniu rdzenia w warunkach usterek. Ważna jest również geometria rdzenia; rdzeń o dużym przekroju poprzecznym może wytrzymać większy strumień bez nasycenia.
Konstrukcja uzwojenia wpływa również na zakres dynamiki. Uzwojenie wtórne jest zwykle uzwojone z dużą liczbą zwojów, aby wytworzyć wysokie napięcie wyjściowe na amper prądu pierwotnego. Dzięki tej wysokiej czułości przekładnik prądowy może dokładnie mierzyć małe prądy. Uzwojenie zostało zaprojektowane tak, aby zminimalizować indukcyjność rozproszenia, która może powodować błędy przy wysokich częstotliwościach i w warunkach przejściowych. Izolacja między zwojami musi być solidna, aby zapobiec zwarciom. Uzwojenie musi być również zaprojektowane tak, aby wytrzymać prąd znamionowy bez przegrzania. Nasza fabryka w Wenzhou Xifa Electrical Equipment Co., Ltd. wykorzystuje zaawansowane techniki uzwojenia i wysokiej jakości materiały, aby zapewnić, że nasz przekładnik prądowy CT zapewnia szeroki zakres dynamiki i stałą wydajność w całym zakresie roboczym.
Konstrukcja rdzenia i uzwojenia musi również uwzględniać wpływ obciążenia. Obciążeniem jest impedancja obwodu wtórnego, w tym miernika, przewodów i zacisków łączących. Wysokie obciążenie może zmniejszyć efektywny zakres dynamiki przekładnika prądowego i może powodować nasycenie przy stosunkowo niskich prądach. Ważne jest, aby wybrać przekładnik prądowy o wartości znamionowej odpowiedniej do oczekiwanego obciążenia. Przekładnik prądowy o wysokim obciążeniu będzie miał większy rdzeń i więcej zwojów, co zapewni szerszy zakres dynamiki. Nasz zespół techniczny może pomóc w obliczeniu odpowiedniego obciążenia dla Twojej aplikacji.
Dwa krytyczne czynniki wpływające na dokładność i wydajność przekładnika prądowego CT to obciążenie i nasycenie. Obciążenie to całkowita impedancja obwodu wtórnego, łącznie z miernikiem, przewodami łączącymi i punktami końcowymi. Jeżeli obciążenie jest zbyt duże, napięcie wyjściowe przekładnika prądowego będzie zmuszone wzrosnąć, powodując wzrost strumienia rdzenia, co może prowadzić do nasycenia. Nasycenie występuje, gdy gęstość strumienia rdzenia osiąga maksymalną gęstość strumienia materiału, powyżej której wzrost prądu pierwotnego nie powoduje proporcjonalnego wzrostu prądu wtórnego. Powoduje to, że przekładnik prądowy wytwarza zniekształcony sygnał wyjściowy, co prowadzi do niedokładnych pomiarów.
Zależność między obciążeniem a nasyceniem jest krytycznym czynnikiem projektowym. Przekładnik prądowy jest przystosowany do określonego obciążenia, zwykle wyrażanego w VA (woltoamperach). Na przykład przekładnik prądowy o mocy 5 VA może sterować obwodem wtórnym o całkowitej impedancji do 0,2 oma przy 5 A (ponieważ P = I²R). Jeśli obciążenie przekracza tę wartość, przekładnik prądowy może nasycić się niższym prądem pierwotnym, ograniczając jego zakres dynamiczny i powodując błędy pomiarowe. Istotne jest, aby wybrać przekładnik prądowy o obciążeniu wyższym niż rzeczywiste obciążenie licznika i przewodów łączących.
Aby zapewnić dokładny pomiar, przekładnik prądowy powinien pracować znacznie poniżej punktu nasycenia. Margines między strumieniem operacyjnym a strumieniem nasycenia nazywany jest „marginesem nasycenia”. przekładnik prądowy o wysokim marginesie nasycenia będzie bardziej odporny na nasycenie i zachowa swoją dokładność w szerszym zakresie prądów. Margines nasycenia zależy od materiału rdzenia, geometrii rdzenia i liczby zwojów. Przekładniki prądowe przeznaczone do zastosowań pomiarowych zazwyczaj mają wysoki margines nasycenia, aby zapewnić, że poradzą sobie z przeciążeniami bez utraty dokładności. Poniższa tabela ilustruje wpływ obciążenia na dokładność pomiaru typowego przekładnika prądowego.
| Obciążenie (% wartości znamionowej) | Błąd pomiaru (%) | Efekt |
| 25% | 0,1% | W ramach specyfikacji, dokładny pomiar |
| 50% | 0,15% | W ramach specyfikacji, dokładny pomiar |
| 100% | 0,3% | Przy obciążeniu znamionowym niewielki wzrost błędu |
| 150% | 1,5% | Nadmierne obciążenie, znaczny błąd |
| 200% | 5,0% | Silne nasycenie, niewiarygodny pomiar |
Obciążenie należy zawsze dokładnie obliczyć i zweryfikować na etapie projektowania systemu pomiarowego. Przekładnik prądowy o wyższej wartości znamionowej VA może wytrzymać większe obciążenie, ale jest również większy i droższy. Przekładnik prądowy o niższej wartości VA jest mniejszy i tańszy, ale jest bardziej wrażliwy na obciążenia i może ulegać nasyceniu pod dużym obciążeniem. W Xifa oferujemy szeroką gamę przekładników prądowych CT o różnych wartościach obciążenia, aby spełnić specyficzne wymagania różnych zastosowań pomiarowych. Nasz zespół techniczny może pomóc w wyborze odpowiedniego przekładnika prądowego dla Twojego zastosowania.
Wybór odpowiedniego przekładnika prądowego do aplikacji pomiarowej wymaga systematycznej oceny wymagań systemu dotyczących prądu, napięcia i dokładności. Poniższe ramy wyboru przedstawiają podejście krok po kroku mające na celu zapewnienie prawidłowego określenia przekładnika prądowego. Pierwszym krokiem jest określenie zakresu prądu pierwotnego. Przekładnik prądowy musi być w stanie dokładnie zmierzyć maksymalny prąd roboczy, a także musi być w stanie wytrzymać maksymalny prąd zwarciowy bez uszkodzeń. Prąd znamionowy przekładnika prądowego należy wybrać na poziomie około 60–80% maksymalnego przewidywanego prądu obciążenia, zapewniając pewien margines na przyszły wzrost obciążenia. Należy również wziąć pod uwagę zakres dynamiczny przekładnika prądowego, aby upewnić się, że może on dokładnie zmierzyć prąd minimalny i maksymalny.
Drugim krokiem jest określenie wymaganej klasy dokładności. Do pomiaru przychodów wymagana jest wysoka klasa dokładności (0,1 lub 0,2). W przypadku opomiarowania podlicznikami i ogólnego monitorowania wystarczająca może być niższa klasa dokładności (0,5 lub 1,0). Klasa dokładności musi być także dopasowana do obciążenia miernika. Trzecim krokiem jest określenie obciążenia. Obciążenie należy obliczyć na podstawie impedancji wejściowej licznika, długości przewodów łączących i impedancji wszelkich urządzeń pośrednich. CT musi mieć wskaźnik obciążenia większy niż obliczone obciążenie.
Poniższa tabela podsumowuje najważniejsze kryteria wyboru i podaje typowe wartości dla przekładnika prądowego.
| Kryterium wyboru | Rozważania | Typowe wartości |
| Prąd pierwotny (A) | Maksymalny ciągły prąd obciążenia | 50, 100, 200, 400, 800, 1000, 2000 |
| Prąd wtórny (A) | Standardowe wyjście dla liczników | 5 A lub 1 A |
| Klasa dokładności | Wymagana dokładność pomiaru | 0,1, 0,2, 0,5, 1,0 |
| Obciążenie (VA) | Całkowita impedancja obwodu wtórnego | 2,5, 5, 10, 15, 30 |
| Poziom izolacji | Napięcie znamionowe obwodu pierwotnego | 0,6 kV, 12 kV, 24 kV, 36 kV |
| Częstotliwość (Hz) | Częstotliwość sieciowa | 50 Hz lub 60 Hz |
Dodatkowe czynniki, które należy wziąć pod uwagę, obejmują poziom izolacji, częstotliwość i temperaturę otoczenia. Przekładnik prądowy musi być zaprojektowany na poziom napięcia obwodu pierwotnego. W przypadku zastosowań wysokonapięciowych przekładnik prądowy musi mieć odpowiednią izolację i odstępy pełzające. Przekładnik prądowy musi być zaprojektowany na częstotliwość sieci (50 Hz lub 60 Hz). Temperatura otoczenia wpływa na działanie przekładnika prądowego i jego zdolność do rozpraszania ciepła. W Xifa produkujemy przekładniki prądowe CT do szerokiego zakresu zastosowań, od dystrybucji niskiego napięcia po pomiary podstacji wysokiego napięcia. Nasze produkty są zaprojektowane tak, aby spełniać odpowiednie międzynarodowe standardy i są rygorystycznie testowane w celu zapewnienia niezawodnego działania.
Pytanie 1: Jaka jest różnica między przekładnikiem prądowym a przekładnikiem napięciowym?
Odpowiedź: Przekładnik prądowy (CT) służy do pomiaru prądu i jest połączony szeregowo z obwodem. Przekładnik napięciowy (VT) służy do pomiaru napięcia i jest podłączony równolegle. przekładnik prądowy wytwarza prąd wtórny proporcjonalny do prądu pierwotnego, podczas gdy przekładnik napięciowy wytwarza napięcie wtórne proporcjonalne do napięcia pierwotnego. Obydwa są przekładnikami pomiarowymi używanymi do pomiarów i zabezpieczeń. Przekładnik prądowy CT jest kluczowym czujnikiem do pomiaru prądu w systemach elektroenergetycznych.
Pytanie 2: Czy mogę zainstalować przekładnik prądowy w dowolnej orientacji?
Odpowiedź: Chociaż przekładnik prądowy CT można zainstalować w większości orientacji, ogólnie zaleca się przestrzeganie wytycznych producenta. Orientacja nie wpływa znacząco na dokładność przy normalnych prądach roboczych. Jednakże w przypadku zastosowań wymagających dużej dokładności zaleca się upewnienie się, że rdzeń nie jest narażony na nadmierne wibracje lub pola magnetyczne. W przypadku przekładników prądowych z dzielonym rdzeniem należy zadbać o to, aby rdzeń był odpowiednio zamknięty i zabezpieczony, aby zachować dokładność.
Pytanie 3: Jak wybrać pomiędzy wtórnym przekładnikiem prądowym 5 A a 1 A?
Odpowiedź: Wybór pomiędzy wtórnym przekładnikiem prądowym 5 A a 1 A zależy od sprzętu pomiarowego i odległości pomiędzy przekładnikiem prądowym a licznikiem. Wyjście 5 A jest bardziej powszechne i zapewnia wyższy poziom sygnału, co może być korzystne w hałaśliwym otoczeniu. Wyjście 1 A jest często używane do transmisji na duże odległości, ponieważ niższy prąd zmniejsza spadek napięcia na przewodach. Większość nowoczesnych mierników obsługuje wejścia 5 A i 1 A. Nasza fabryka może zapewnić wskazówki dotyczące optymalnego wyboru dla konkretnego zastosowania.
Pytanie 4: Co powoduje nasycenie przekładnika prądowego?
Odpowiedź: przekładnik prądowy nasyca się, gdy strumień magnetyczny w rdzeniu osiąga swój maksymalny limit. Dzieje się tak zazwyczaj, gdy prąd pierwotny przekracza znacznie pojemność znamionową przekładnika prądowego lub gdy obciążenie wtórne jest zbyt duże. Nasycenie może być również spowodowane dużą składową stałą prądu pierwotnego lub nadmierną częstotliwością systemu. Kiedy przekładnik prądowy ulega nasyceniu, jego prąd wyjściowy staje się zniekształcony i nieproporcjonalny do prądu pierwotnego, co prowadzi do niedokładnych pomiarów i potencjalnego nieprawidłowego działania zabezpieczenia. Nasza fabryka testuje każdy przekładnik prądowy pod kątem charakterystyki nasycenia, aby zapewnić niezawodne działanie w warunkach awarii.
Pytanie 5: Jakie są zalety stosowania przekładnika prądowego z dzielonym rdzeniem do pomiarów?
Odpowiedź: Przekładnik prądowy z dzielonym rdzeniem oferuje kilka zalet, szczególnie w przypadku instalacji modernizacyjnych. Rdzeń można otworzyć i zacisnąć wokół przewodu pierwotnego bez odłączania przewodu. Dzięki temu instalacja jest znacznie łatwiejsza i szybsza, szczególnie w istniejących systemach, w których odłączenie jest trudne lub kosztowne. Przekładniki prądowe z dzielonym rdzeniem są również przydatne do tymczasowych zastosowań monitorujących. Jednakże przekładniki prądowe z dzielonym rdzeniem mają zazwyczaj niższą dokładność niż przekładniki prądowe z rdzeniem stałym tej samej klasy. W zastosowaniach wymagających dużej dokładności preferowany jest przekładnik prądowy z rdzeniem stałym. Nasze przekładniki prądowe z dzielonym rdzeniem zostały zaprojektowane tak, aby zapewnić dobrą dokładność, oferując jednocześnie wygodę i łatwą instalację.
Przekładniki prądowe to niedoceniani bohaterowie elektrycznych systemów pomiarowych. Spełniają kluczową funkcję dokładnego pomiaru wysokich prądów, zapewniając jednocześnie bezpieczeństwo personelu i sprzętu. Ich zdolność do zapewnienia izolacji galwanicznej, wytwarzania znormalizowanego prądu wyjściowego o niskim natężeniu i niezawodnego działania w szerokim zakresie dynamiki sprawia, że są one niezbędne w nowoczesnych zastosowaniach związanych z monitorowaniem energii, rozliczeniami i zabezpieczeniami. Od fizyki indukcji magnetycznej po praktyczne rozważania dotyczące obciążenia i nasycenia, przekładnik prądowy CT jest świadectwem mocy prostej, solidnej inżynierii.
Wybór odpowiedniego przekładnika prądowego do danego zastosowania wymaga dokładnego rozważenia dokładności, obciążenia i wymagań systemowych. Rozumiejąc te czynniki, możesz mieć pewność, że Twój system pomiarowy dostarcza wiarygodnych i dokładnych danych potrzebnych do efektywnego zarządzania energią. Na Wenzhou Xifa Electrical Equipment Co., Ltd.dokładamy wszelkich starań, aby dostarczać wysokiej jakości przekładniki prądowe CT, które spełniają najbardziej rygorystyczne wymagania pomiarowe. Nasze produkty są projektowane i produkowane zgodnie z najwyższymi standardami, zapewniając niezawodne działanie przez cały okres użytkowania instalacji.
-
