W jaki sposób przekładnik prądowy CT o zerowej sekwencji poprawia ochronę przed zwarciami doziemnymi

Podsumowanie artykułu: A Przekładnik prądowy CT o zerowej sekwencji Typ pączkajest ważnym elementem wykrywającym do wykrywania zwarć doziemnych, prądów upływowych i nieprawidłowości izolacji w systemach elektrycznych. Dzięki toroidalnemu rdzeniowi otaczającemu przewodniki może wykryć prąd różnicowy wytwarzany, gdy suma wektorów prądów fazowych nie jest już równa zeru. W artykule wyjaśniono zasadę działania, konstrukcję, parametry techniczne, zastosowania, względy związane z wyborem oraz wyjaśniono, dlaczego niezawodna jakość produkcji ma znaczenie w nowoczesnych systemach ochrony zasilania.

Spis treści

1. Co to jest typ pączka przekładnika prądowego CT o zerowej sekwencji?
2. Jak działa tomograf komputerowy z sekwencją zerową typu Donut?
3. Jakie są kluczowe cechy konstrukcyjne?
4. Jakie specyfikacje techniczne powinni wziąć pod uwagę kupujący?
5. Gdzie powszechnie stosuje się CT o sekwencji zerowej?
6. Jak wybrać właściwy przekładnik prądowy o sekwencji zerowej?
7. Jakie są główne zalety?
8. Często zadawane pytania dotyczące typu pączka przekładnika prądowego CT o zerowej sekwencji
9. Wniosek

Co to jest typ pączka przekładnika prądowego CT o zerowej sekwencji?

Dla inżynierów elektryków i specjalistów zajmujących się dystrybucją energii dokładne wykrywanie prądu różnicowego jest niezbędne do identyfikowania usterek, zanim przerodzą się one w uszkodzenie sprzętu, zagrożenie pożarowe lub nieoczekiwane przerwy w dostawie prądu. APrzekładnik prądowy CT o zerowej sekwencji Typ pączkajest specjalnie zaprojektowany do tego celu.

W przeciwieństwie do konwencjonalnego przekładnika prądowego, który przede wszystkim mierzy prąd przepływający przez pojedynczy przewodnik, przekładnik prądowy o zerowej sekwencji monitoruje łączny efekt magnetyczny wielu przewodników przechodzących przez jego toroidalny rdzeń. W normalnych warunkach trójfazowych suma wektorów prądów fazowych wynosi w przybliżeniu zero. W przypadku wystąpienia upływu lub zwarcia doziemnego powstaje brak równowagi, tworząc mierzalny prąd składowej zerowej.

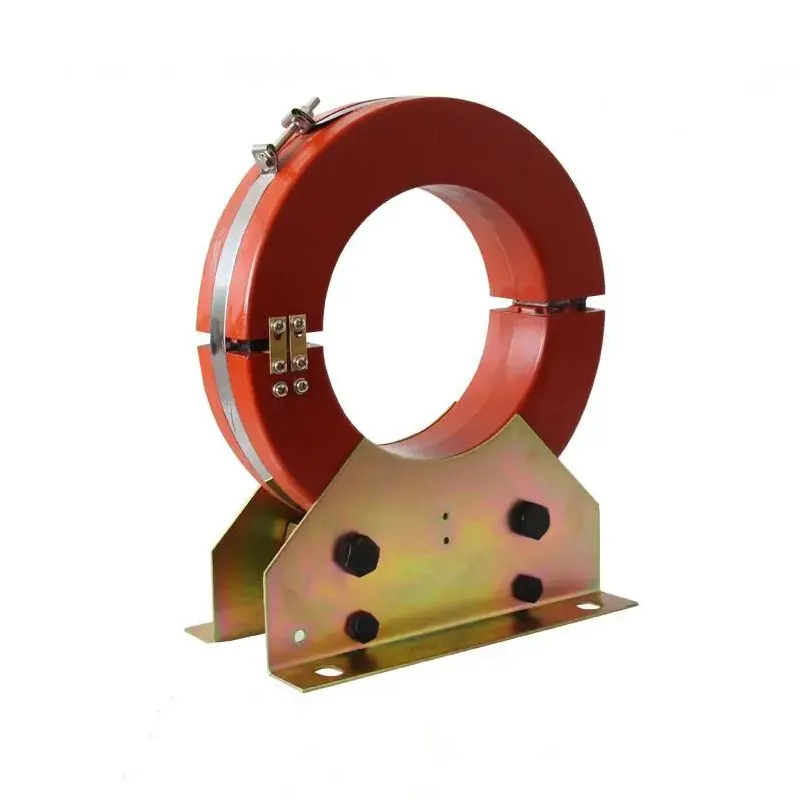

Zgodnie z informacjami o produkcie dostarczonymi przezXifa, jego przekładnik prądowy o sekwencji zerowej wykorzystuje rdzeń toroidalny i uzwojenie wtórne i jest przeznaczony do zastosowań obejmujących ochronę przed zwarciami doziemnymi, wykrywanie prądu upływowego, monitorowanie izolacji i ochronę przekaźników. Produkt nadaje się do systemów zasilania 50 Hz i różnych konfiguracji punktu neutralnego.

Dla kupujących poszukujących przekładnika prądowego CT o zerowej sekwencji, przed wyborem modelu ważne jest zrozumienie zarówno zasady elektrycznej, jak i konstrukcji fizycznej.

Jak działa tomograf komputerowy z sekwencją zerową typu Donut?

Zasada działania opiera się na równowadze magnetycznej przewodników przechodzących przez aperturę przekładnika prądowego. W zdrowym obwodzie trójfazowym prądy zwykle równoważą się, więc powstały strumień magnetyczny wewnątrz rdzenia toroidalnego pozostaje bardzo mały.

Kiedy nastąpi awaria izolacji lub upływ uziemienia, część prądu płynie niezamierzoną ścieżką do ziemi. Zatem równowaga dotychczasowa zostaje zachwiana. Powstały resztkowy strumień magnetyczny indukuje sygnał wtórny, który może zostać przesłany do przekaźnika zabezpieczeniowego, przyrządu monitorującego lub innego sprzętu sterującego.

Uproszczony proces wykrywania można rozumieć w następujący sposób:

1. Przewodniki fazowe przechodzą przez toroidalny rdzeń przekładnika prądowego.
2. CT w sposób ciągły wykrywa połączone pole magnetyczne.
3. Nierównowaga prądu wytwarza prąd składowej zerowej.
4. Uzwojenie wtórne generuje odpowiedni sygnał elektryczny.
5. System zabezpieczeniowy ocenia sygnał.
6. W przypadku przekroczenia ustawionego progu ochrony przekaźnik może zainicjować alarm lub przerwanie obwodu.

Taki układ zapewnia praktyczną metodę wykrywania stosunkowo małych prądów różnicowych bez konieczności stosowania konwencjonalnego przekładnika prądowego na każdym pojedynczym przewodniku.

Jakie są kluczowe cechy konstrukcyjne?

Wydajność przekładnika prądowego o sekwencji zerowej typu pączkowego zależy w dużym stopniu od jego rdzenia magnetycznego, uzwojenia, systemu izolacji, obudowy i dokładności produkcji. XiFa twierdzi, że jej produkt wykorzystujeDrut emaliowany z miedzi beztlenowejdo nawojów i wysokoprzepuszczalnych blach ze stali krzemowej na rdzeń magnetyczny. Te dobrane materiały mają na celu poprawę przewodności elektrycznej, wytrzymałości mechanicznej i wrażliwości na małe prądy o składowej zerowej.

Toroidalny rdzeń magnetyczny

Okrągły rdzeń tworzy zamkniętą ścieżkę magnetyczną wokół przewodników. Wysoka przenikalność magnetyczna pomaga przekładnikowi prądowemu skutecznie reagować na stosunkowo małe prądy różnicowe.

Uzwojenie wtórne

Uzwojenie wtórne przekształca wykryty strumień magnetyczny w użyteczny sygnał elektryczny dla sprzętu zabezpieczającego i monitorującego. Jakość uzwojenia wpływa bezpośrednio na spójność sygnału i długoterminową niezawodność.

Izolacja i hermetyzacja

Struktura produktu może zawierać obudowę z żywicy epoksydowej lub gumy silikonowej. Taka ochrona pomaga poprawić odporność na wilgoć i zanieczyszczenia środowiska, co jest szczególnie ważne w środowiskach dystrybucji energii elektrycznej.

Opcje Solid-Core i Split-Core

Wymagania instalacyjne mogą się różnić. Konstrukcje z rdzeniem stałym zazwyczaj wymagają przeprowadzenia kabli przez przekładnik prądowy przed podłączeniem, natomiast konfiguracje z rdzeniem dzielonym mogą być przydatne w projektach modernizacyjnych, w których odłączanie istniejących przewodów jest niepożądane.

Jakie specyfikacje techniczne powinni wziąć pod uwagę kupujący?

Wybór przekładnika prądowego nie powinien nigdy zależeć wyłącznie od średnicy fizycznej. Kompatybilność elektryczna, wymagania dotyczące przekaźników, rozmieszczenie przewodów i warunki instalacji powinny być oceniane łącznie.

Opublikowane specyfikacje producenta wymieniają kilka modeli LXK, w tym wersje Φ80, Φ100, Φ120, Φ150, Φ180, Φ220 i Φ240, z różnymi kombinacjami przekaźników, połączeń, wartości skali i prądu pierwotnego. Kupujący powinien potwierdzić dokładną konfigurację u producenta przed złożeniem zamówienia.

Gdzie powszechnie stosuje się CT o sekwencji zerowej?

Zdolność do wykrywania prądu różnicowego sprawia, że ​​ten typ przekładnika prądowego jest przydatny w szerokim zakresie zastosowań związanych z ochroną elektryczną. Można go zintegrować z systemami zabezpieczającymi, w których ważne jest wczesne wykrywanie upływu lub zwarć doziemnych.

• Zabezpieczenie ziemnozwarciowe:Wykrywa prąd resztkowy związany z zwarciami do masy.
• Monitorowanie prądu upływowego:Pomaga zidentyfikować nieprawidłowe ścieżki prądowe.
• Monitorowanie izolacji:Wspomaga identyfikację pogarszających się warunków izolacji.
• Systemy dystrybucji energii:Dostarcza informacji o prądzie różnicowym dla przekaźników zabezpieczających.
• Inteligentne sieci:Możliwość integracji z inteligentnymi systemami monitorowania i ochrony.
• Urządzenia przemysłowe:Pomaga monitorować sprzęt elektryczny, gdzie wymagane jest ciągłe wykrywanie usterek.
• Budowa sieci elektrycznych:Obsługuje bezpieczeństwo elektryczne i ochronę dystrybucji.
• Systemy transportu kolejowego:Można je włączyć do specjalistycznych systemów monitorowania elektrycznego.

Xifa w szczególności identyfikuje inteligentne sieci, transport kolejowy, systemy elektryczne w budynkach i monitorowanie urządzeń przemysłowych wśród obszarów zastosowań swoich produktów CT o zerowej sekwencji.

Jak wybrać właściwy przekładnik prądowy o sekwencji zerowej?

Dla zespołów zakupowych wybór odpowiedniego modelu oznacza coś więcej niż tylko wybór największego dostępnego rdzenia. Systematyczna ocena może zmniejszyć problemy ze zgodnością i poprawić wydajność instalacji.

1. Sprawdź ułożenie kabli.Potwierdź liczbę i rozmieszczenie przewodów, które przejdą przez aperturę CT.
2. Zmierz wymaganą aperturę.Upewnij się, że średnica wewnętrzna zapewnia wystarczający prześwit dla istniejących kabli.
3. Potwierdź przekaźnik zabezpieczający.Charakterystyka wyjścia przekładnika prądowego i charakterystyki przekaźnika muszą być kompatybilne.
4. Sprawdź instalację elektryczną.Sprawdź częstotliwość, konfigurację przewodu neutralnego, metodę uziemienia i inne wymagania systemowe.
5. Oceń środowisko instalacji.Wilgoć, zanieczyszczenia, temperatura i dostępna przestrzeń montażowa mogą mieć wpływ na odpowiednią konstrukcję.
6. Rozważ wymagania dotyczące modernizacji.Konstrukcje z dzielonym rdzeniem mogą zapewnić większą wygodę, gdy istniejących kabli nie można łatwo odłączyć.
7. Sprawdź jakość producenta.Przed zakupem masowym należy wziąć pod uwagę materiał rdzenia, materiały uzwojenia, izolację, procedury testowania i spójność produkcji.

W przypadku międzynarodowych nabywców zaopatrujących się u producenta lub dostawcy w Chinach, przed zakupem należy uzyskać dokumentację techniczną i potwierdzenie modelu. Jest to szczególnie ważne, gdy przekładnik prądowy zostanie zintegrowany z większym systemem zabezpieczającym.

Jakie są główne zalety?

Właściwie dobrany przekładnik prądowy o sekwencji zerowej typu pączkowego może zapewnić kilka praktycznych korzyści dla systemów zabezpieczeń elektrycznych:

• Wysoka czułość:Odpowiedni rdzeń magnetyczny może pomóc w wykryciu małych prądów różnicowych.
• Zwarta konstrukcja:Konfiguracja toroidalna może skutecznie pasować do istniejących przewodów.
• Wykrywanie nieinwazyjne:Wykrywanie prądu osiąga się bez umieszczania uzwojenia pierwotnego szeregowo z obwodem.
• Integracja ochrony:Sygnały wtórne można podłączyć do przekaźników zabezpieczeniowych i sprzętu monitorującego.
• Elastyczna instalacja:Dostępne opcje konstrukcyjne pozwalają na dostosowanie się do różnych scenariuszy instalacji.
• Szeroki zakres zastosowań:Nadaje się do środowisk przemysłowych, handlowych, infrastrukturalnych i dystrybucji energii.

Konstrukcja produktu XiFa łączy rdzeń toroidalny z uzwojeniem wtórnym i obudową ochronną, podczas gdy podany dobór materiałów kładzie nacisk na przewodność, wytrzymałość mechaniczną i czułość magnetyczną.

Często zadawane pytania dotyczące typu pączka przekładnika prądowego CT o zerowej sekwencji

Do czego służy przekładnik prądowy CT o zerowej sekwencji?

Stosowany jest przede wszystkim do wykrywania składowej zerowej lub prądu resztkowego spowodowanego zwarciami doziemnymi, prądami upływowymi i problemami z izolacją. Powstały sygnał może być dostarczony do przekaźników zabezpieczeniowych lub sprzętu monitorującego.

W jaki sposób przekładnik prądowy typu pączkowego wykrywa zwarcie doziemne?

Przewodniki przechodzą przez rdzeń toroidalny. W zrównoważonych warunkach ich efekty magnetyczne w dużej mierze znoszą. Zwarcie doziemne powoduje brak równowagi, wytwarzając resztkowy strumień magnetyczny, który przekładnik prądowy przekształca na wtórny sygnał elektryczny.

Jakie rozmiary rdzeni są dostępne?

Przywołane informacje o produktach XiFa zawierają listę modeli LXK w konfiguracjach Φ80, Φ100, Φ120, Φ150, Φ180, Φ220 i Φ240. Dokładne specyfikacje należy zweryfikować w zależności od wybranego modelu i zastosowania zabezpieczeń.

Czy przekładnik prądowy o sekwencji zerowej można zastosować w projektach modernizacyjnych?

Tak. Konstrukcje z rdzeniem stałym i dzielonym spełniają różne wymagania instalacyjne. Konstrukcja z dzielonym rdzeniem może być korzystna, gdy istniejących kabli nie można odłączyć podczas instalacji.

Co powinienem podać prosząc o wycenę?

W idealnym przypadku zespoły zakupowe powinny zapewnić wymaganą aperturę rdzenia, częstotliwość systemu, układ przewodów, model przekaźnika, metodę połączenia, wymagania dotyczące prądu pierwotnego, środowisko instalacji i ilość. Podanie tych szczegółów pomoże chińskiemu producentowi lub dostawcy skuteczniej polecić zgodną konfigurację.

Wniosek

A Przekładnik prądowy CT o zerowej sekwencji Typ pączkazapewnia ukierunkowane i praktyczne podejście do wykrywania prądu różnicowego, co czyni go przydatnym w ochronie przed zwarciami doziemnymi, monitorowaniu upływu, nadzorowaniu izolacji i inteligentnej ochronie elektrycznej. Rdzeń toroidalny, uzwojenie wtórne, struktura izolacji i konfiguracja instalacji wpływają na wydajność systemu. Opublikowane informacje o produkcie XiFa podkreślają wysokoprzepuszczalną stal krzemową, drut emaliowany z miedzi beztlenowej, wiele rozmiarów rdzeni LXK i kompatybilność z systemami zasilania 50 Hz.

Jeśli pozyskujesz niezawodnePrzekładnik prądowy CT o zerowej sekwencji Typ pączkaw przypadku nowego projektu dystrybucji energii, systemu zabezpieczeń lub zastosowania modernizacyjnego,skontaktuj się z namiw XiFa, aby omówić Twoje wymagania techniczne, wybór modelu i wycenę. Podanie parametrów systemu z wyprzedzeniem może pomóc w przyspieszeniu dopasowywania produktów i zamówień.
