Ponieważ systemy dystrybucji energii elektrycznej stają się coraz bardziej złożone, dokładny pomiar napięcia i niezawodna ochrona są ważniejsze niż kiedykolwiek. ATransformator potencjałowy jednofazowy 13,8 Kv w podstacjiodgrywa kluczową rolę w zapewnieniu precyzyjnej transformacji napięcia w systemach pomiarowych, monitorujących, zabezpieczających przekaźniki i automatyce.
Xifaspecjalizuje się w dostarczaniu wysokiej jakościTransformator potencjałowy jednofazowy 13,8 Kv w podstacjirozwiązania przeznaczone dla nowoczesnych sieci elektroenergetycznych, podstacji przemysłowych, obiektów energii odnawialnej i infrastruktury dystrybucji energii. W tym artykule omówiono zasady działania, konstrukcję, zalety, specyfikacje techniczne, zastosowania, rozważania dotyczące instalacji i wymagania konserwacyjne tych podstawowych elementów podstacji.
Transformator potencjałowy (PT), zwany także przekładnikiem napięciowym (VT), to przekładnik przyrządowy zaprojektowany do obniżania wysokich poziomów napięcia pierwotnego do znormalizowanych niskich napięć wtórnych, odpowiednich dla przyrządów pomiarowych, przekaźników ochronnych, systemów SCADA i sprzętu monitorującego.
A Transformator potencjałowy jednofazowy 13,8 Kv w podstacjiw szczególności przetwarza napięcia systemów elektroenergetycznych średniego napięcia około 13,8 kV na bezpieczne i mierzalne wartości wyjściowe, takie jak 120 V, 110 V lub inne znormalizowane wartości.
Transformatory te zapewniają izolację galwaniczną pomiędzy obwodami wysokiego napięcia a układami sterowania niskiego napięcia, zachowując jednocześnie wysoką dokładność pomiaru.
Zasada działania opiera się na indukcji elektromagnetycznej. Po podłączeniu uzwojenia pierwotnego do sieci 13,8 kV w rdzeniu transformatora generowany jest strumień magnetyczny.
Ten strumień magnetyczny indukuje proporcjonalne napięcie w uzwojeniu wtórnym zgodnie ze stosunkiem zwojów pomiędzy uzwojeniem pierwotnym i wtórnym.
Powstały sygnał niskiego napięcia może bezpiecznie zasilać:
Dzięki dokładnemu odtwarzaniu kształtu fali napięcia pierwotnego transformator umożliwia niezawodne monitorowanie i ochronę całej podstacji.

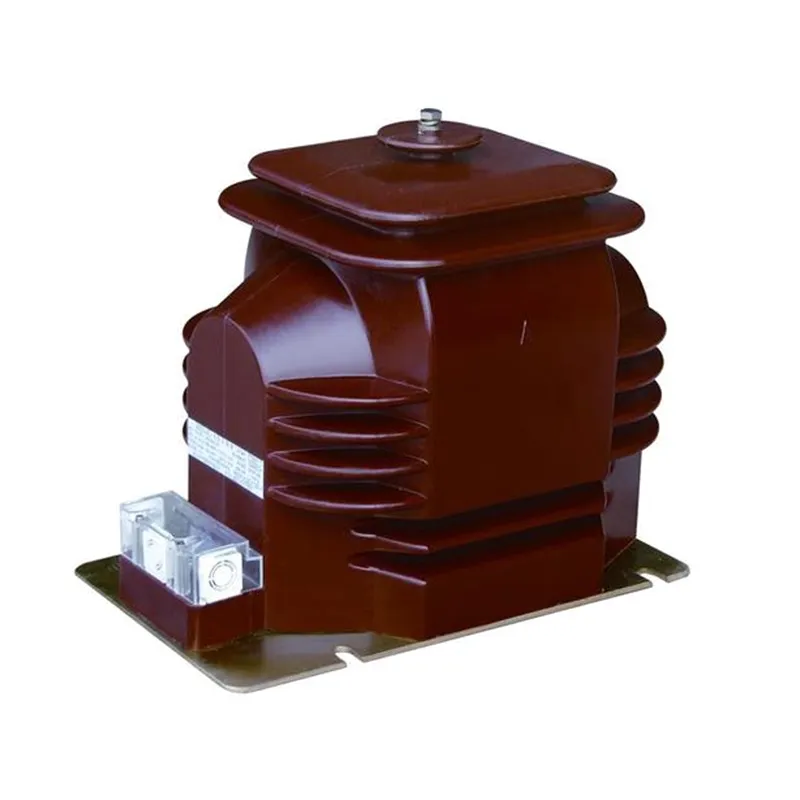

Wysokiej jakości transformator potencjałowy 13,8 kV składa się z kilku kluczowych elementów zapewniających bezpieczeństwo pracy i precyzję pomiaru.
| Część | Funkcjonować |
|---|---|
| Uzwojenie pierwotne | Podłączany bezpośrednio do sieci średniego napięcia |
| Uzwojenie wtórne | Zapewnia obniżone napięcie wyjściowe dla instrumentów |
| Rdzeń magnetyczny | Skutecznie przenosi strumień magnetyczny |
| System izolacji | Zapewnia wytrzymałość dielektryczną i bezpieczeństwo |
| Obudowa porcelanowa lub polimerowa | Chroni elementy wewnętrzne przed warunkami środowiskowymi |
| Zespół terminala | Zapewnia bezpieczne połączenia elektryczne |
| Struktura uziemiająca | Poprawia bezpieczeństwo pracy |
Producenci premium, tacy jak XiFa, wykorzystują zaawansowane materiały izolacyjne i techniki precyzyjnego nawijania, aby zmaksymalizować niezawodność i żywotność.
Chociaż specyfikacje różnią się w zależności od wymagań projektu, w zastosowaniach podstacji powszechnie spotyka się następujące parametry.
| Parametr | Typowa wartość |
|---|---|
| Napięcie znamionowe | 13,8 kV |
| Typ fazy | Jednofazowy |
| Częstotliwość | 50 Hz / 60 Hz |
| Napięcie wtórne | 120 V, 110 V lub dostosowane |
| Klasa dokładności | 0,2, 0,5, 1,0 |
| Poziom izolacji | Zgodnie z normami IEC/ANSI |
| Instalacja | Na zewnątrz lub wewnątrz |
| Metoda chłodzenia | Naturalne chłodzenie powietrzem |
| Klasa ochrony | Konstrukcja odporna na warunki atmosferyczne |
Potencjalne transformatory zapewniają bardzo precyzyjne skalowanie napięcia, umożliwiając dokładne pomiary i analizę systemu.
Przekaźniki ochronne opierają się na precyzyjnych wejściach napięcia, aby szybko i dokładnie wykrywać nieprawidłowe warunki pracy.
Izolując sprzęt pomiarowy od obwodów wysokiego napięcia, PT znacznie zmniejszają zagrożenia elektryczne.
Ciągłe monitorowanie napięcia poprawia świadomość operacyjną i wspiera programy konserwacji zapobiegawczej.
Wysokiej jakości systemy izolacyjne i trwałe obudowy pozwalają na dziesięciolecia niezawodnej pracy.
Nowoczesne podstacje w coraz większym stopniu zależą od cyfrowych systemów monitorowania i automatyki, które wymagają dokładnych danych o napięciu.
Jednofazowy transformator potencjałowy 13,8 kV jest szeroko stosowany w wielu sektorach.
Wszędzie tam, gdzie wymagany jest dokładny pomiar napięcia i zabezpieczenie, transformatory te odgrywają kluczową rolę.
Wybór odpowiedniego PT wymaga dokładnej oceny kilku czynników inżynieryjnych.
Upewnij się, że transformator odpowiada nominalnemu napięciu systemu i wymaganiom izolacji.
Aplikacje do pomiaru przychodów zazwyczaj wymagają wyższych klas dokładności niż ogólne systemy monitorowania.
Oblicz całkowite podłączone obciążenie na podstawie liczników, przekaźników i sprzętu monitorującego.
Weź pod uwagę wilgotność, poziom zanieczyszczenia, wysokość nad poziomem morza, temperaturę i wymagania sejsmiczne.
Sprawdź zgodność z IEC, ANSI, IEEE i lokalnymi normami użyteczności publicznej.
Właściwy montaż jest niezbędny do osiągnięcia długotrwałej niezawodności.
Przestrzeganie tych procedur minimalizuje problemy z uruchomieniem i poprawia trwałość sprzętu.
Rutynowa konserwacja zapewnia ciągłą wydajność i niezawodność systemu.
| Działalność konserwacyjna | Zalecana częstotliwość |
|---|---|
| Kontrola wizualna | Miesięczny |
| Kontrola szczelności terminala | Kwartalny |
| Test rezystancji izolacji | Rocznie |
| Czyszczenie izolatorów | Zgodnie z wymaganiami |
| Kontrola termiczna | Rocznie |
| Weryfikacja kalibracji | Według standardów użytkowych |
Konserwacja zapobiegawcza znacznie zmniejsza nieoczekiwane przestoje i koszty wymiany.
| Funkcja | Potencjalny transformator (PT) | Przekładnik prądowy (CT) |
|---|---|---|
| Główna funkcja | Pomiar napięcia | Pomiar prądu |
| Połączenie | Równoległy | Szereg |
| Wyjście | Obniżone napięcie | Zmniejszony prąd |
| Typowa wartość wtórna | 110 V lub 120 V | 1A lub 5A |
| Aplikacja | Pomiar i ochrona | Pomiar i ochrona |
Obydwa przekładniki współpracują ze sobą, aby zapewnić pełne monitorowanie i ochronę układu elektrycznego.
Branża energetyczna szybko ewoluuje w kierunku cyfrowych podstacji i inteligentnych infrastruktur sieciowych.
Przyszłe zmiany obejmują:
Producenci tacy jak XiFa nadal inwestują w zaawansowane technologie transformatorowe, aby sprostać pojawiającym się wymaganiom branży.
Jego głównym celem jest bezpieczne obniżenie poziomów wysokiego napięcia do znormalizowanych niskich napięć odpowiednich dla urządzeń pomiarowych, pomiarowych i ochronnych.
Dokładny pomiar napięcia zapewnia niezawodne rozliczenia, monitorowanie systemu, wykrywanie usterek i koordynację zabezpieczeń.
Tak. Wiele modeli zaprojektowano specjalnie do montażu na zewnątrz z odpornymi na warunki atmosferyczne systemami izolacji i obudów.
Przy odpowiedniej konserwacji wysokiej jakości transformatory potencjalne często zapewniają żywotność przekraczającą 25 lat.
Przy wyborze i instalacji potencjalnych transformatorów często odwołuje się do norm IEC, ANSI, IEEE i specyficznych dla danego zakładu energetycznego.
Od nich zależą zakłady użyteczności publicznej, zakłady przemysłowe, obiekty wytwarzające energię odnawialną, systemy transportowe, kopalnie i komercyjne sieci energetyczne.
A Transformator potencjałowy jednofazowy 13,8 Kv w podstacjijest podstawowym elementem pomiaru napięcia, ochrony przekaźników, pomiaru energii i monitorowania systemu elektroenergetycznego. Jego zdolność do zapewnienia dokładnej transformacji napięcia przy zachowaniu izolacji galwanicznej sprawia, że jest niezbędny w nowoczesnych podstacjach i przemysłowych systemach elektroenergetycznych.
Niezależnie od tego, czy wspierasz sieci dystrybucyjne mediów, projekty dotyczące energii odnawialnej, czy obiekty przemysłowe, wybór niezawodnego transformatora od doświadczonego producenta może znacznie poprawić bezpieczeństwo operacyjne, dokładność pomiarów i niezawodność systemu.
Szukasz niezawodnego i wydajnego rozwiązania do swojego następnego projektu podstacji?Xifaoferuje profesjonalnie zaprojektowane transformatory potencjalne zaprojektowane tak, aby spełniać wymagające standardy międzynarodowe i różnorodne wymagania aplikacyjne.Skontaktuj się z namijuż dziś, aby omówić potrzeby projektu, poprosić o pomoc techniczną lub uzyskać indywidualną wycenę od naszego zespołu ekspertów.
