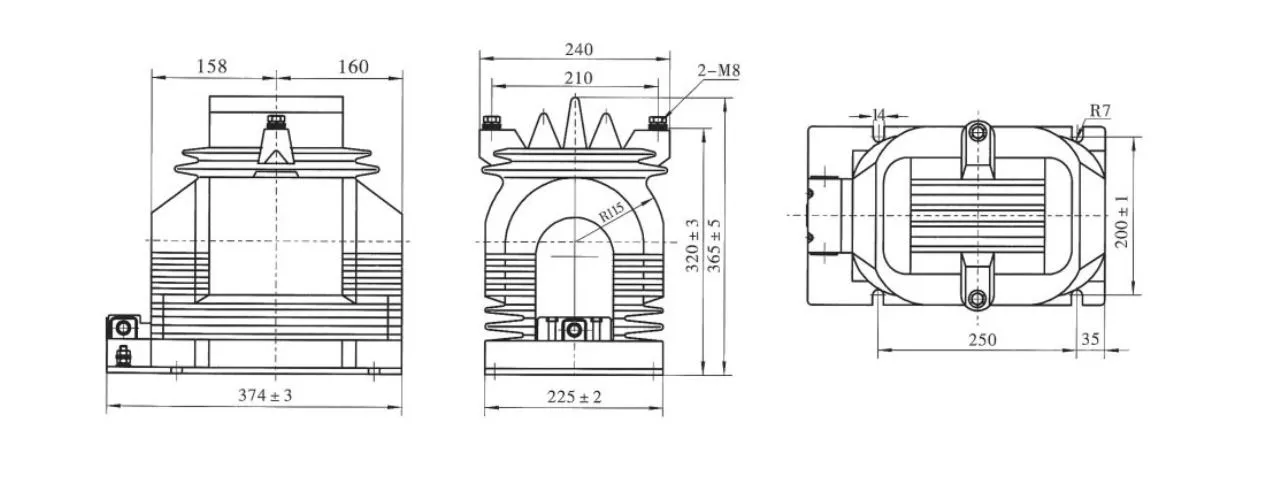

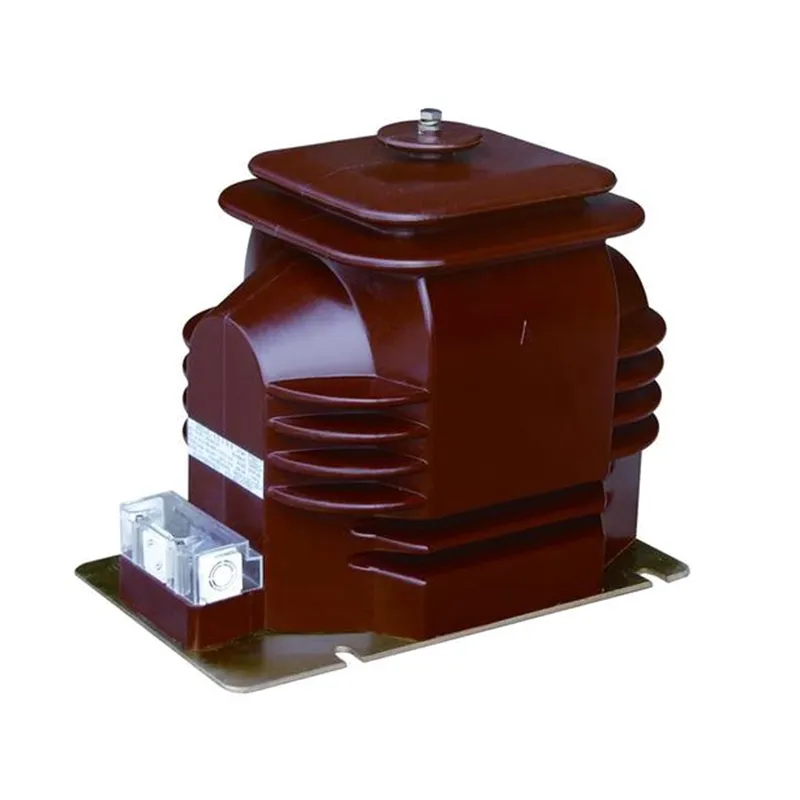

Jednofazowy transformator potencjałowy 13,8 Kv w podstacji jest przeznaczony do obniżania napięcia pierwotnego 13,8 kv do standardowego napięcia wtórnego, takiego jak 100 lub 110 woltów. Obniżone napięcie jest następnie dostarczane do uzwojeń równoległych w celu pomiaru przyrządów i przekaźników ochronnych, umożliwiając pośrednie pomiary napięcia pierwotnego za pomocą przyrządów niskonapięciowych. Takie podejście upraszcza konstrukcję przyrządu, oszczędza koszty i zapewnia bezpieczeństwo zarówno sprzętu, jak i personelu obsługującego.
Zasada działania jednofazowego transformatora potencjalnego 13,8 kv jest taka sama jak transformatora rozdzielczego mocy, którego współczynnik transformacji zależy od liczby zwojów w cewce pierwotnej i wtórnej. Zwiększenie liczby zwojów wtórnych zmniejsza stosunek, natomiast zwiększenie liczby zwojów pierwotnych go zwiększa. Należy pamiętać, że w żadnym wypadku obwód wtórny jednofazowego transformatora potencjałowego 13,8 kV nie powinien być zwarty podczas pracy.
| Typ | Znamionowy współczynnik napięcia (kV) | Klasa dokładności | Klasa dokładności i moc znamionowa cosΦ=0,8 | Maks. Moc wyjściowa (VA) | |||
| 0.2 | 0.5 | 1 | 6(P) | ||||
| JDZ11-15 | (15/√3)/(0,1/√3)/(0,1/3) | 0,2/6P 0,5/6P 1/6P | 30 | 80 | 150 | 100 | 400 |
| JDZ11-20 | (20/√3)/(0,1/√3)/(0,1/3) | ||||||
| JDZ11-15 | (15/√3)/(0,1/√3)/(0,1/√3)/(0,1/3) | 0,2/0,2/6P 0,2/0,5/6P | 15 | 20 | Nie dotyczy | 100 | 2*200 |
| JDZX11-20 | (20/√3)/(0,1/√3)/(0,1/√3)/(0,1/3) | ||||||
P: Czym różni się jednofazowy transformator potencjałowy 13,8 kv od transformatora mocy 13,8 kv?
Odp.: Chociaż oba są urządzeniami przetwarzającymi napięcie, jednofazowy transformator potencjałowy 13,8 kv jest przeznaczony raczej do pomiarów i ochrony niż do przenoszenia mocy. Jego obciążenie znamionowe jest stosunkowo niewielkie, zwykle wyrażane w VA, natomiast transformatory mocy wytrzymują obciążenia o większej wartości, liczonej w kVA lub MVA.
P: Jakie metody izolacji stosuje się w jednofazowym transformatorze potencjałowym 13,8 kv?
O: Większośćpotencjalne transformatoryprzy tym poziomie napięcia należy zastosować izolację z żywicy epoksydowej do zastosowań wewnętrznych lub obudowy porcelanowe/silikonowe do instalacji zewnętrznych. W niektórych konstrukcjach zastosowano izolację zanurzoną w oleju, aby osiągnąć dłuższą żywotność i wyższą pojemność cieplną.
P: Jak należy podłączyć jednofazowy transformator potencjałowy 13,8 kV w podstacji?
Odp.: W przypadku pomiaru fazy do uziemienia uzwojenie pierwotne PT jest podłączone pomiędzy jedną fazą a masą. W systemie trójfazowym do pomiaru napięć międzyfazowych i międzyfazowych można zastosować zestaw jednofazowych PT lub trójfazowy zespół PT.
P: Jakie problemy mogą pojawić się w przypadku jednofazowych transformatorów potencjału 13,8 kV w podstacjach?
Odp.: Typowe problemy obejmują degradację izolacji, ferrorezonans w pewnych warunkach przełączania, przegrzanie z powodu nadmiernego obciążenia oraz stany otwarcia obwodu wtórnego, które mogą powodować niebezpiecznie wysokie napięcia.
