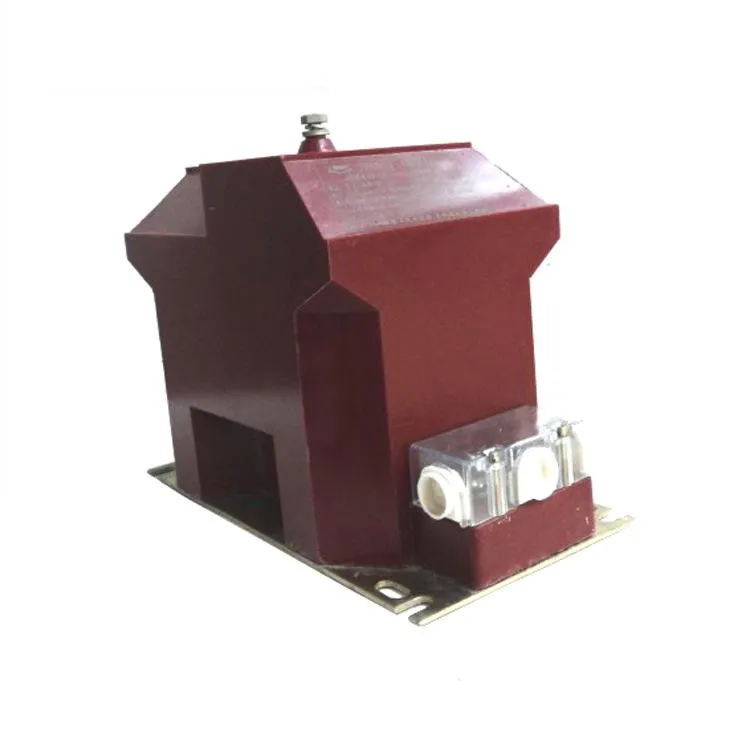

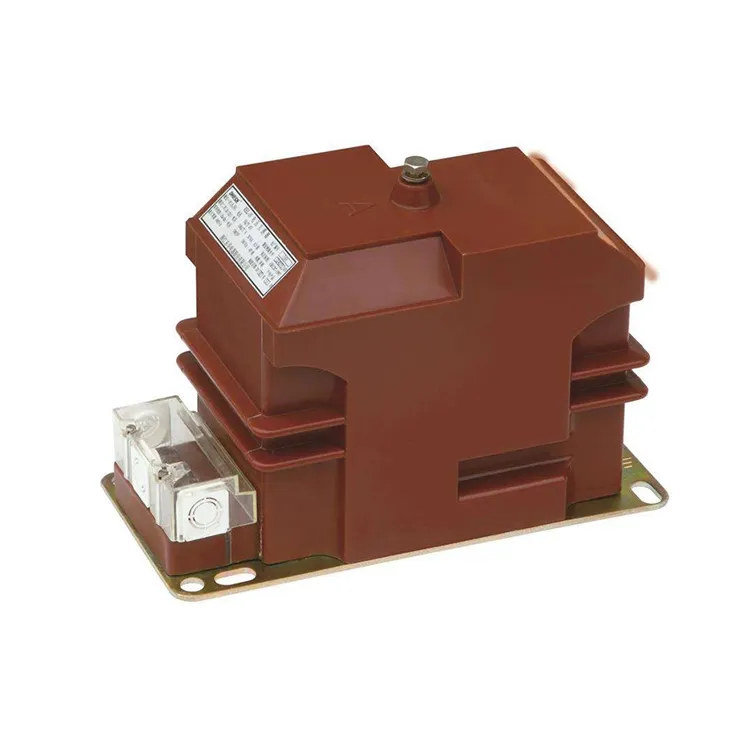

Transformator potencjałowy średniego napięcia odlewany z żywicy w rozdzielnicy

Transformator potencjałowy średniego napięcia odlany z żywicy, którego funkcja jest podobna do transformatora rozdzielczego, przeznaczony jest do przetwarzania napięcia. Jednakże transformatory mocy dostosowują napięcie przede wszystkim w celu umożliwienia wydajnego przesyłu i dystrybucji energii elektrycznej, zazwyczaj o mocy znamionowej w kVA lub MVA, podczas gdy transformatory potencjalne pełnią rolę pomiarową i zabezpieczającą. Główną funkcją transformatora potencjału odlanego z żywicy średniego napięcia jest dostarczanie mocy roboczej do przyrządów pomiarowych i przekaźników ochronnych, aby umożliwić dokładne monitorowanie napięcia sieciowego, mocy i zużycia energii. Potencjalne transformatory zapewniają również krytyczny wkład dla systemów zabezpieczeń w celu zabezpieczenia aktywów o dużej wartości, takich jak linie przesyłowe, silniki i transformatory mocy, w przypadku awarii. Ze względu na te funkcje,potencjalne transformatorysą projektowane ze stosunkowo małymi mocami, zwykle od kilku do kilkudziesięciu VA i rzadko przekraczającymi 1000 VA.

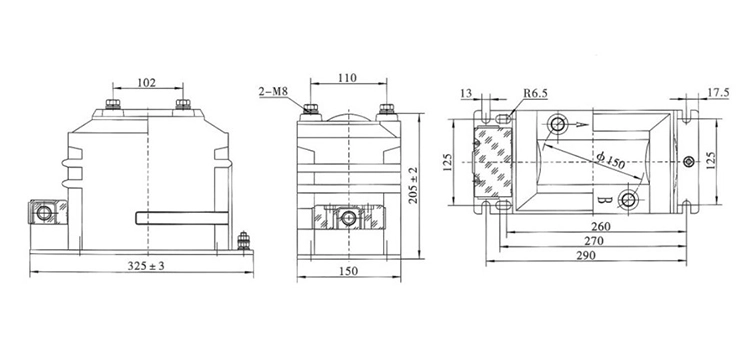

Specyfikacja techniczna:

Często zadawane pytania dotyczące produktu:

P: Jaka jest funkcja transformatora potencjału odlanego z żywicy średniego napięcia w rozdzielnicy?

Odp.: Transformator potencjałowy służy do obniżania napięcia układu pierwotnego do znormalizowanej niższej wartości, która może być bezpiecznie dostarczana do przyrządów pomiarowych, liczników energii i przekaźników ochronnych. W rozdzielnicach średniego napięcia transformatory potencjałowe odlane z żywicy zapewniają izolację galwaniczną pomiędzy obwodami napięcia pierwotnego a obwodami sterowania napięciem wtórnym, aby zapewnić zarówno dokładność, jak i bezpieczeństwo operatora.

P: Dlaczego w przypadku transformatorów potencjału średniego napięcia preferowana jest technologia odlewania żywicy?

Odp.: Odlewane żywicą PT wykorzystują żywicę epoksydową jako materiał izolacyjny i hermetyzujący. Technologia ta zapewnia doskonałe parametry izolacji elektrycznej, wysoką wytrzymałość mechaniczną, odporność na wilgoć i kurz oraz silną ochronę przed wyładowaniami niezupełnymi. W rezultacie transformatory potencjalowe odlewane z żywicy są szczególnie odpowiednie do zastosowań w rozdzielnicach wnętrzowych, gdzie krytyczna jest kompaktowa konstrukcja i długa żywotność.

P: Jakie są typowe napięcia znamionowe PT średnionapięciowych odlewanych z żywicy?

Odp.: Transformatory potencjałowe średniego napięcia odlewane z żywicy są zazwyczaj projektowane dla systemów od 3,6 kV do 36 kV, w zależności od konstrukcji rozdzielnicy. Wtórne napięcie wyjściowe jest zwykle standaryzowane na 100 V lub 110 V, czyli poziom napięcia między fazą a fazą, lub 100/√3 V lub 110/√3 V, czyli poziom napięcia między fazą a przewodem neutralnym, zgodnie z normami IEC.
