3-biegunowy wyłącznik izolacyjny z bezpiecznikiem 100 A to połączone urządzenie, które integruje bezpiecznik, izolator i przełącznik w jednym urządzeniu. Służy przede wszystkim do odłączania prądu podczas normalnej pracy i przerywania prądu w przypadku zwarcia i przeciążenia. Ten typ przełącznika oferuje zalety, takie jak niski koszt, stabilna praca i łatwość konserwacji, zapewniając jednocześnie ochronę obwodu i możliwości zdalnego monitorowania za pomocą elementu bezpiecznikowego.

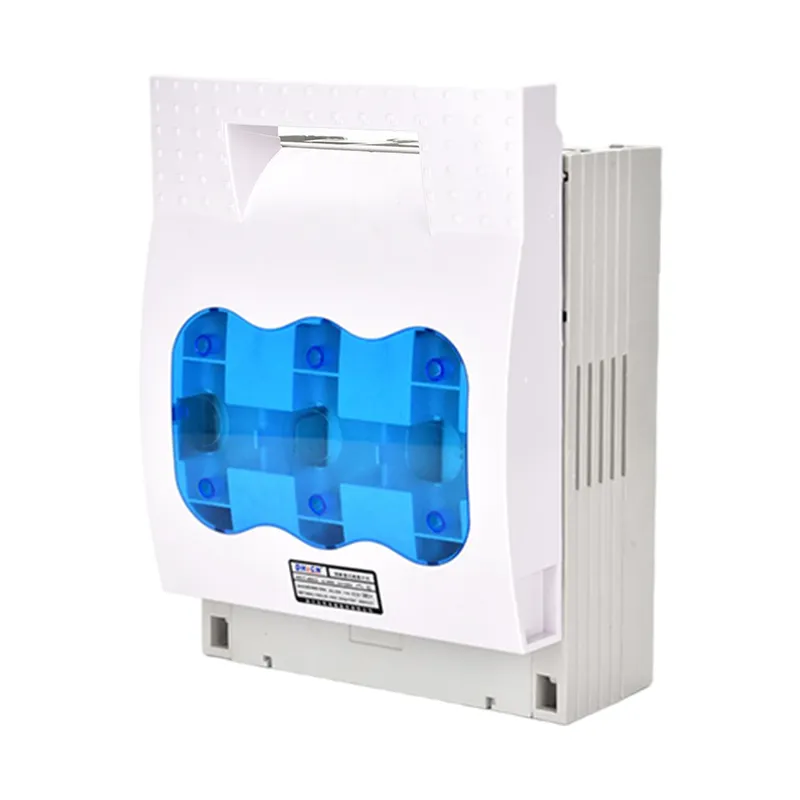

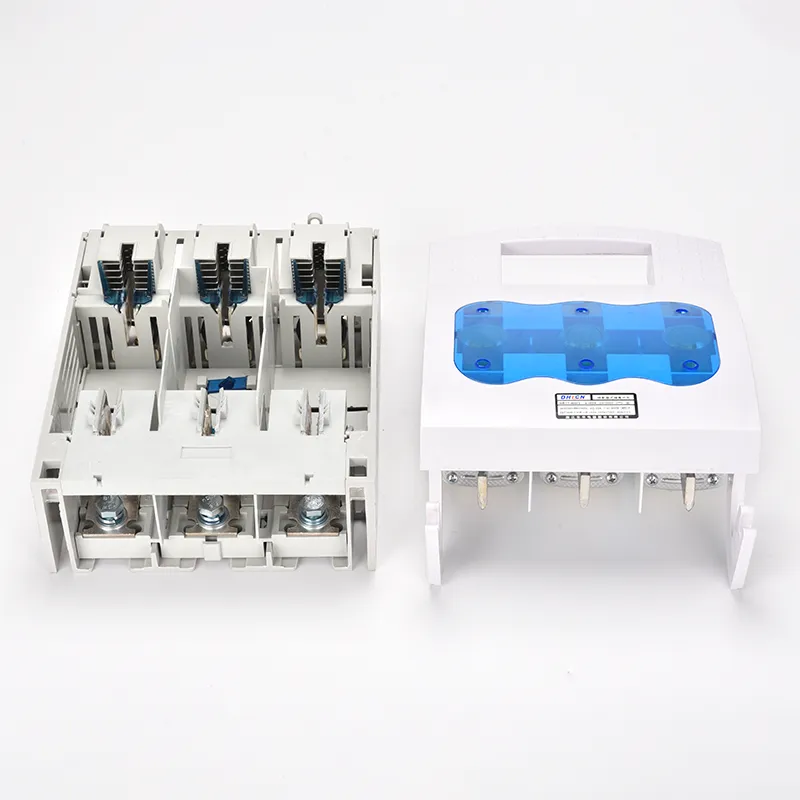

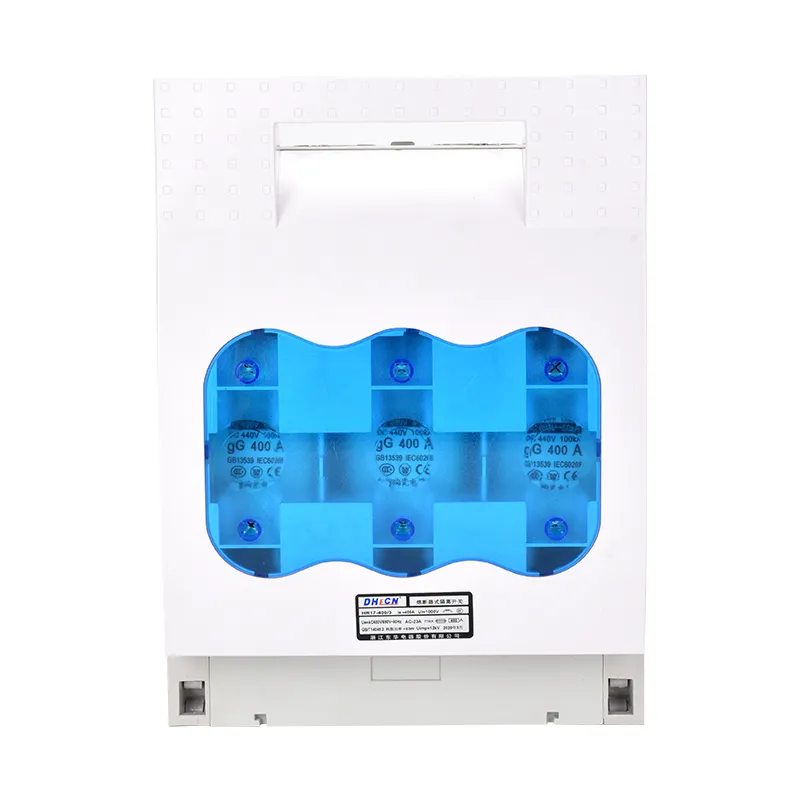

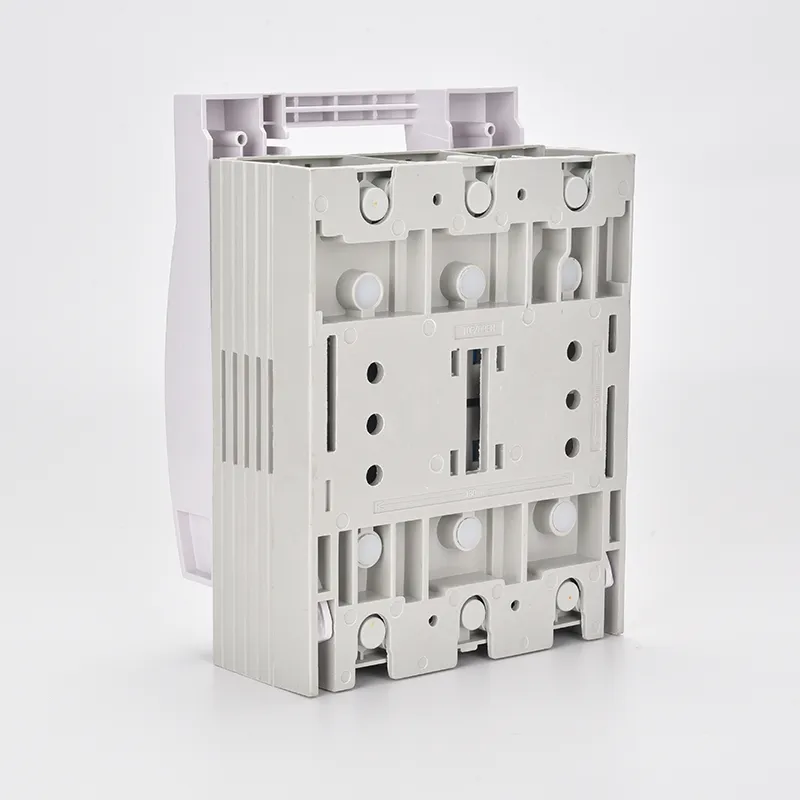

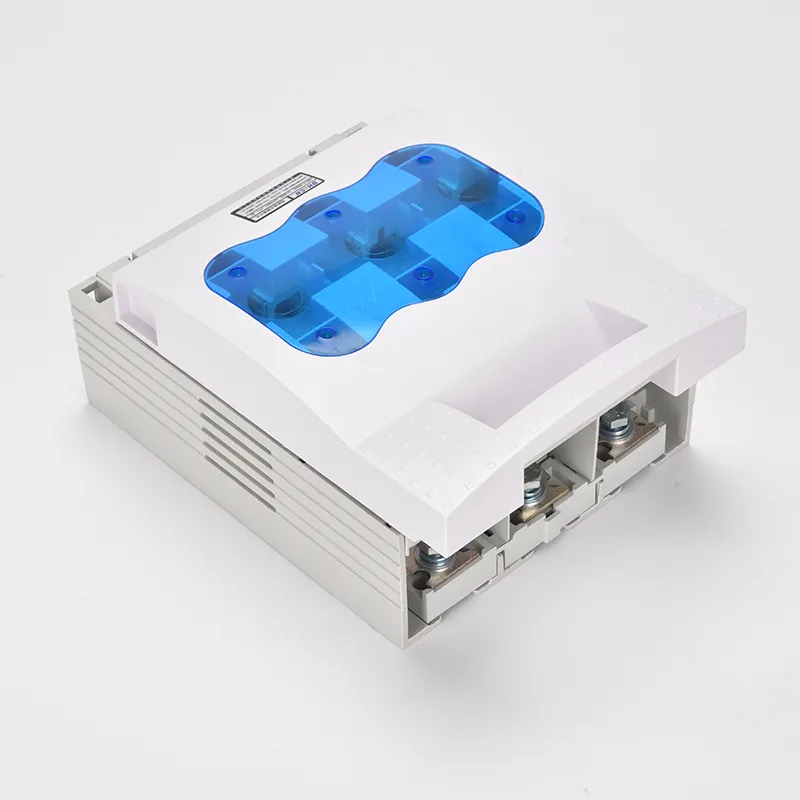

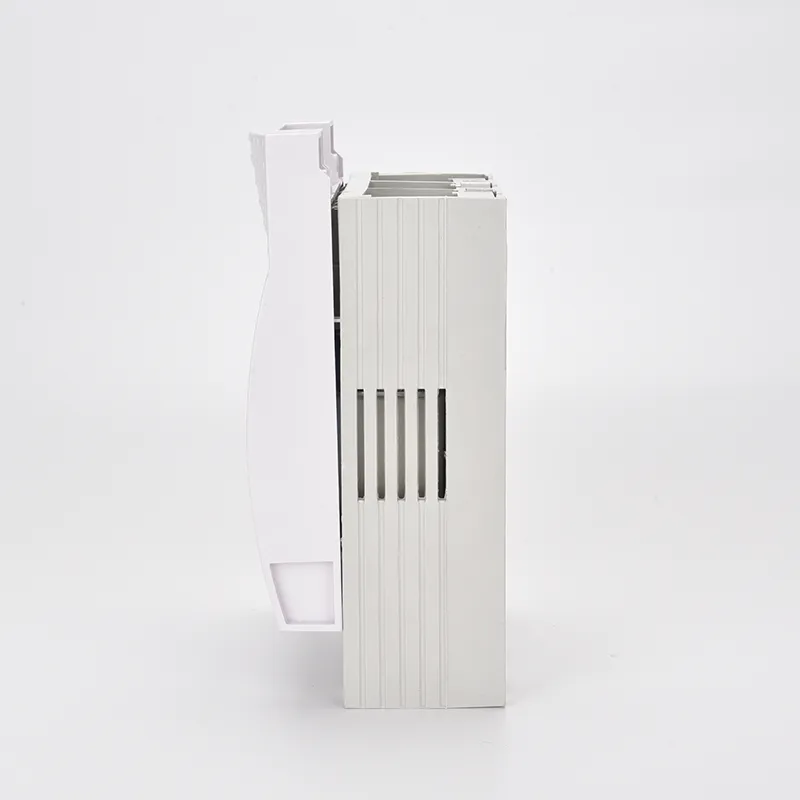

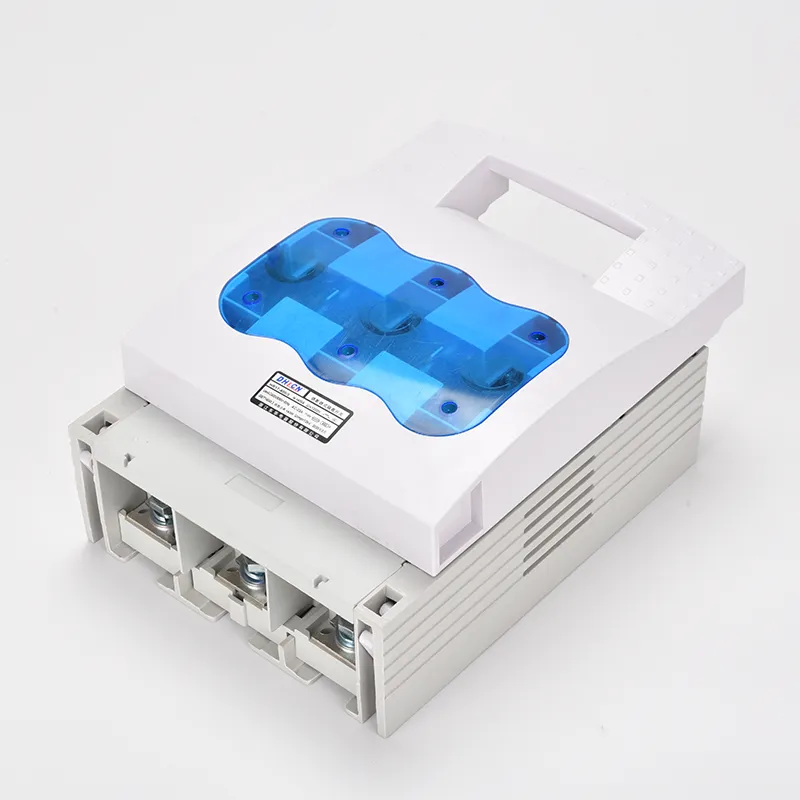

Trójbiegunowy wyłącznik izolacyjny z bezpiecznikiem 100 A jest zbudowany z podstawy montażowej, styków stałych, styków ruchomych i ostrza na zawiasach. Po zamknięciu ostrze styka się ze stałymi zaciskami, aby zakończyć ścieżkę elektryczną. W istniejących konstrukcjach montaż i demontaż może być uciążliwy, a wymiana bezpiecznika często wymaga wielokrotnych regulacji ze względu na ograniczoną kompatybilność z mechanizmem dźwigni sterującej.
Ulepszona konstrukcja zastępuje elastyczne śruby regulacyjne zaciskami ustalającymi w kształcie litery U, zapewniającymi kontakt na całej powierzchni pomiędzy stykami ruchomymi i nieruchomymi. Poprawia to przewodność i stabilność podczas pracy.
Dzięki selektywnej zdolności wyłączania i doskonałym właściwościom ograniczającym prąd urządzenie doskonale nadaje się do stosowania w fabrykach, dużych budynkach. W porównaniu z wyłącznikami 3P 100 A, 3-biegunowy wyłącznik izolacyjny z bezpiecznikiem 100 A charakteryzuje się niższymi kosztami eksploatacji i konserwacji, ponieważ awarie zazwyczaj wymagają jedynie wymiany bezpiecznika.
Opatentowana technologia obejmuje mechanizm zapobiegający łukowi, który zwiększa powierzchnię styku i eliminuje powstawanie łuku podczas pracy, rozwiązując problemy bezpieczeństwa związane z luźnym stykiem w tradycyjnych konstrukcjach. Projektując system dystrybucji niskiego napięcia, właściwy dobór przełącznika powinien uwzględniać zarówno kategorię zarządzania personelem, jak i zamierzony scenariusz zastosowania.
| Typ bezpiecznika | 0 | 1 | 2 | 3 | ||||||||
| Częstotliwość | 50 Hz | 50 Hz | 50 Hz | 50 Hz | ||||||||
| UE (V) | 690 | 500 | 400 | 690 | 500 | 400 | 690 | 500 | 400 | 690 | 500 | 400 |
| Interfejs użytkownika (V) | 800 | 800 | 800 | 800 | ||||||||
| W (A) | 160 | 250 | 400 | 630 | ||||||||
| It (A) | 160 | 250 | 400 | 630 | ||||||||
| Wykorzystanie | AC-21B (690 V) | AC-21B (690 V) | AC-21B (690 V) | AC-21B (690 V) | ||||||||
| AC-22B (500 V) | AC-22B (500 V) | AC-22B (500 V) | AC-22B (500 V) | |||||||||
| AC-23B (400 V) | AC-23B (400 V) | AC-23B (400 V) | AC-23B (400 V) | |||||||||
| Wydajność produkcyjna | 725 V, 240 A | 725 V, 375 A | 725 V, 600 A | 725 V, 945 A | ||||||||
| 525 V, 480 A | 525 V, 750 A | 525 V, 1200 A | 525 V, 1890 A | |||||||||
| 420 V, 160 A | 420 V, 250 A | 420 V, 400 A | 420 V, 6300 A | |||||||||
| Zdolność niszczenia | 725 V, 240 A | 725 V, 375 A | 725 V, 600 A | 725 V, 945 A | ||||||||
| 525 V, 480 A | 525 V, 750 A | 525 V, 1200 A | 525 V, 1890 A | |||||||||
| 420 V, 1280 A | 420 V, 2000 A | 420 V, 3200 A | 420 V, 5040 A | |||||||||
| Ics (kA) | 50 | 100 | 100 | 50 | 100 | 100 | 50 | 100 | 100 | 50 | 100 | 100 |
| Strata mocy bezpiecznika (W) | 12 | 23 | 34 | 48 | ||||||||
| It (A) | Typ bezpiecznika | W bezpieczniku （A） |
| 160 | 0 | 4, 6, 10, 16, 20, 25, 32, 35, 40, 50, 63, 80, 100, 125, 160 |
| 250 | 1 | 80, 100, 125, 160, 200, 224, 250 |
| 400 | 2 | 125, 160, 200, 224, 250, 300, 315, 355, 400 |
| 630 | 3 | 315, 355, 400, 425, 500, 630 |
| Typ | A | B | C | D | E | F |
| HR17-160 | 106 | 200 | 97 | 60 | 200 | 87 |
| HR17-250 | 185 | 247 | 128 | 88 | 221 | 110 |
| HR17-400 | 210 | 290 | 145 | 97 | 268 | 125 |
| HR17-630 | 256 | 300 | 160 | 112 | 285 | 139 |
| HR17-800 | 256 | 300 | 160 | 112 | 285 | 139 |
| Numer trybu | Wymiar wystający (mm) | Wymiary instalacyjne (mm) | ||||||
| A | B | C | D | a | b | фc | ||
| HR17-40 | 2P | 55 | 116 | 76 | 150 | 25 | - | ф6 |
| 3P | 76 | 116 | 76 | 150 | 42 | - | ф6 | |
| HR17-63 | 2P | 74 | 116 | 76 | 150 | 32 | - | ф6 |
| 3P | 105 | 116 | 76 | 150 | 62 | - | ф6 | |
| HR17-160 | 2P | 75 | 200 | 83 | 205 | 43 | 25 | ф7 |
| 3P | 106 | 200 | 83 | 205 | 66 | 25 | ф7 | |
| 4P | 138 | 200 | 83 | 205 | 100 | 25 | ф7 | |
| HR17-250 | 2P | 128 | 247 | 110 | 195 | 72 | 50 | ф11 |
| 3P | 185 | 247 | 110 | 195 | 114 | 50 | ф11 | |
| 4P | 242 | 247 | 110 | 195 | 172 | 50 | ф11 | |
| HR17-400 | 2P | 145 | 290 | 145 | 340 | 80 | 50 | ф11 |
| 3P | 210 | 290 | 145 | 340 | 130 | 50 | ф11 | |
| 4P | 276 | 290 | 145 | 340 | 195 | 50 | ф11 | |
| HR17-630 HR17-800 | 2P | 175 | 300 | 145 | 360 | 90 | 50 | ф11 |
| 3P | 256 | 300 | 145 | 360 | 162 | 50 | ф11 | |
| 4P | 340 | 300 | 145 | 360 | 243 | 50 | ф11 | |
P: Jak konserwować 3-biegunowy wyłącznik izolacyjny z bezpiecznikiem 100 A?
Odp.: Zalecana jest regularna kontrola. Obejmuje to sprawdzanie i czyszczenie powierzchni stykowych, wymianę przepalonych bezpieczników, dokręcanie śrub zacisków i sprawdzanie, czy mechanizm napędowy porusza się swobodnie. Właściwa konserwacja wydłuża żywotność i gwarantuje niezawodne działanie.
P: Czy uchwyt wyłącznika 3-biegunowego z bezpiecznikiem 100 A można zamknąć na kłódkę?
O: Tak. Wiele modeli posiada uchwyty zamykane na kłódkę, które umożliwiają operatorowi zablokowanie przełącznika w pozycji „OFF” podczas konserwacji, zapobiegając przypadkowemu włączeniu zasilania.
P: Jakie są najważniejsze korzyści wynikające z wyboru wyłącznika izolacyjnego z bezpiecznikiem?
Odp.: 3-biegunowy wyłącznik izolacyjny z bezpiecznikiem 100 A zapewnia wyraźny punkt odłączenia dla bezpieczeństwa, integruje ochronę obwodu za pomocą bezpieczników, oszczędza miejsce instalacyjne dzięki kompaktowej konstrukcji i nadaje się do szerokiego zakresu zastosowań niskiego napięcia.
