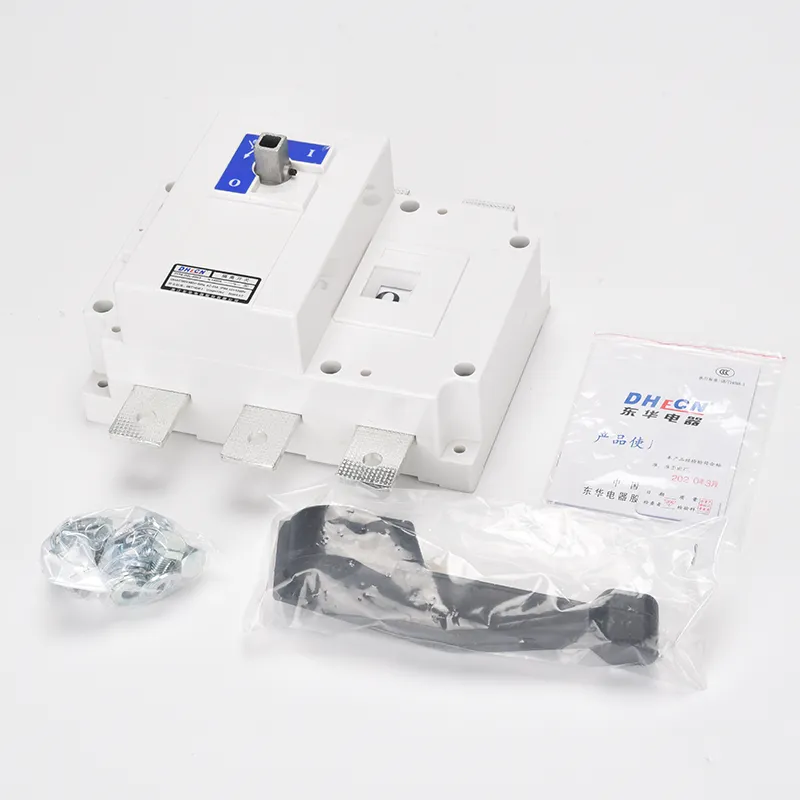

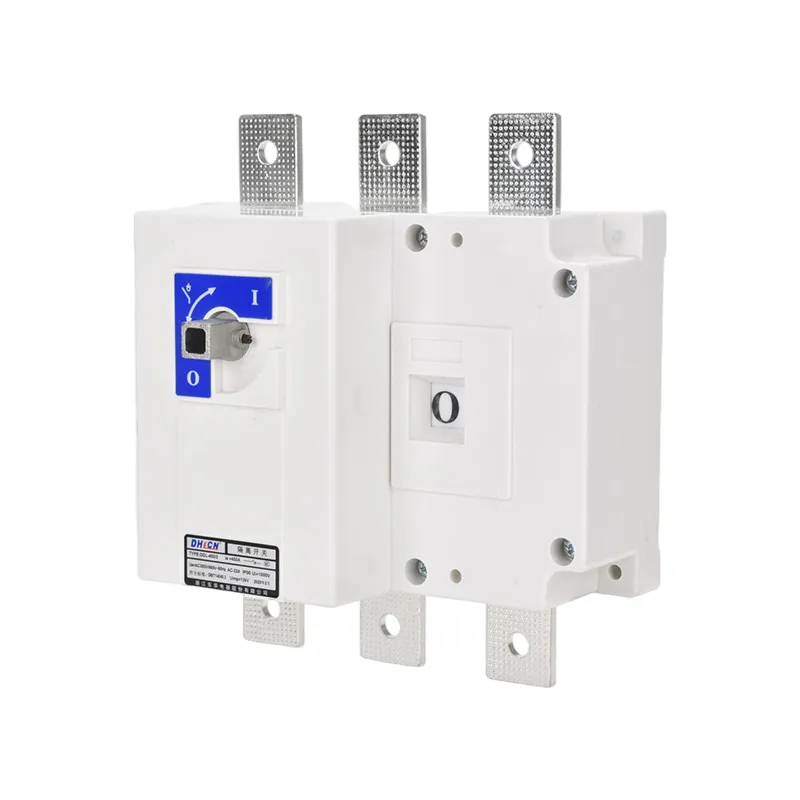

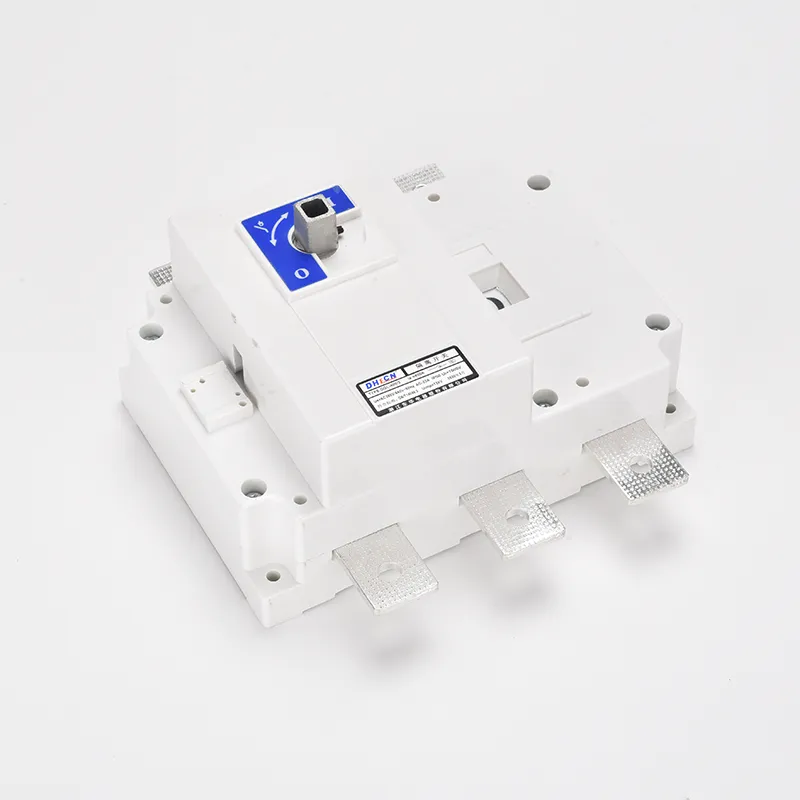

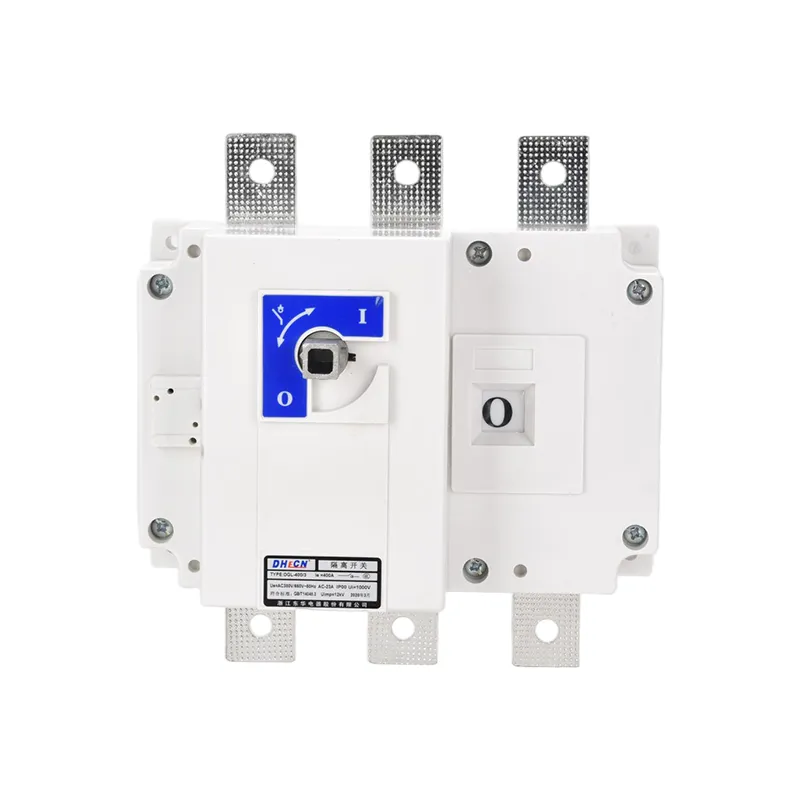

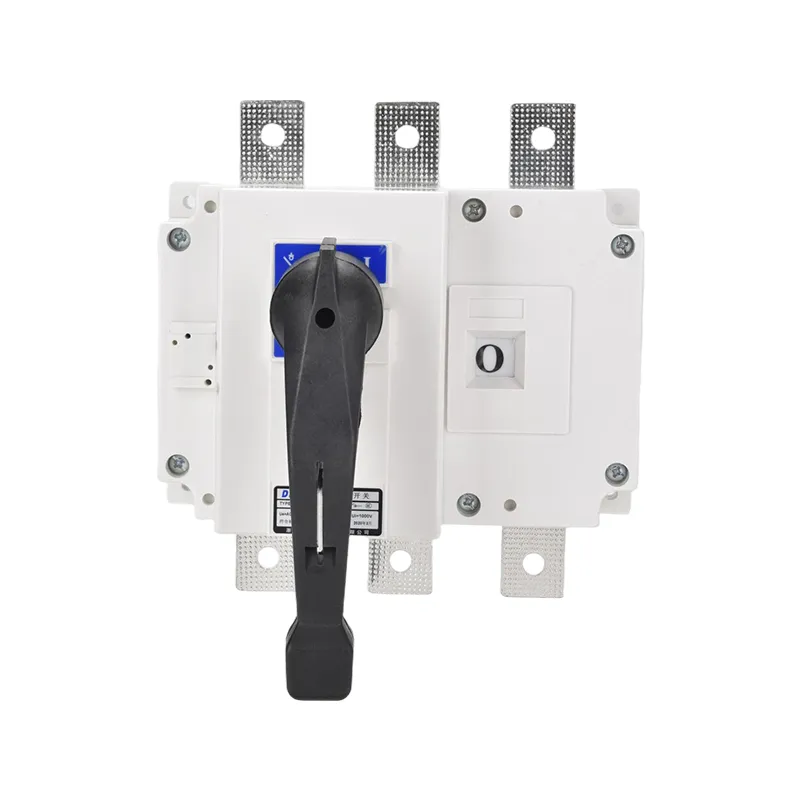

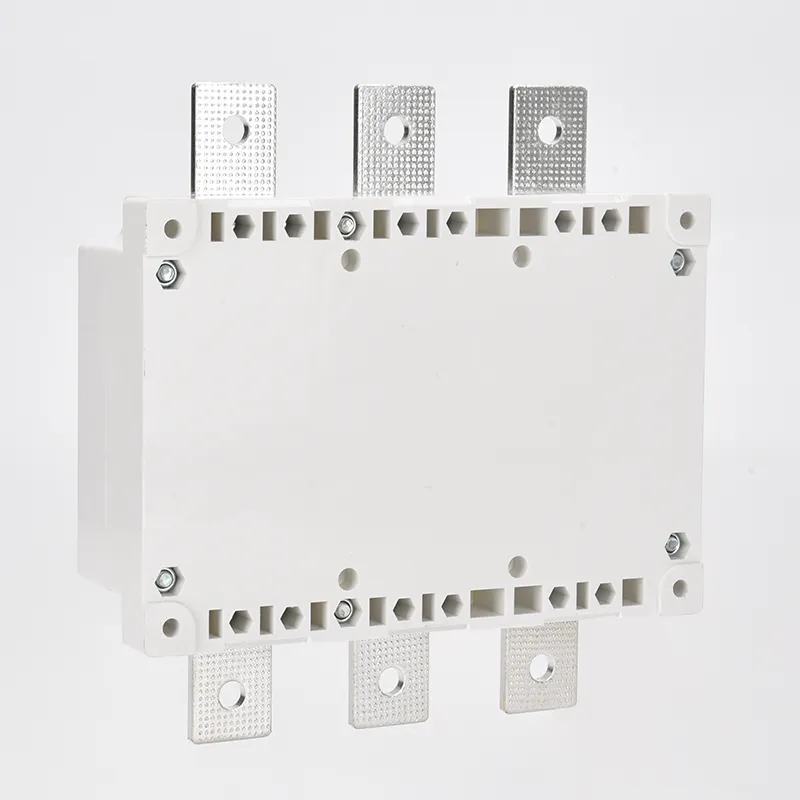

Wyłącznik 3-fazowy 100 A 100a

Trójfazowy odłącznik 100a o natężeniu 100 A jest urządzeniem przełączającym zaprojektowanym dla trójfazowych systemów prądu przemiennego. Stosowany jest przede wszystkim do izolacji obwodów oraz do załączania lub przerywania obwodów w warunkach bez obciążenia.

Podstawowe funkcje

1. Izolacja obwodu: bezpiecznie łączy lub rozłącza obwody w warunkach bez obciążenia, aby zapewnić bezpieczną konserwację.

2. Regulacja operacyjna: Działa w koordynacji z wyłącznikami automatycznymi w celu zmiany stanu roboczego sprzętu.

3. Operacje bez obciążenia: Umożliwia włączanie i wyłączanie nieobciążonych linii lub nieobciążonych transformatorów.

4. Widoczny punkt przerwania: zapewnia wyraźny punkt odłączenia, ułatwiający kontrolę i konserwację.

Cechy techniczne

1. Zoptymalizowana konstrukcja: 3-fazowy wyłącznik 100 A o natężeniu 100 A wykorzystuje pojedynczy mechanizm operacyjny. Łukowe styki ruchome i styki stałe działają zgodnie, aby zapewnić jednoczesne przełączanie wszystkich trzech faz. Zmniejsza to odchylenie skoku styku i poprawia niezawodność.

2. Łatwość instalacji i konserwacji: Kompaktowa konstrukcja 3-fazowego wyłącznika 100 A 100 A pozwala na wygodną instalację i utrzymuje niskie koszty konserwacji.

Parametr produktu:

l-te (A)	125A	160A	200A	250A	315A	400A	500A	630A	1000A	1250A	1600A	2000A	2500A	3150A	4000A
Interfejs użytkownika (V)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
Wytrzymałość dielektryczna (V)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
Uimp (KV)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
Prąd roboczy le(A)
400V AC21B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400V AC22B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400V AC23B	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750V AC21B	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750V AC22B	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750V AC23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220V DC21	125	160	200	250	315	400	500	630
220V DC22	125	160	200	250	315	400	400	500
220V DC23	125	125	160	200
440V DC21	100	125	160	200	315	400	400	500
440V DC22	100	125	160	200	315	400	400	500
440V DC23	100	125	160	200
Moc silnika (KW)
400 V	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750 V	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
lcw (KA Rms, 0,1 S/1,0 S)	20/10	20/10	30/12	30/12	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
Zdolność załączania i niszczenia
lcn(A Rms) AC23B 400V	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
lcm(A Rms) AC23B 400V	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
lcm (wartość szczytowa KA)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
Trwałość mechaniczna (razy)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
Żywotność elektryczna (razy)
Ue=660V Prąd znamionowy le
COS∮＝0,95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮＝0,65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮＝0,35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
Waga (kg)
3 bieguny	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4 bieguny	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
Moment obrotowy roboczy (Nm)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

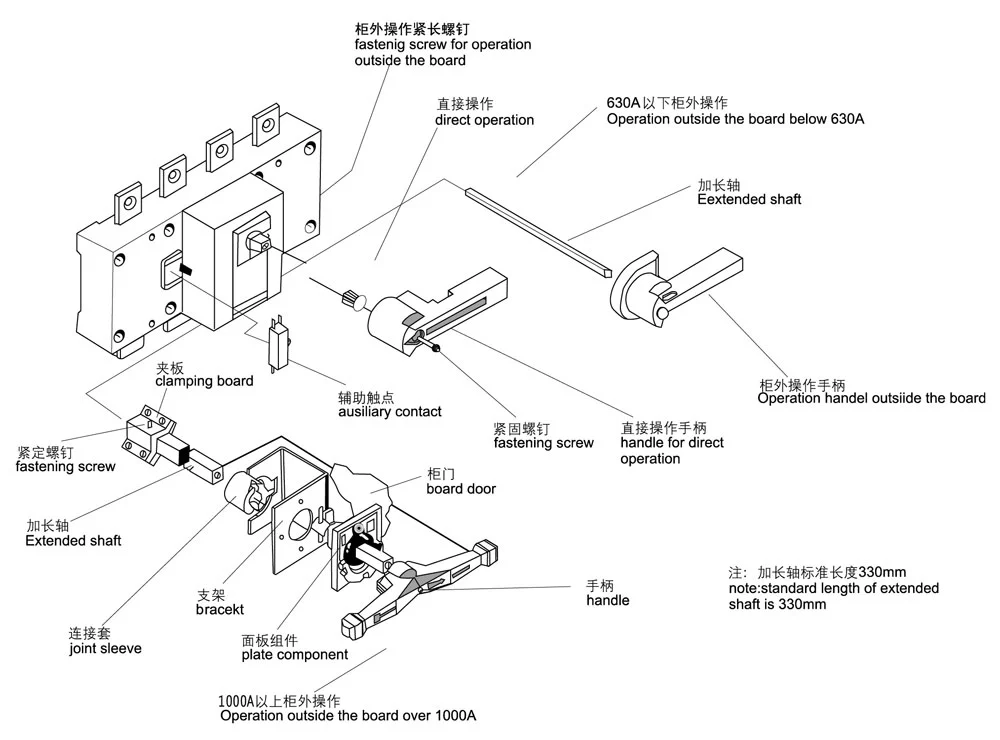

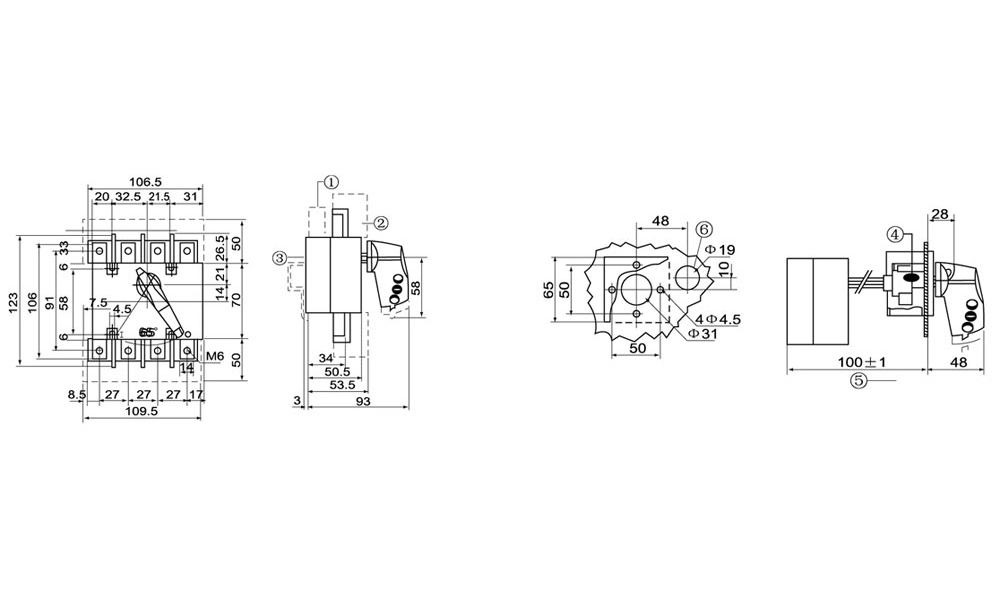

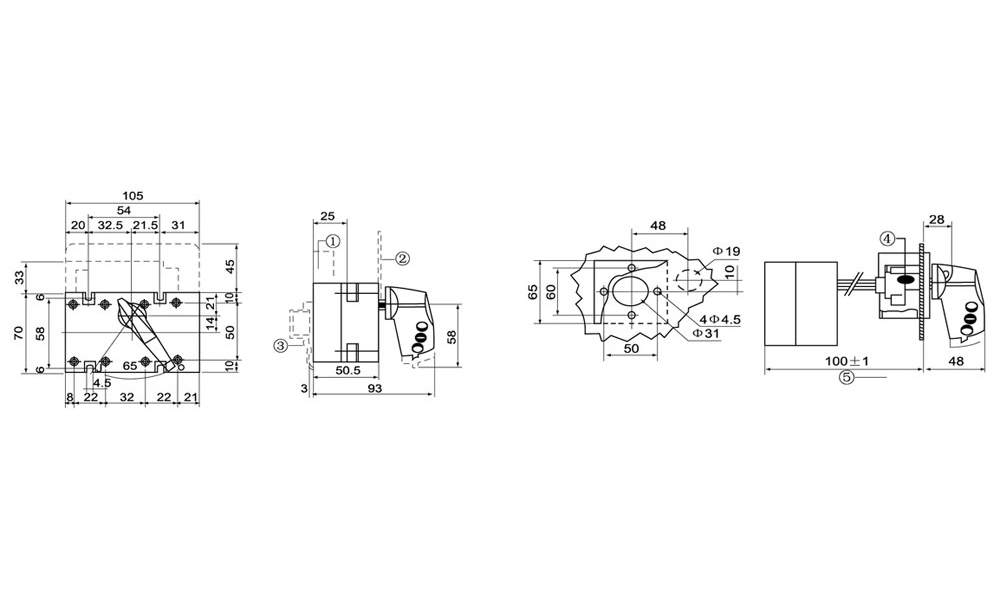

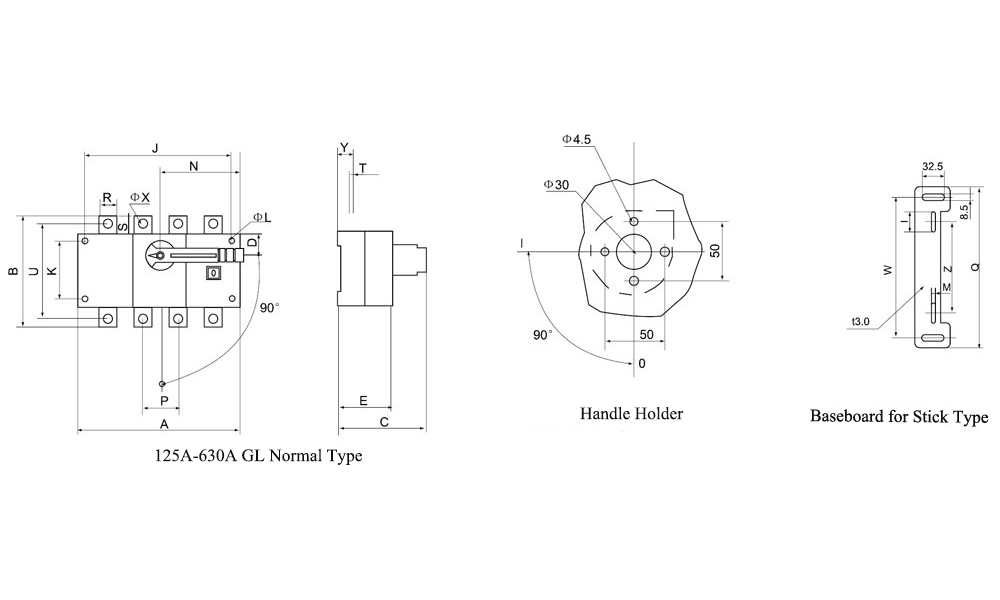

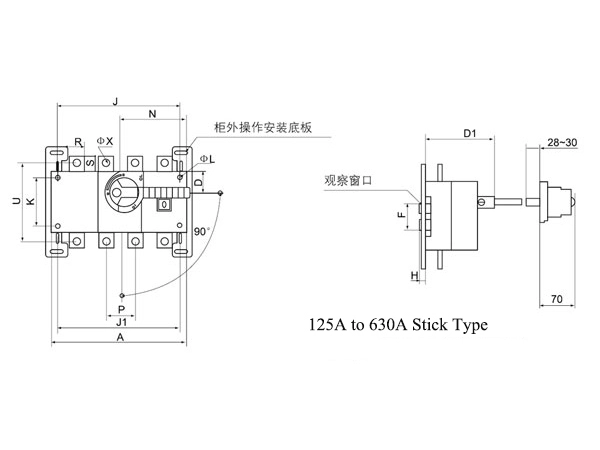

Typ	Rozmiar ramy i rozmiar instalacji
GL-125~630A	A	B	C	D	D1	E	φL	J	J1	K	N	P	R	S	T	U	φX	Y	F	H
125A-160A/3	140	135	125	27	92	73	6	120	120	65	85	36	20	25	4	115	9	25	59	10
125A-160A/4	170	135	125	27	92	73	6	150	150	65	85	36	20	25	4	115	9	25	59	10
200A-250A/3	180	170	138	35	98	86	6	160	160	90	115	50	25	30	4	140	11	25	76	15
200A-250A/4	230	170	138	35	98	86	6	210	210	90	115	50	25	30	4	140	11	25	76	15
315A-400A/3	230	240	165	50	135	110	7	210	210	140	145	65	32	40	5	206	11	37	94	20
315A-400A/4	290	240	165	50	135	110	7	275	275	140	145	65	32	40	5	206	11	37	94	20
500A-630A/3	230	260	165	50	135	110	7	210	210	140	145	65	40	50	6	220	13	37	94	20
500A-630A/4	290	260	165	50	135	110	7	275	275	140	145	65	40	50	6	220	13	37	94	20

Typ	Rozmiar
GL-125~630A	I	M	Z	W	Q
125A	55	5.5	85	190	218
160A	55	5.5	85	190	218
200A	55	5.5	85	190	218
250A	55	5.5	85	190	218
315A	60	6.5	130	240	270
400A	60	6.5	130	240	270
500A	60	6.5	130	240	270
630A	60	6.5	130	240	270

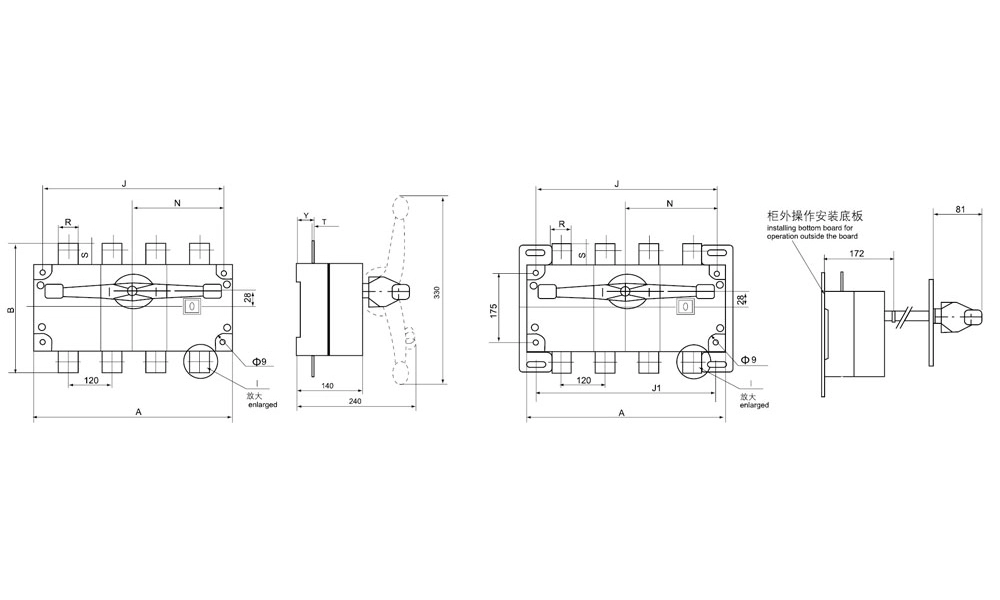

Typ	Rozmiar ramy i rozmiar instalacji
GL-1000 ~ 4000A	A	B	J	J1	N	R	S	T	Y
1000-1250A/3	378	312	355	355	186	60	56	8	48
1000-1250A/4	492	312	470	470	248	60	56	8	48
1600A/3	378	338	355	355	186	80	69	8	49
1600A/4	492	338	470	470	248	80	69	10	49
2000-2500A/3	378	455	355	355	186	80	127	10	78.5
2000-2500A/4	492	455	470	470	248	80	127	10	78.5
3150-4000A/3	378	514	355	355	186	120	157	12	78.5
3150-4000A/4	492	514	470	470	248	120	157	12	78.5

Często zadawane pytania dotyczące produktu:

P: Czy 100-amperowy, 3-fazowy wyłącznik 100a może pracować pod obciążeniem?
Odp.: Nie. Trójfazowy wyłącznik 100a o natężeniu 100 A jest przeznaczony do stosowania w warunkach bez obciążenia. Nie należy go używać do zamykania lub przerywania obwodów przenoszących normalny prąd roboczy. Do przełączania obciążenia należy zastosować wyłącznik automatyczny lub rozłącznik obciążenia.
P: Jakie materiały są powszechnie stosowane w 3-fazowym wyłączniku izolacyjnym 100 A 100a?
Odp.: Wysokiej jakości 3-fazowe przełączniki izolacyjne 100 A zazwyczaj mają ognioodporną lub wzmocnioną obudowę z tworzywa termoplastycznego/metalu, miedziane lub posrebrzane styki miedziane zapewniające niską rezystancję i trwałość oraz solidne mechanizmy operacyjne ze stali lub stopu. Zapewniają one długą żywotność i niezawodność działania.
P: Czym różni się 3-fazowy wyłącznik 100a o natężeniu 100 A od 3-fazowego wyłącznika automatycznego o natężeniu 100 A?
Odp.: 3-fazowy wyłącznik automatyczny 100 A może przerwać prądy obciążenia i zwarcia, podczas gdy 3-fazowy wyłącznik izolujący 100 A zapewnia odłączenie tylko w warunkach braku obciążenia. Rolą 100-amperowej fazy 3 jest zapewnienie widocznej, niezawodnej separacji dla bezpieczeństwa, podczas gdy funkcje zabezpieczające pozostają w postaci bezpieczników lub wyłączników.
