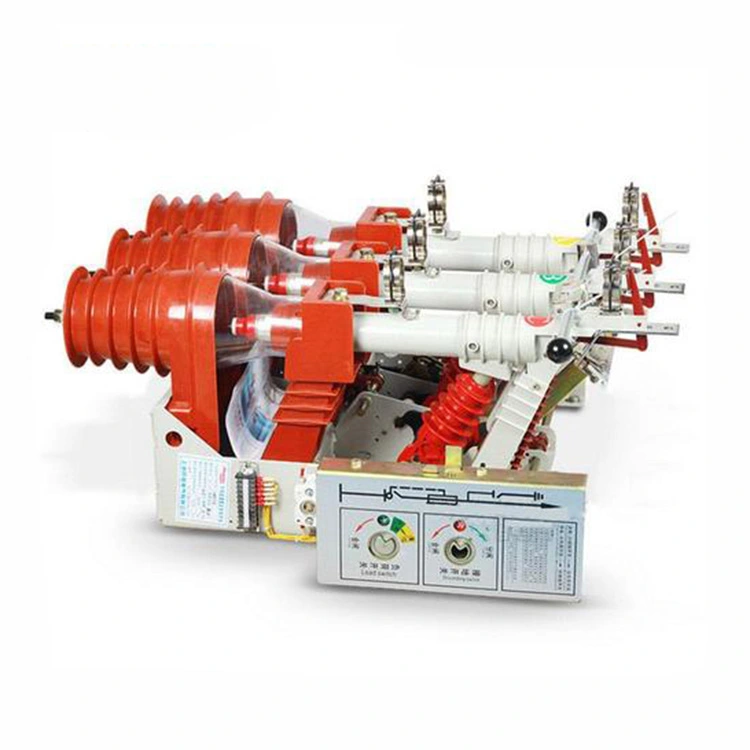

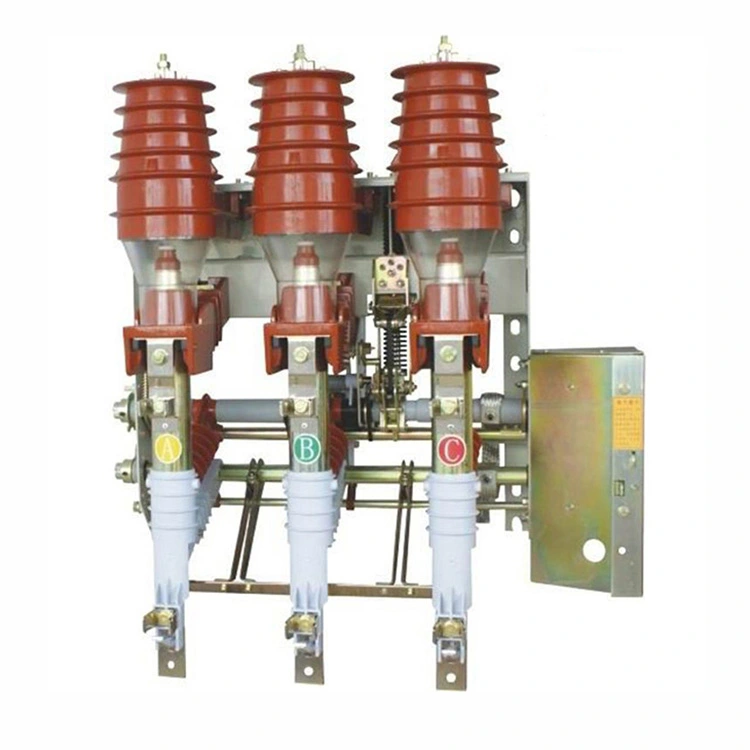

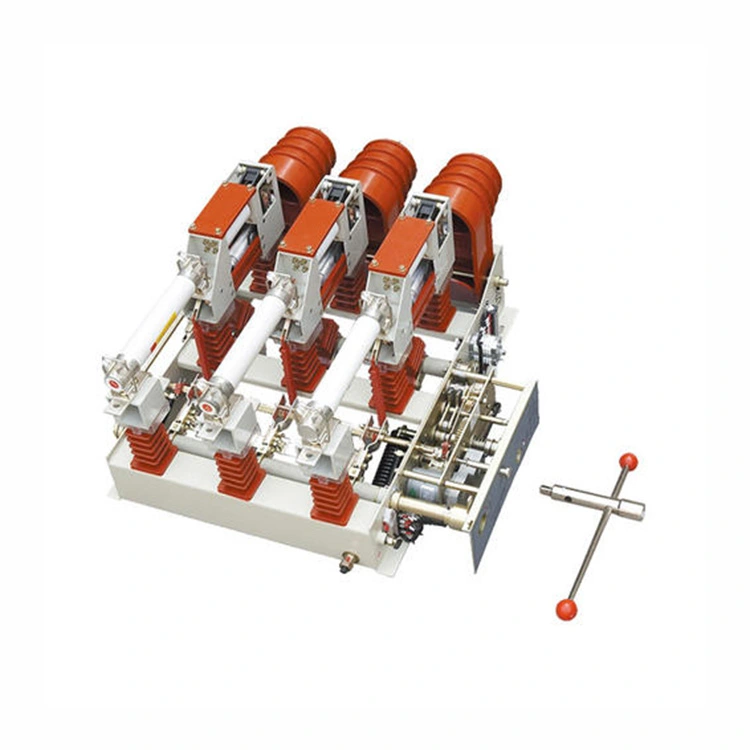

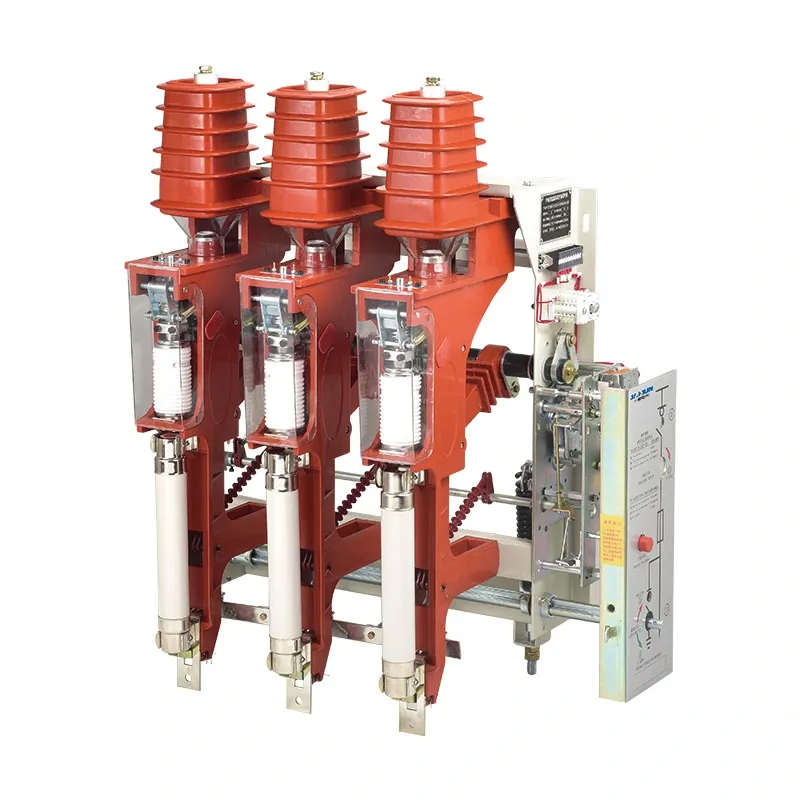

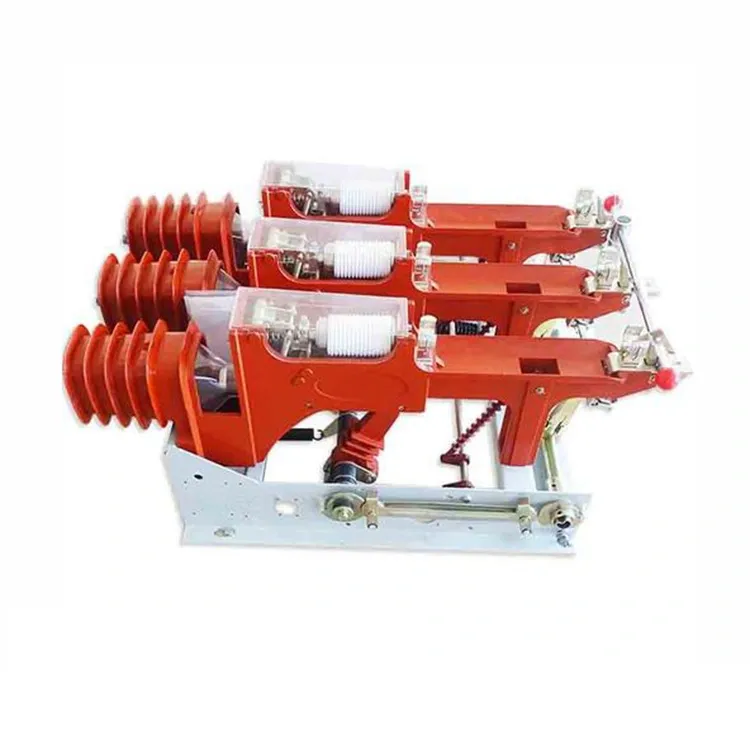

Rozłącznik obciążenia bezpiecznika próżniowego Mv 11kv

Rozłącznik obciążenia z bezpiecznikiem próżniowym średniego napięcia 11kv jest trójfazową rozdzielnicą średniego napięcia o napięciu znamionowym 12 kV i częstotliwości znamionowej 50 Hz. Przeznaczony jest do wytwarzania i wyłączania prądów obciążenia, prądów pętli, prądów transformatora bez obciążenia i prądów ładowania kabli, a także do zamykania prądów zwarciowych. Rozłącznik obciążenia wyposażony w uziemnik jest w stanie wytrzymać prądy zwarciowe. Cechę strukturalną można pokazać jak poniżej:

1. Rozłącznik obciążenia, uziemnik, bezpiecznik i mechanizm napędowy są zamontowane na jednej ramie, co pozwala na elastyczne kombinacje. Konstrukcja jest kompaktowa, ma małe wymiary gabarytowe i jest łatwa w montażu.

2. Wyposażona w izolowane osłony stałych styków, jednostka główna pierścieniowa zapewnia izolację wewnętrzną bez konieczności stosowania przegród międzyfazowych lub przegród izolacyjnych w punktach przerwania, co skutecznie zapobiega wyładowaniom łukowym wewnątrz szafy.

3. Pomiędzy rozłącznikiem bezpiecznika próżniowego średniego napięcia, uziemnikiem i bezpiecznikiem zapewniona jest niezawodna blokada mechaniczna, zapewniająca zgodność z wymogami bezpieczeństwa „pięciu zabezpieczeń”.

4. W rozłączniku bezpiecznika próżniowego średniego napięcia dostępne są dwa tryby pracy: obsługa ręczna i praca z napędem silnikowym z podwójnym zasilaniem AC/DC.

Parametr produktu:

Często zadawane pytania dotyczące produktu:

P: W jaki sposób technologia próżniowa poprawia wydajność wyłącznika obciążenia z bezpiecznikiem próżniowym średniego napięcia 11 kv?

Odp.: Przerywacz próżniowy zapewnia czyste i niezawodne medium gaszące łuk. Zapewnia szybkie wygaszanie łuku przy zerowym prądzie, zmniejsza zużycie styków, minimalizuje wymagania konserwacyjne i eliminuje problemy środowiskowe związane z gazem SF₆.

P: Jaką rolę odgrywają bezpieczniki w kombinacji rozłącznika obciążenia i bezpiecznika?

Odp.: Bezpieczniki działają jako zabezpieczenie rezerwowe, przerywając wysokie prądy zwarciowe przekraczające pojemność rozłącznika obciążenia. Obsługują również mechanizm zatrzaskowy, który powoduje otwarcie rozłącznika w przypadku awarii, zapewniając skoordynowane odłączenie obwodu.

P: Jakie są zalety w porównaniu z konwencjonalnym wyłącznikiem automatycznym?

Odp.: Podczas gdy wyłączniki oferują pełną zdolność usuwania zwarć, rozłącznik obciążenia z bezpiecznikiem próżniowym zapewnia bardziej kompaktowe, ekonomiczne i przyjazne w utrzymaniu rozwiązanie do zastosowań na poziomie dystrybucji. Szczególnie nadaje się do ochrony transformatorów, gdzie wystarczająca jest koordynacja bezpieczników i przełączników.
