A Aktualnyent Transformator (CT)jest kluczowym elementem nowoczesnych systemów elektrycznych i elektroenergetycznych, umożliwiającym dokładny pomiar prądu, ochronę systemu i monitorowanie energii bez bezpośredniego kontaktu elektrycznego. Wybór odpowiedniego przekładnika prądowego ma kluczowe znaczenie dla zapewnienia bezpieczeństwa, dokładności i długoterminowej niezawodności systemu.
W tym szczegółowym przewodniku badamy działanie przekładników prądowych, różne typy przekładników prądowych, kluczowe kryteria wyboru, klasy dokładności, najlepsze praktyki instalacyjne i zastosowania w świecie rzeczywistym. Niezależnie od tego, czy projektujesz przemysłowy system zasilania, modernizujesz monitorowanie energii, czy wybierasz przekładniki prądowe do przekaźników zabezpieczeniowych, ten artykuł pomoże Ci podjąć świadomą decyzję.

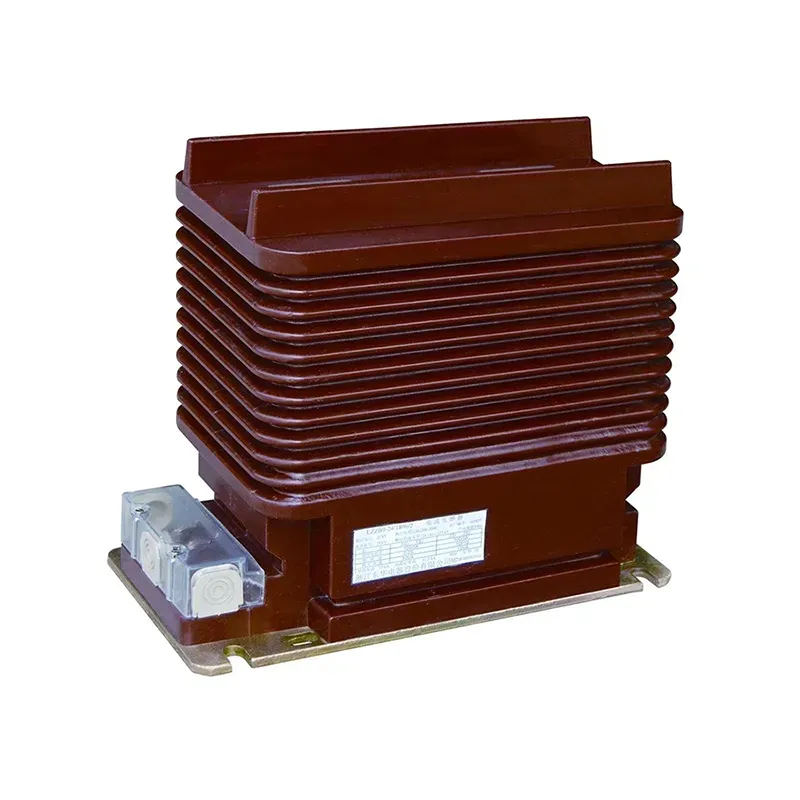

A Przekładnik prądowy (CT)jest przekładnikiem zaprojektowanym w celu redukcji wysokich wartości prądu przemiennego (AC) do niższego, znormalizowanego poziomu, który można bezpiecznie zmierzyć lub monitorować za pomocą mierników, przekaźników zabezpieczeniowych lub urządzeń sterujących.
CT są szeroko stosowane w:
Wykorzystując indukcję elektromagnetyczną, przekładnik prądowy zapewnia izolację galwaniczną pomiędzy obwodami wysokiego napięcia a sprzętem pomiarowym niskiego napięcia, znacznie poprawiając bezpieczeństwo systemu.
Zasada działania przekładnika prądowego opiera się naPrawo indukcji elektromagnetycznej Faradaya. Gdy prąd przepływa przez przewodnik pierwotny, wytwarza pole magnetyczne wokół rdzenia. Ten strumień magnetyczny indukuje proporcjonalny prąd w uzwojeniu wtórnym.
Na przykład przekładnik prądowy o wartości znamionowej1000A:5Aprzetwarza 1000 amperów prądu pierwotnego na akceptowalne 5 amperów dla przyrządów pomiarowych.
Przekładniki prądowe okienne mają okrągły otwór, przez który przechodzi przewód pierwotny. Są kompaktowe, niezawodne i powszechnie stosowane w rozdzielnicach i panelach dystrybucyjnych.
Przekładniki prądowe z dzielonym rdzeniem można instalować bez odłączania przewodu pierwotnego, co czyni je idealnymi do modernizacji istniejących systemów i audytów energetycznych.
Przekładniki prądowe typu szynowego wykorzystują wbudowany przewód pierwotny i są przeznaczone do zastosowań wysokoprądowych o doskonałej wytrzymałości mechanicznej.
Te przekładniki prądowe zawierają wiele zwojów uzwojenia pierwotnego i są wykorzystywane do zastosowań pomiarowych o niskim natężeniu i dużej dokładności.
Wybór odpowiedniego przekładnika prądowego wymaga zrównoważenia wydajności, bezpieczeństwa i kosztów. Poniżej znajdują się najważniejsze kryteria, które należy wziąć pod uwagę:
Wybierz przekładnik prądowy o znamionowym prądzie pierwotnym równym lub nieznacznie przekraczającym maksymalny prąd roboczy systemu.
Klasa dokładności określa, jak dokładnie przekładnik prądowy odtwarza prąd pierwotny. Jest to szczególnie istotne w przypadku systemów rozliczeniowych i ochronnych.
Obciążenie odnosi się do całkowitego obciążenia (w VA) podłączonego do wtórnego przekładnika prądowego. Przekroczenie obciążenia znamionowego zmniejsza dokładność i może spowodować przegrzanie.
Producenci lubiąXifadostarczamy dostosowane rozwiązania CT, które odpowiadają konkretnym wymaganiom systemowym, zapewniając optymalną wydajność i długoterminową niezawodność.
Klasy dokładności definiują dopuszczalny błąd przekładnika prądowego w określonych warunkach.
Wybór odpowiedniej klasy dokładności zapewnia zgodność z normami takimi jak IEC i IEEE, przy jednoczesnym zachowaniu wydajności systemu.
W nowoczesnych infrastrukturach elektroenergetycznych przekładniki prądowe odgrywają kluczową rolę w umożliwianiu inteligentnego monitorowania i strategii konserwacji predykcyjnej.
Właściwa instalacja jest niezbędna do zapewnienia bezpiecznego i dokładnego działania przekładnika prądowego.
Nieprawidłowa instalacja może prowadzić do niebezpiecznych przepięć i niedokładnych odczytów.
| Typ przekładnika prądowego | Główna zaleta | Typowe zastosowanie |
|---|---|---|
| Okno CT | Kompaktowy i ekonomiczny | Panele rozdzielcze |
| Przekładnik prądowy z dzielonym rdzeniem | Łatwa instalacja | Modernizacja energetyczna |
| CT typu prętowego | Wysoka wydajność prądowa | Podstacje |
| Tomografia komputerowa rany | Wysoka dokładność | Pomiar niskoprądowy |
Otwarty obwód wtórny przekładnika prądowego może generować niebezpiecznie wysokie napięcia, stwarzając poważne zagrożenie bezpieczeństwa i potencjalnie uszkadzając sprzęt.
Tradycyjne przekładniki prądowe są przeznaczone wyłącznie do prądu przemiennego. Do pomiaru prądu stałego wymagane są czujniki z efektem Halla.
Przy prawidłowej instalacji i warunkach pracy wysokiej jakości przekładnik prądowy może przetrwać 20–30 lat lub dłużej.
Nie koniecznie. Większa dokładność zwiększa koszty. Klasa dokładności powinna odpowiadać rzeczywistym wymaganiom aplikacji.
Wybór słusznościPrzekładnik prądowy (CT)to kluczowy krok w projektowaniu bezpiecznych, wydajnych i niezawodnych systemów elektrycznych. Rozumiejąc typy przekładników prądowych, klasy dokładności i wymagania aplikacji, inżynierowie i projektanci systemów mogą znacznie poprawić wydajność i zmniejszyć ryzyko operacyjne.
Jeśli szukasz niezawodnych i dostosowanych do indywidualnych potrzeb rozwiązań przekładników prądowych,Xifaoferuje szeroką gamę produktów CT zaprojektowanych z myślą o dokładności, trwałości i zgodności z międzynarodowymi standardami.
Aby dowiedzieć się więcej na temat wyboru idealnego przekładnika prądowego do swojego projektu lub poprosić o pomoc techniczną,skontaktuj się z namijuż dziś i pozwól naszym ekspertom pomóc Ci w niezawodnym zasilaniu Twojego systemu.
