WybórWyłącznik powietrzny ACBnie chodzi tylko o dopasowanie aktualnych ocen. Dla inżynierów, konstruktorów rozdzielnic, właścicieli fabryk, wykonawców projektów i zespołów zakupowych prawdziwym wyzwaniem jest wybór wyłącznika, który może chronić sprzęt, skracać przestoje, pasować do projektu rozdzielnicy, wspierać przyszłą ekspansję obciążenia i pozostać niezawodnym po latach pracy. W tym artykule wyjaśniono, jak działa wyłącznik powietrzny ACB, gdzie jest powszechnie stosowany, jakie specyfikacje mają największe znaczenie i w jaki sposób kupujący mogą uniknąć kosztownych błędów podczas wyboru. Wprowadza także praktyczne rozważania dotyczące zakupów, z którymi warto pracowaćWenzhou Xifa Electrical Equipment Co., Ltd.przy pozyskiwaniu rozwiązań ACB dla przemysłowych i komercyjnych systemów zasilania.
Spis treści
W systemie dystrybucji energii niskiego napięcia wyłącznik główny jest często traktowany jako jedna pozycja na liście zamówień. To ryzykowne podejście. Wyłącznik powietrzny ACB jest zwykle instalowany w krytycznym punkcie systemu, takim jak panel dopływowy, główna szafa rozdzielcza, panel wyjściowy generatora, strona wtórna transformatora lub duży obwód zasilający. Jeśli nie zadziała prawidłowo, rezultatem może nie być niewielka usterka elektryczna. Może to oznaczać wstrzymanie produkcji, uszkodzenie sprzętu, ryzyko pożaru lub kosztowną konserwację awaryjną.
Wielu kupujących szuka wyłącznika mocy wyłącznie według prądu znamionowego, na przykład 630 A, 1000 A, 1600 A, 2000 A lub 3200 A. Obecna ocena ma oczywiście znaczenie, ale nie jest to pełna historia. Wyłącznik musi także odpowiadać poziomowi zwarcia w miejscu instalacji, wymaganiom ochronnym obciążenia, konstrukcji rozdzielnicy, środowisku pracy i planowi konserwacji obiektu.
Dobry wyłącznik powietrzny ACB zapewnia układowi elektrycznemu kontrolowany sposób odłączania nieprawidłowego prądu. Chroni kable, szyny zbiorcze, transformatory, generatory, silniki i urządzenia końcowe. Co ważniejsze, daje pewność zespołom konserwacyjnym. Kiedy system jest zbudowany wokół wyłącznika o stabilnym działaniu mechanicznym, dokładnym wyzwalaniu i przejrzystych ustawieniach zabezpieczeń, zarządzanie całym pomieszczeniem dystrybucyjnym staje się łatwiejsze.
Prawdziwym pytaniem zakupowym nie jest po prostu „Ile kosztuje młot?” Lepszym pytaniem jest: „Czy ten wyłącznik będzie nadal prawidłowo chronił mój system, gdy usterka wystąpi w najgorszym możliwym momencie?”

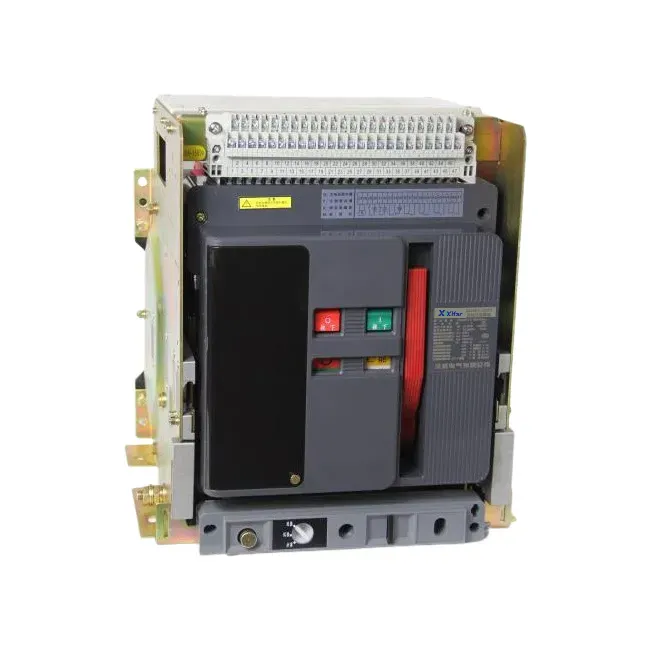

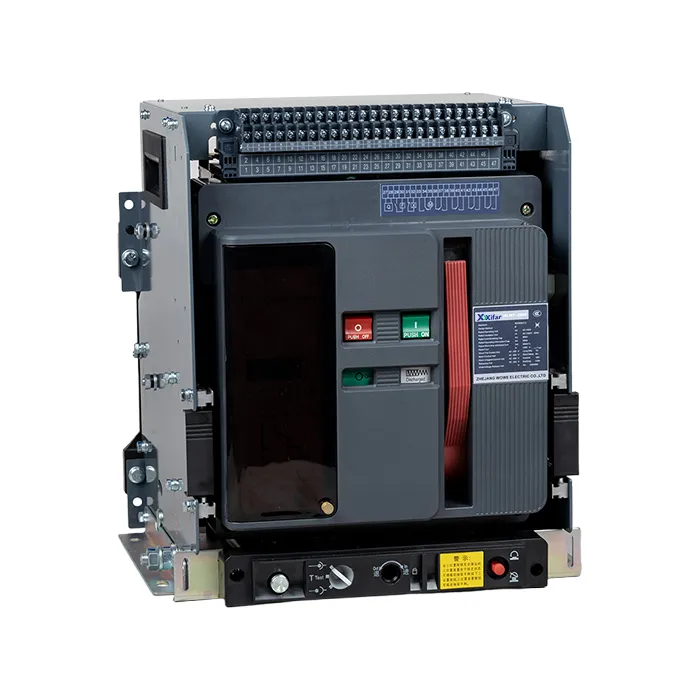

Wyłącznik powietrzny ACB to niskonapięciowe urządzenie przełączające i zabezpieczające, które wykorzystuje powietrze jako środek gaśniczy. Gdy styki rozłączą się podczas przerwania zwarcia, powstaje łuk elektryczny. Wyłącznik prowadzi i chłodzi łuk przez komory łukowe, aż do bezpiecznego przerwania prądu. Taka konstrukcja sprawia, że wyłączniki mocy nadają się do zastosowań wysokoprądowych i niskonapięciowych, gdzie ważna jest niezawodność, łatwość konserwacji i regulowana ochrona.
W praktyce wyłącznik powietrzny ACB może spełniać kilka ważnych funkcji. Może ręcznie lub elektrycznie włączać i wyłączać obwód. Może zadziałać automatycznie w przypadku wystąpienia przeciążenia, zwarcia, zbyt niskiego napięcia lub zwarcia doziemnego, w zależności od konfiguracji wyzwalacza. W wielu nowoczesnych systemach elektrycznych inteligentne wyzwalacze obsługują również pomiary, komunikację, rejestrację usterek i regulowane krzywe zabezpieczeń.
W porównaniu z mniejszymi wyłącznikami, na główny poziom dystrybucji mocy często wybiera się wyłącznik mocy, ponieważ może wytrzymać wyższe prądy ramowe i większe wymagania dotyczące przerywania zwarć. Łatwiej jest także sprawdzać i konserwować duże szafy elektryczne, szczególnie w przypadku konstrukcji wysuwnej. W przypadku obiektów, które nie mogą sobie pozwolić na długie przestoje, łatwość konserwacji nie jest małą zaletą.
Kupujący rzadko mają trudności, ponieważ nie mogą znaleźć wyłącznika powietrznego ACB. Mają trudności, ponieważ zbyt wiele modeli wygląda podobnie na papierze. Niska cena może na początku wyglądać atrakcyjnie, ale zły wybór może prowadzić do niedopasowania, opóźnienia w instalacji, przegrzania, kłopotliwych wyłączeń, słabej selektywności lub trudnej obsługi posprzedażnej.
Dla producentów paneli zgodność wymiarowa jest często poważnym problemem. Wyłącznik, który nie pasuje do konstrukcji szafy, może mieć wpływ na układ szyn zbiorczych, otwieranie drzwi, położenie dźwigni sterującej i przestrzeń konserwacyjną. Dla użytkowników fabrycznych największym problemem jest zwykle stabilna praca. Potrzebują wyłącznika, który wyłączy się wtedy, gdy powinien, pozostanie zamknięty, gdy system będzie sprawny i będzie można go serwisować bez niepotrzebnych przestojów.
Dla wykonawców ważna jest także szybkość dostawy i dokumentacja. Przed wysyłką projekt może wymagać zdjęć produktów, rysunków, schematów okablowania, raportów z testów, certyfikatów, danych z tabliczki znamionowej i informacji o opakowaniu. Jeśli dostawca nie będzie w stanie jasno odpowiedzieć, harmonogram projektu może ucierpieć.
| Obawy kupującego | Dlaczego to ma znaczenie | Co potwierdzić przed złożeniem zamówienia |
|---|---|---|
| Obecna niezgodność ocen | Niewymiarowy wyłącznik może się przegrzewać lub wyłączać zbyt często, natomiast zbyt duży wyłącznik może zmniejszyć dokładność zabezpieczenia. | Prąd znamionowy, rozmiar ramy, rodzaj obciążenia, przyszły dodatek na rozbudowę. |
| Niewystarczająca zdolność wyłączania | Wyłącznik może nie przerwać bezpiecznie wysokiego prądu zwarciowego w miejscu instalacji. | Icu, Ics, obliczenia zwarć w miejscu, moc transformatora. |
| Niewłaściwa struktura instalacji | Wyłącznik może nie pasować do rozdzielnicy lub może być niewygodny w utrzymaniu. | Typ stały lub wysuwny, wymiary, wycięcie w panelu, połączenie szyn zbiorczych. |
| Niedokładne ustawienie ochrony | Słaba koordynacja może spowodować niepotrzebne przestoje lub brak odizolowania właściwej strefy usterek. | Typ wyzwalacza, zwłoka długoterminowa, zwłoka krótkotrwała, ustawienia bezzwłoczne i zwarcia doziemnego. |
| Słabe wsparcie techniczne | Kupujący mogą napotkać opóźnienia podczas instalacji, testowania lub uruchomienia. | Szybkość reakcji dostawcy, rysunki, instrukcje, wsparcie w zakresie okablowania, obsługa posprzedażna. |
Wybór profesjonalnego wyłącznika powietrznego ACB rozpoczyna się od układu elektrycznego, a nie od strony katalogu. Przed zatwierdzeniem modelu kupujący powinni zebrać podstawowe informacje o projekcie, w tym napięcie znamionowe, prąd znamionowy, częstotliwość, liczbę biegunów, poziom zwarcia, typ szafy, metodę działania, wymagania dotyczące ochrony i potrzeby komunikacyjne.
Prąd znamionowy jest zwykle pierwszym parametrem, o którym wspominają kupujący. Jednak znamionowa zdolność wyłączania zwarć jest równie ważna. Wyłącznik o dużej ostatecznej zdolności wyłączania, ale niższej zdolności wyłączania może nie być najlepszym wyborem dla wymagających systemów przemysłowych. W przypadku obciążeń krytycznych kupujący powinni zwrócić uwagę zarówno na wartości Icu, jak i Ics.
Na szczególną uwagę zasługuje wyzwalacz. Podstawowa jednostka zabezpieczająca może wystarczyć do prostego panelu dystrybucyjnego, natomiast nowoczesna fabryka, centrum danych, budynek komercyjny lub projekt dotyczący energii odnawialnej może wymagać bardziej zaawansowanych funkcji zabezpieczeń i monitorowania. Regulowane ustawienia mogą pomóc poprawić selektywność pomiędzy urządzeniami nadrzędnymi i końcowymi.
Praktyczna wskazówka dla zespołów zakupowych: prosząc o wycenę, należy przesłać dostawcy rysunek panelu, napięcie systemu, prąd znamionowy, liczbę biegunów, wymaganą zdolność wyłączania, typ instalacji i listę akcesoriów. Ogranicza to komunikację w obie strony i pozwala uniknąć błędów modelu.
Kupujący często porównują wyłączniki mocy z wyłącznikami MCCB i VCB. Różnica nie polega na tym, który z nich jest ogólnie lepszy. Zależy to od poziomu napięcia, zakresu prądu, pozycji instalacji, wymagań dotyczących ochrony, oczekiwań w zakresie konserwacji i budżetu.
Wyłącznik w obudowie formowanej jest szeroko stosowany w obwodach zasilających o niższym natężeniu prądu, panelach maszynowych i kompaktowych zastosowaniach dystrybucyjnych. Jest ekonomiczny, kompaktowy i prosty w montażu. Jednakże, gdy prąd systemu staje się wyższy, a wymagania dotyczące ochrony stają się bardziej zaawansowane, bardziej odpowiedni staje się wyłącznik powietrzny ACB.
Wyłącznik próżniowy jest zwykle stosowany w systemach średniego napięcia. Wygaszanie łuku odbywa się wewnątrz przerywacza próżniowego, który różni się od konstrukcji komory łuku powietrznego w wyłączniku mocy. Krótko mówiąc, wyłączniki mocy są powszechnie wybierane do dystrybucji głównej niskiego napięcia, podczas gdy wyłączniki VCB są wybierane do dystrybucji średniego napięcia.
| Typ wyłącznika | Wspólny poziom napięcia | Typowe zastosowanie | Główna zaleta |
|---|---|---|---|
| Wyłącznik powietrzny ACB | Dystrybucja mocy niskiego napięcia | Główny panel wejściowy, duży zasilacz, wyjście generatora, strona wtórna transformatora | Wysoka wydajność prądowa, regulowane zabezpieczenie, wygodna konserwacja, inteligentne opcje |
| Wyłącznik automatyczny MCCB w obudowie formowanej | Dystrybucja niskiego napięcia | Obwody odgałęzione, mniejsze zasilacze, panele maszynowe | Kompaktowy rozmiar, ekonomiczny koszt, łatwa instalacja |
| Wyłącznik próżniowy VCB | Dystrybucja średniego napięcia | Podstacje, rozdzielnice średniego napięcia, przemysłowe sieci elektroenergetyczne | Silne gaszenie łuku w próżni, odpowiednie do przerw w średnim napięciu |
Wyłącznik powietrzny ACB jest często używany wszędzie tam, gdzie dystrybucja energii niskiego napięcia wymaga silnej ochrony i niezawodnego przełączania. Występuje w zakładach przemysłowych, budynkach komercyjnych, centrach danych, pomieszczeniach dystrybucji energii, szpitalach, lotniskach, obiektach transportu kolejowego, stacjach uzdatniania wody, projektach górniczych i systemach energii odnawialnej.
W zakładach produkcyjnych wyłącznik mocy może chronić główną linię dopływową warsztatu. W budynku komercyjnym może pełnić funkcję głównego wyłącznika w rozdzielnicy niskiego napięcia. W centrum danych może pomóc chronić krytyczne ścieżki zasilania, gdzie przestoje są niezwykle kosztowne. W stacjach OZE wyłączniki mocy mogą być stosowane w szafach rozdzielczych niskiego napięcia połączonych z transformatorami, falownikami lub systemami pomocniczymi.
Wspólny punkt wszystkich tych zastosowań jest prosty: system potrzebuje niezawodnego urządzenia w kluczowym położeniu ochronnym. Kiedy obciążenie elektryczne jest duże, prąd zwarciowy jest poważny, a środowisko pracy nie toleruje powtarzających się awarii, odpowiednio dobrany wyłącznik powietrzny ACB staje się niezbędną inwestycją, a nie opcjonalnym elementem.
Rzetelny dostawca powinien zrobić więcej, niż tylko sprzedawać młot. Dostawca powinien rozumieć warunki pracy leżące u podstaw zamówienia. Dla kupujących, którzy nie są specjalistami w dziedzinie elektryki, ma to jeszcze większe znaczenie. Jasna komunikacja techniczna może zapobiec błędnemu wyborowi modelu przed rozpoczęciem produkcji.
Wenzhou Xifa Electrical Equipment Co., Ltd. dostarcza produkty elektryczne do zastosowań związanych z dystrybucją energii, w tym rozwiązania ACB z wyłącznikami powietrznymi do systemów niskiego napięcia. Dla kupujących wartością nie jest tylko sam produkt, ale także rekomendacja modelu, możliwości produkcyjne, opcje dostosowywania, testy fabryczne i wsparcie komunikacyjne przed dostawą i po dostawie.
Oceniając dostawcę, kupujący powinni zadawać pytania praktyczne. Czy dostawca może dostarczyć rysunki techniczne? Czy mogą zalecić prawidłowe wartości znamionowe prądu i zdolność wyłączania na podstawie informacji o projekcie? Czy obsługują konstrukcje typu stałego i wysuwnego? Czy mogą zapewnić akcesoria, takie jak napędy silnikowe, wyzwalacze wzrostowe, wyzwalacze podnapięciowe, styki pomocnicze i inteligentne wyzwalacze? Czy mogą szybko reagować, gdy instalator ma pytania?
| Punkt oceny dostawcy | Na co powinien zwrócić uwagę kupujący |
|---|---|
| Asortyment produktów | Wiele wartości znamionowych prądu, opcji biegunów, trybów pracy i konfiguracji akcesoriów. |
| Wsparcie techniczne | Jasna komunikacja dotycząca wyboru, rysunków, okablowania, instalacji i uruchomienia. |
| Kontrola jakości | Rutynowa inspekcja fabryczna, kontrola działania mechanicznego, kontrola izolacji i weryfikacja działania wyłączającego. |
| Możliwość personalizacji | Wsparcie w zakresie wymagań specyficznych dla projektu, dopasowania szafek, akcesoriów i potrzeb w zakresie opakowań. |
| Koordynacja dostaw | Rozsądny czas realizacji, opakowanie eksportowe, dokumenty wysyłkowe i responsywne aktualizacje zamówień. |
Nawet wysokiej jakości wyłącznik powietrzny ACB wymaga prawidłowego montażu i okresowych przeglądów. Elektryczny sprzęt ochronny działa pod wpływem naprężeń mechanicznych, termicznych i elektrycznych. Kurz, wilgoć, luźne połączenia, starzejący się smar, zużycie styków i złe warunki pracy mogą zmniejszyć długoterminową niezawodność.
Plan konserwacji nie musi być skomplikowany, ale musi być spójny. Operatorzy powinni utrzymywać rozdzielnicę w czystości i suchości, sprawdzać, czy nie występuje nieprawidłowe nagrzewanie, sprawdzać szczelność połączeń, weryfikować mechanizm operacyjny i przeglądać zapisy wyłączeń, jeśli są dostępne. W przypadku wyłączników mocy w wersji wysuwnej mechanizm zębatkowy powinien być obsługiwany prawidłowo, aby uniknąć uszkodzeń mechanicznych.
W wielu przypadkach awaria wyłącznika nie jest nagła. Występują sygnały ostrzegawcze, takie jak nietypowy hałas, zapach spalenizny, widoczne odbarwienie, niestabilne zamykanie, częste irytujące wyłączanie lub nietypowy wzrost temperatury na zaciskach. Zignorowanie tych znaków może zamienić wykonalny problem konserwacyjny w poważną awarię elektryczną.
Głównym celem wyłącznika powietrznego ACB jest ochrona systemów dystrybucji energii niskiego napięcia przed przeciążeniem, zwarciem, zwarciem doziemnym i innymi nietypowymi warunkami elektrycznymi. Umożliwia także operatorom bezpieczne przełączanie dużych obwodów podczas normalnej pracy lub konserwacji.
Wyłącznik powietrzny ACB jest stosowany głównie w systemach dystrybucji niskiego napięcia. W przypadku zastosowań średniego napięcia bardziej odpowiednim wyborem jest wyłącznik próżniowy VCB. Kupujący powinni potwierdzić napięcie systemu przed wyborem typu wyłącznika.
Wyłączniki mocy typu stacjonarnego są często bardziej kompaktowe i ekonomiczne. Wysuwne wyłączniki mocy są łatwiejsze do sprawdzania, wymiany i konserwacji bez większego demontażu szafy. W przypadku ważnych systemów zasilania, w których liczy się szybkość konserwacji, często preferowany jest typ wysuwny.
Jeśli system wymaga regulowanej ochrony, wyświetlania prądu, rejestracji usterek, komunikacji lub lepszej koordynacji z innymi urządzeniami zabezpieczającymi, praktycznym wyborem jest inteligentny wyzwalacz. W przypadku prostszych systemów wystarczający może być podstawowy wyzwalacz.
Prąd znamionowy należy dobrać w zależności od rzeczywistego prądu obciążenia, wydajności transformatora, rozmiaru kabla, warunków temperaturowych i przyszłego planu rozbudowy. Nie należy go wybierać jedynie poprzez zgadywanie lub kopiowanie starego numeru modelu.
Zdolność wyłączania pokazuje, czy wyłącznik może bezpiecznie przerwać wysoki prąd zwarciowy. Jeśli wybrany wyłącznik ma niewystarczającą zdolność wyłączania, może ulec awarii podczas poważnej awarii. Jest to jeden z najważniejszych parametrów bezpieczeństwa przy doborze wyłącznika mocy.
Tak. W zależności od potrzeb projektu kupujący mogą zażądać różnych wartości znamionowych prądu, liczby biegunów, trybów pracy, konstrukcji instalacyjnych, wyzwalaczy, akcesoriów i wymagań dotyczących opakowania. Szczegóły projektu najlepiej podać przed wyceną.
Należy podać napięcie znamionowe, prąd znamionowy, liczbę biegunów, zdolność wyłączania, typ instalacji, tryb pracy, wymagania dotyczące wyzwalacza, listę akcesoriów, ilość, miejsce docelowe projektu i wszelkie rysunki szafy, jeśli są dostępne. Pomaga to dostawcy dokładniej polecić właściwy wyłącznik powietrzny ACB.
Wybór wyłącznika powietrznego ACB to decyzja wpływająca na bezpieczeństwo systemu, efektywność konserwacji i długoterminowe koszty operacyjne. Dobrze dobrany wyłącznik pomaga chronić cenny sprzęt, ograniczać nieplanowane przestoje i zapewnia zespołowi elektrycznemu większą pewność podczas zarządzania krytycznymi systemami dystrybucyjnymi.
Jeśli planujesz projekt dystrybucji niskiego napięcia, modernizację rozdzielnicy, zakup wyłączników mocy do montażu paneli lub porównanie modeli dla obiektu przemysłowego, firma Wenzhou Xifa Electrical Equipment Co., Ltd. może pomóc Ci w dokonaniu przeglądu kluczowych punktów wyboru i zapewnieniu odpowiednich opcji produktów w oparciu o Twoje zastosowanie.
Aby uzyskać informacje na temat wyboru modelu, szczegółów technicznych, pomocy w zakresie wyceny lub niestandardowych wymagań dotyczących wyłączników powietrznych ACB, prosimy o kontaktskontaktuj się z namijuż dziś i udostępnij specyfikacje swojego projektu. Nasz zespół pomoże Ci znaleźć praktyczne, bezpieczne i opłacalne rozwiązanie dla Twojego systemu dystrybucji energii.
