Transformator mocy 200 kva od 15 kv do 0,4 kv

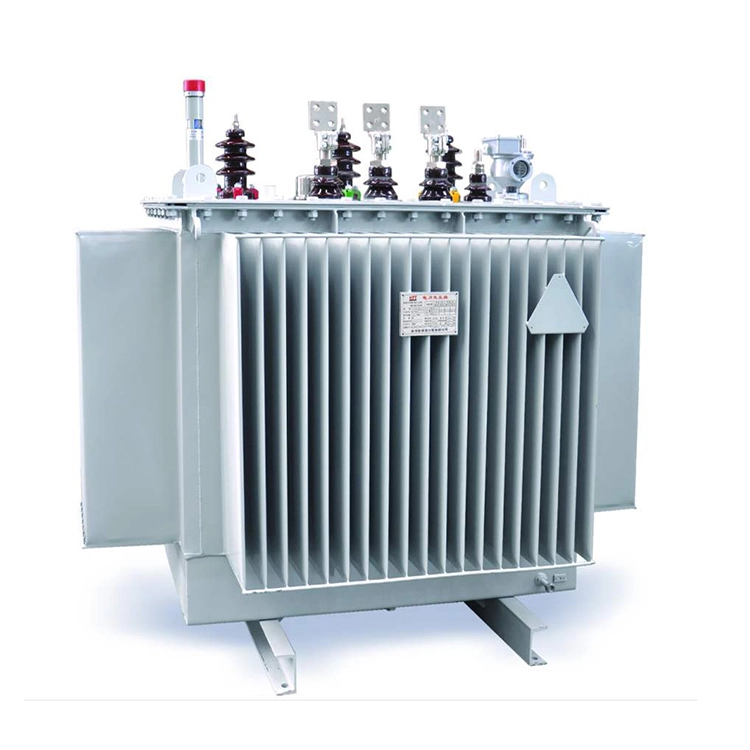

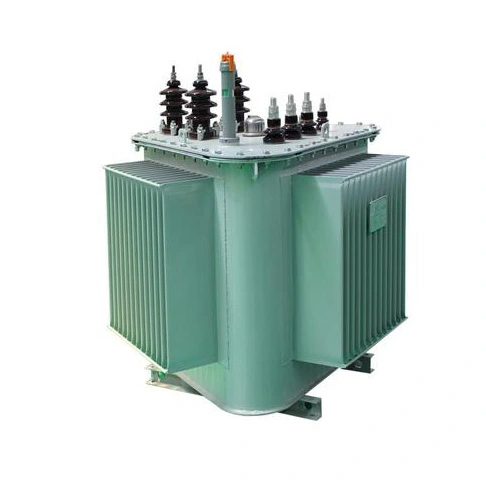

transformator mocy 200 kva na 15 kv do 0,4 kv to rodzaj transformatora mocy o mocy znamionowej 200 kva, napięciu wejściowym 15 kv i napięciu wyjściowym 0,4 kv.

Nasza firma wykorzystuje stal krzemową o wysokiej przewodności magnetycznej, która jest dalej przetwarzana na wysokiej jakości arkusze stali krzemowej walcowanej na zimno, a następnie układana razem. Wykorzystując folię do uzwojeń cewek oraz nowe materiały i procesy izolacyjne, transformator mocy 200 kva na 15 kv do 0,4 kv charakteryzuje się odpornością na wysoką temperaturę, odpornością na wstrząsy i całkowicie uszczelnioną konstrukcją.

Konstrukcja w pełni uszczelnionej konstrukcji zapewnia stabilną jakość oleju transformatorowego, wydłuża cykl konserwacji, a jednocześnie cały zbiornik oleju składający się z radiatorów z blachy falistej jest produkowany przy użyciu procesów fosforanowania i wielowarstwowego natryskiwania antykorozyjnego, co zapewnia doskonałą odporność na warunki atmosferyczne.

Grupa przyłączeniowa transformatora mocy 200kva na 15kv na 0,4kv to Dyn11, która ogranicza wpływ harmonicznych na sieć energetyczną i poprawia jakość zasilania.

Parametr techniczny:

P: Jakie elementy kontroli powinien przejść transformator mocy 200 kva o napięciu 15 kv do 0,4 kv przed opuszczeniem fabryki?

Odp.: Aby zapewnić stabilną i wydajną pracę transformatora, przed jego wyprodukowaniem zostanie przeprowadzona seria testów. Aby wykonać test rezystancji prądu stałego, zmierz rezystancję prądu stałego trójfazowego uzwojenia wysokiego i niskiego napięcia, sprawdź współczynnik równowagi trójfazowej oraz rozwiąż problemy z uszkodzonymi przewodami i słabym lutowaniem. Do testu przekładni napięciowej należy zmierzyć rzeczywisty stosunek 15 kV/0,4 kV, potwierdzić dokładność położenia zaczepu i nie ma błędu w liczbie zwojów. Do testu rezystancji izolacji użyj miernika wielofunkcyjnego, aby zmierzyć izolację między wysokim i niskim napięciem oraz między wysokim i niskim napięciem a uziemieniem i określić, czy izolacja jest odpowiednia. Test napięcia wytrzymywanego przy częstotliwości sieciowej przechodzi test napięcia wytrzymywanego między wysokim i niskim napięciem a ziemią, między niskim napięciem a ziemią oraz między wysokim i niskim napięciem, aby ocenić wytrzymałość izolacji itp.

P: Dlaczego konieczne jest przeprowadzenie testu zamykania impulsowego nowo zainstalowanych lub przewożonych transformatorów mocy 200 kva na 15 kv do 0,4 kv przed ich oddaniem do eksploatacji?

Odp.: Usunięcie transformatorów bez obciążenia z sieci energetycznej spowoduje przepięcie robocze. W systemie uziemienia małego prądu amplituda tego przepięcia może osiągnąć 3 do 4-krotność znamionowego napięcia fazowego; w dużym systemie uziemiającym amplituda roboczego przepięcia może również osiągnąć 3-krotność znamionowego napięcia fazowego. Dlatego też, aby sprawdzić, czy izolacja transformatora wytrzymuje napięcie znamionowe i przepięcie robocze podczas pracy, przed oddaniem do eksploatacji transformatorów mocy od 200 kva do 0,4 kv należy przeprowadzić kilka testów zamykania impulsowego.

Ponadto, gdy transformator bez obciążenia zostanie uruchomiony, wygenerowany zostanie udarowy prąd wzbudzenia o wartości, która może osiągnąć 6–8 razy większą wartość prądu znamionowego. Ponieważ udarowy prąd wzbudzenia wygeneruje dużą siłę elektrodynamiczną, przeprowadzenie testu zamykania impulsu jest również skuteczną metodą sprawdzenia wytrzymałości mechanicznej transformatorów mocy od 200 kva do 15 kv do 0,4 kv oraz tego, czy zabezpieczenie przekaźnika nie będzie działać prawidłowo.
