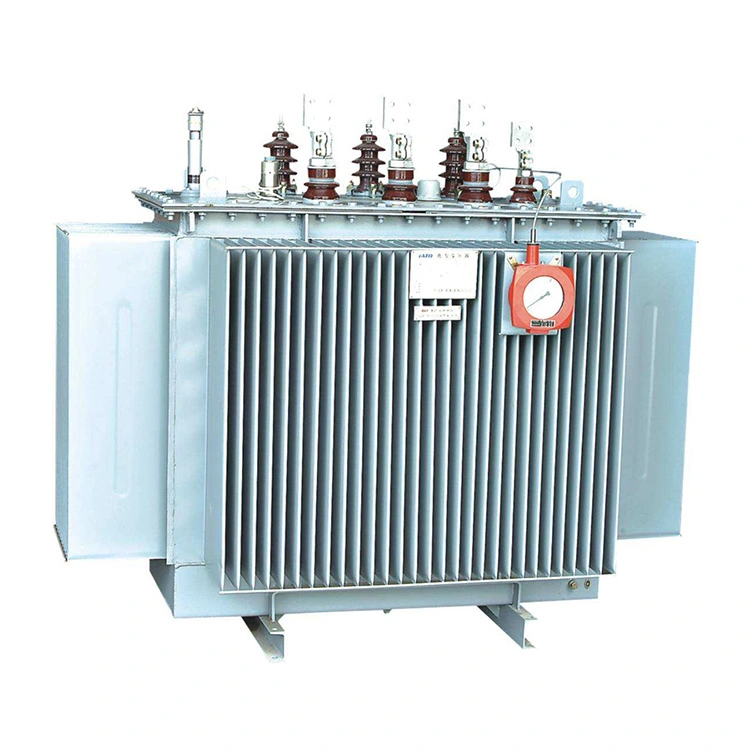

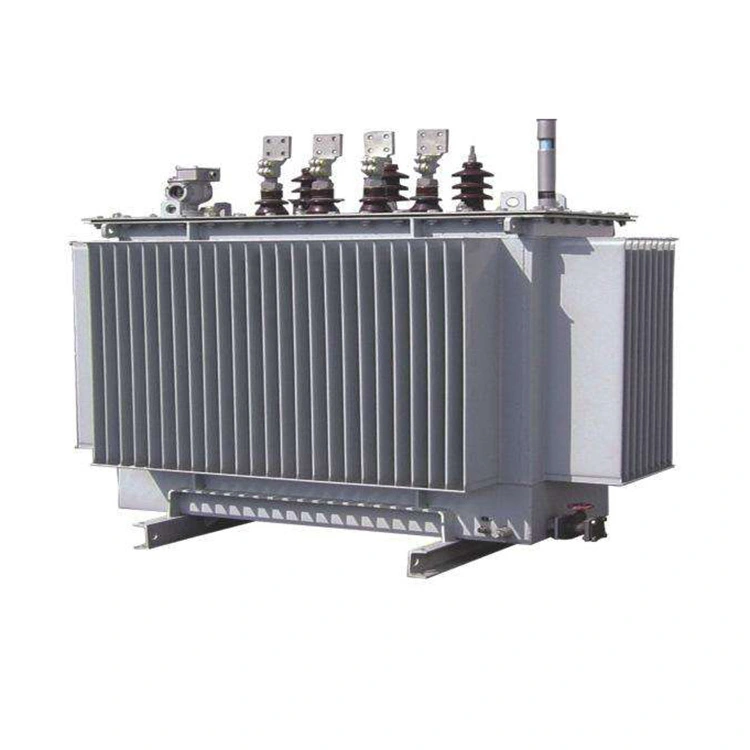

Transformator mocy zanurzony w oleju 10 kv 1600 kva

Rdzeń transformatora mocy zanurzonego w oleju o mocy 10 kv 1600 kva jest wytwarzany przez układanie wysokiej jakości blach ze stali krzemowej walcowanej na zimno. To znacznie zmniejsza straty bez obciążenia i prąd bez obciążenia. Rdzeń jest ze sobą łączony, co zapewnia jego szczelność i minimalizuje hałas. Zarówno uzwojenia wysokiego, jak i niskiego napięcia są uzwojone miedzią beztlenową. Uzwojenie niskiego napięcia ma strukturę podwójnej lub czterospiralnej, natomiast uzwojenie wysokiego napięcia ma wielowarstwową strukturę cylindryczną.

W zanurzonym w oleju transformatorze mocy 10 kv 1600 kva zastosowano technologię Dyn11, która zmniejsza wpływ harmonicznych na sieć energetyczną i poprawia jakość zasilania. Przyjmuje całkowicie uszczelnioną strukturę, która wydłuża żywotność.

Transformator mocy zanurzony w oleju o mocy 10 kv 1600 kva jest bezobsługowy, a faktycznie zmierzony poziom hałasu jest niższy niż standardowy. W przeciwieństwie do zwykłych transformatorów zanurzonych w oleju, całkowicie uszczelnione transformatory nie wymagają zbiornika oleju. Zmiany objętości oleju można automatycznie regulować i kompensować poprzez elastyczność blach falistych w zbiorniku oleju.

Parametr techniczny:

Cechy transformatora mocy zanurzonego w oleju 10 kv 1600 kva

1. Jego rdzeń jest wykonany przez układanie w stosy zorientowanych blach ze stali krzemowej o grubości od 0,18 do 0,3 milimetra w procesach tłoczenia i ścinania, co zapewnia dobrą stabilność.

2. Cewka wykonana jest z czystej miedzi. W obwodach wysokiego napięcia stosuje się drut emaliowany poliimidem; podczas gdy w obwodach niskiego napięcia stosuje się drut z miedzi beztlenowej lub folię miedzianą, aby poprawić odporność na zwarcia.

3. „Zastosowanie symbolu połączenia „Dyn11” pozwala uniknąć wpływu harmonicznych wyższego rzędu. Skutecznie przeciwdziała wpływom nieskompensowanych obciążeń i poprawia jakość zasilania.”

4. Transformator mocy zanurzony w oleju o mocy 10 kv 1600 kva wykorzystuje próżniowy wtrysk oleju w celu usunięcia pęcherzyków powietrza z rdzenia, zapewniając stabilność działania izolacji.

5. Transformator przed opuszczeniem fabryki przechodzi rygorystyczne kontrole i jest w pełni zgodny z normami IEC i ISO.

Proces produkcyjny i konstrukcja całkowicie uszczelnionych transformatorów zanurzonych w oleju różnią się od zwykłych transformatorów zanurzonych w oleju.

(1) Korpus całkowicie uszczelnionego transformatora zanurzonego w oleju jest napełniany olejem pod próżnią, co całkowicie usuwa wilgoć i powietrze z materiałów izolacyjnych, zapewniając długoterminową żywotność transformatora.

(2) W przypadku całkowicie uszczelnionych transformatorów mocy zanurzonych w oleju o napięciu 10 kv i mocy 1600 kva, w zbiorniku oleju zastosowano zbiornik falisty lub składane urządzenie rozpraszające ciepło, a zbiornik oleju jest wyeliminowany. Zmiana objętości oleju jest kompensowana przez elastyczność zbiornika oleju.

Ponieważ korpus całkowicie uszczelnionego transformatora zanurzonego w oleju jest odizolowany od powietrza, nie ma kontaktu między olejem a powietrzem, więc izolacja nie ulegnie zawilgoceniu, a tempo starzenia zostanie znacznie zmniejszone. W rezultacie poprawia się niezawodność i żywotność transformatora. Nie ma potrzeby przeglądu przed rozpoczęciem pracy, dzięki czemu użytkownicy mogą zaoszczędzić na kosztach.

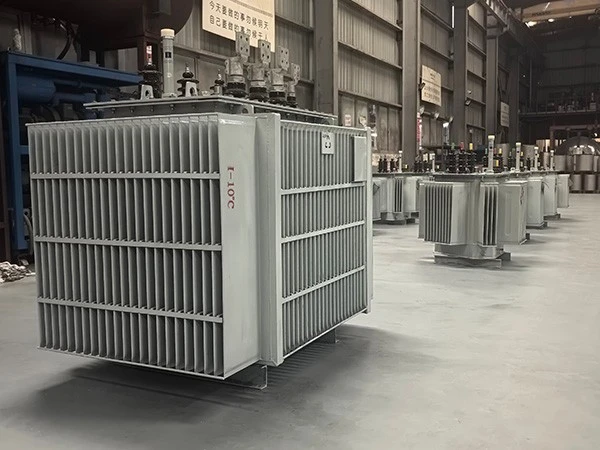

Warsztat

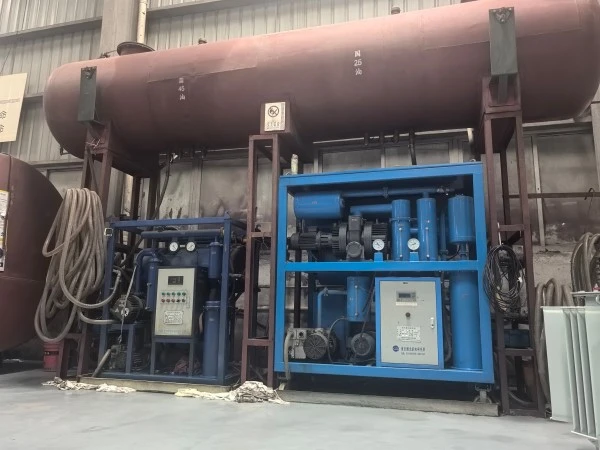

Sprzęt

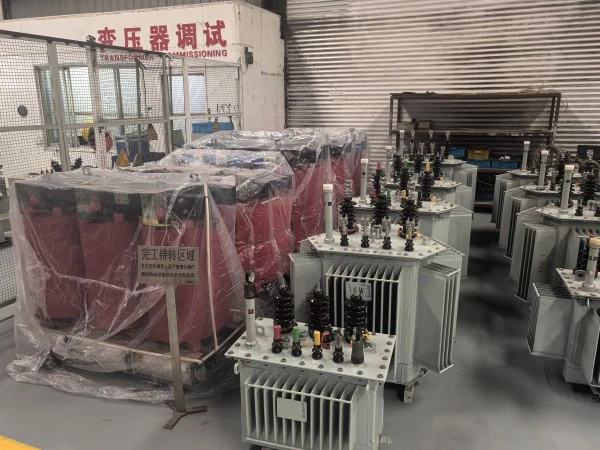

Test
