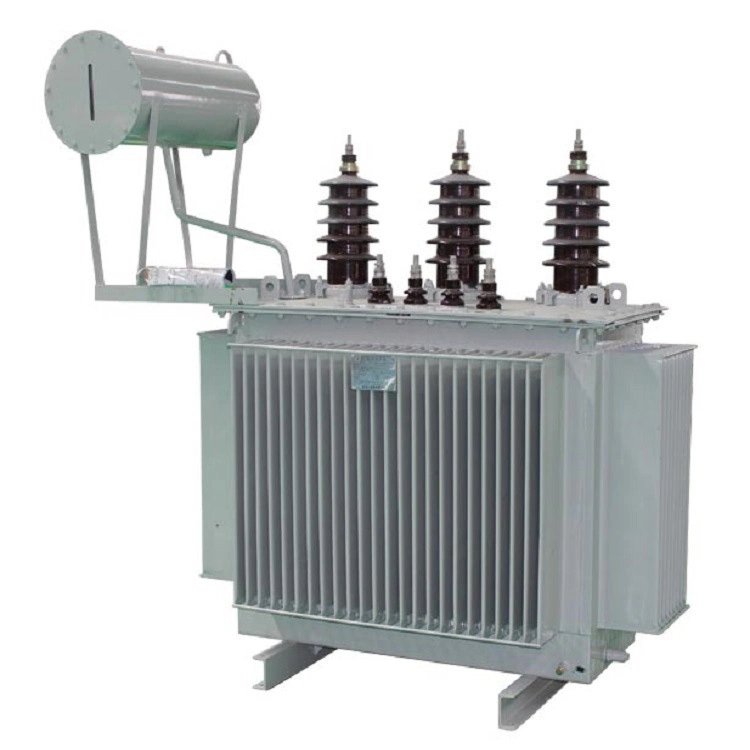

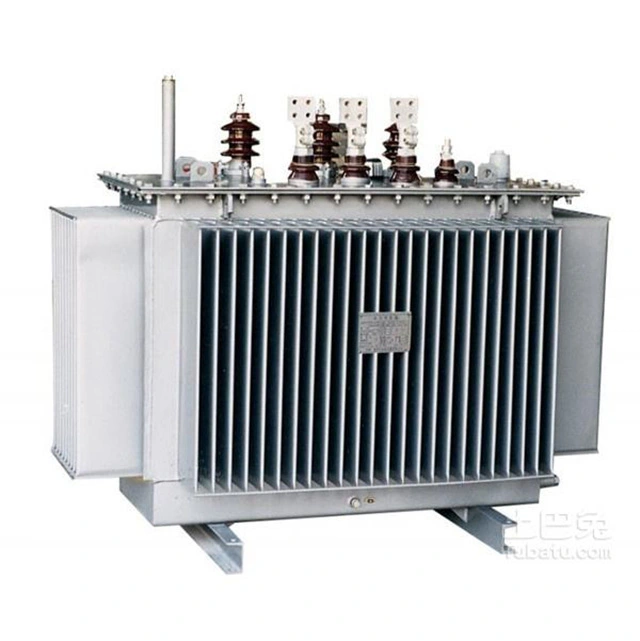

Transformator mocy elektrycznej o mocy 500 kva

Transformator do dystrybucji energii elektrycznej o mocy 500 kva ma następujące kluczowe zalety: zaawansowaną technologię izolacji zapewniającą większe bezpieczeństwo. Cicha praca i minimalne wymagania konserwacyjne. Został specjalnie zaprojektowany do wydajnej pracy w środowiskach komercyjnych i przemysłowych, a jego moc 500 kVA zapewnia zarówno opłacalność, jak i ochronę środowiska.

Użytkownicy mogą wybrać uzwojenia aluminiowe, aby osiągnąć równowagę pomiędzy kosztami i wydajnością, lub uzwojenia miedziane, zapewniające lepszą przewodność, mniejsze straty i doskonałą odporność na ciepło.

Wzrost temperatury można wybrać jako 150 ℃, 115 ℃ lub 80 ℃. Te ostatnie mogą poprawić wydajność i wydłużyć żywotność izolacji w wysokich temperaturach otoczenia lub przy ciągłych obciążeniach i mogą wykorzystywać materiały o temperaturze do 220°C lub wyższej.

Typy obudów rozdzielczych transformatorów mocy 500 kva obejmują wentylowane obudowy NEMA 1 odpowiednie do suchych środowisk wewnętrznych, obudowy NEMA 3R z osłonami przeciwdeszczowymi odpowiednie do środowisk zewnętrznych/wilgotnych oraz całkowicie zamknięte obudowy odpowiednie do obszarów pyłoszczelnych, odpornych na wilgoć, korozyjnych lub niebezpiecznych.

Parametr techniczny:

Dlaczego nie użyć całego kawałka stali krzemowej jako rdzenia, zamiast przetwarzać go na arkusz?

Dzieje się tak, ponieważ rdzeń przypominający arkusz może zmniejszyć inny rodzaj strat żelaza, „stratę prądów wirowych”. Kiedy pracuje transformator dystrybucyjny energii elektrycznej o mocy 500 kva, w cewce występuje prąd przemienny, a generowany przez niego strumień magnetyczny ma naturalnie zmienny charakter. Ten zmienny strumień magnetyczny generuje prąd indukowany w żelaznym rdzeniu. Indukowany prąd wytwarzany w żelaznym rdzeniu krąży po okręgu w płaszczyźnie prostopadłej do strumienia magnetycznego, dlatego nazywa się go prądem wirowym. Utrata prądu wirowego powoduje również nagrzewanie się żelaznego rdzenia.

Aby zmniejszyć straty prądów wirowych, żelazny rdzeń transformatora elektroenergetycznego dystrybucyjnego o mocy 500 kva jest wykonany poprzez ułożenie wzajemnie izolowanych arkuszy stali krzemowej, tak aby prąd wirowy płynął wąskim, wydłużonym obwodem przez mniejszy przekrój poprzeczny, zwiększając w ten sposób opór na ścieżce prądu wirowego. Jednocześnie krzem zawarty w stali krzemowej zwiększa rezystywność materiału, co również odgrywa rolę w zmniejszaniu prądów wirowych.

W przypadku rdzeni transformatorów dystrybucyjnych o mocy 500 kva wybiera się zazwyczaj blachy ze stali krzemowej walcowanej na zimno o grubości 0,35 mm. W zależności od wielkości wymaganego rdzenia, jest on cięty na długi arkusz. Teoretycznie, aby zmniejszyć prąd wirowy, im cieńsza blacha ze stali krzemowej i im węższe zachodzące na siebie paski blachy, tym lepszy efekt. To nie tylko zmniejsza straty prądu wirowego, obniża wzrost temperatury, ale także oszczędza materiał, jakim są blachy ze stali krzemowej.

Jednak przy wykonywaniu rdzeni transformatorów z blachy krzemowej nie opiera się to wyłącznie na wspomnianych korzystnych czynnikach, ponieważ wykonanie żelaznego rdzenia w ten sposób znacznie wydłuży czas pracy i zmniejszy efektywny przekrój poprzeczny żelaznego rdzenia. Dlatego wykonując rdzenie transformatorów z blach ze stali krzemowej, należy wziąć pod uwagę konkretną sytuację, rozważyć zalety i wady oraz wybrać optymalny rozmiar.
