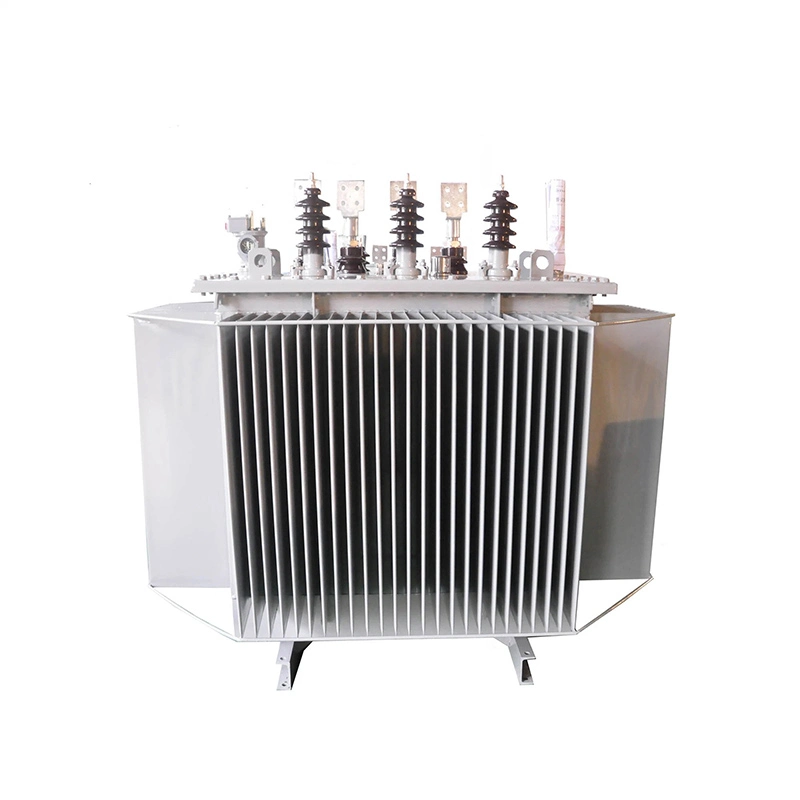

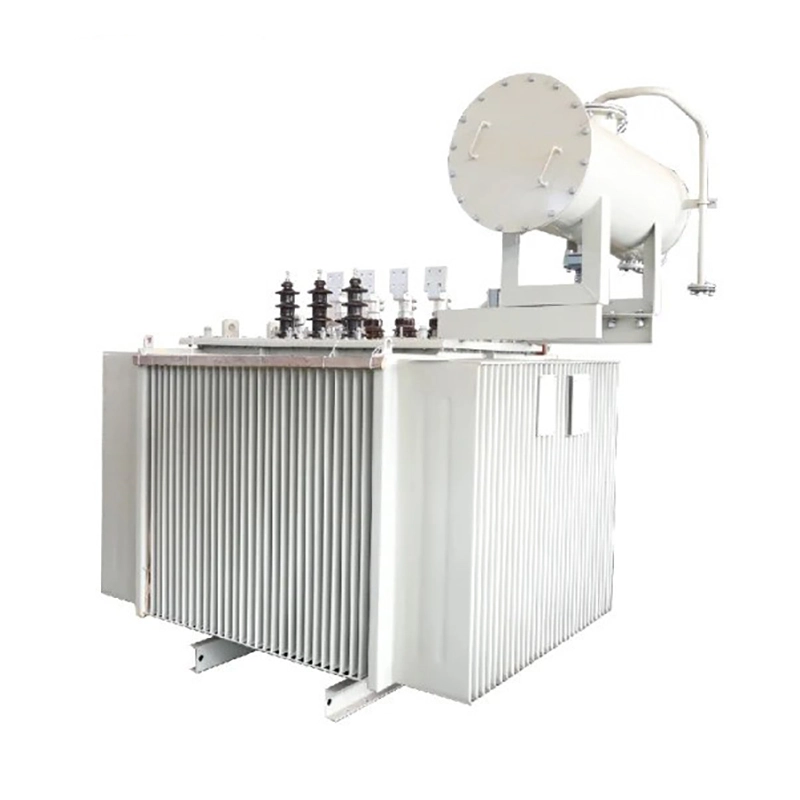

Transformator mocy 22 kv 1000 kva zanurzony w oleju

Rdzeń transformatora mocy 22 kv o mocy 1000 kva zanurzonego w oleju jest wykonany z ferrytowego rdzenia magnetycznego o wysokiej absorpcji zorientowanego na ziarno, walcowanego na zimno. Rdzeń ma całkowicie nachyloną strukturę złącza z laminowanych rdzeni. Kolumna rdzeniowa ma wielopoziomowy, schodkowy okrągły przekrój poprzeczny, a jarzmo i rdzeń mają to samo pole przekroju poprzecznego.

Transformator mocy 22 kv o mocy 1000 kva zanurzony w oleju ma zbiornik oleju zanurzony w oleju złożony z falistych ścian. Wnętrze pokryte jest farbą pyłoszczelną, a warstwa farby jest mocna. Falisty radiator ma działanie chłodzące, a jego wytrzymałość może kompensować zmiany masy oleju transformatorowego spowodowane regulacją temperatury otoczenia.

Dlatego też uszczelniony transformator nie ma zbiornika oleju, co zmniejsza całkowitą wysokość względną transformatora. Po zapakowaniu zanurzonego w oleju transformatora mocy 22 kv o mocy 1000 kva przyjmuje się technologię próżniowego napełniania olejem, całkowicie usuwając wilgoć z transformatora, a olej transformatorowy nie wchodzi w kontakt z powietrzem.

To skutecznie zapobiega przedostawaniu się wody i tlenu do transformatora i powodowaniu ciągłego pogarszania się izolacji transformatora. Olej transformatorowy prawdopodobnie się starzeje, dlatego nie ma potrzeby przeprowadzania regularnych badań próbek oleju.

Transformator mocy 22 kv 1000 kva zanurzony w oleju parametry techniczne:

Dlaczego żelazny rdzeń transformatora mocy 22 kv i mocy 1000 kva jest zanurzony w oleju?

Kiedy transformator mocy działa normalnie, żelazny rdzeń musi mieć niezawodny punkt uziemienia. Bez uziemienia napięcie pływające pomiędzy żelaznym rdzeniem a ziemią spowodowałoby przerywane wyładowania przebicia pomiędzy żelaznym rdzeniem a ziemią. Gdy żelazny rdzeń zostanie uziemiony tylko w jednym punkcie, eliminuje się możliwość utworzenia pływającego potencjału na żelaznym rdzeniu. Jednakże, gdy żelazny rdzeń ma więcej niż jeden punkt uziemienia, nierówny potencjał pomiędzy żelaznymi rdzeniami będzie tworzył prąd krążący pomiędzy punktami uziemienia, powodując przegrzanie w wielu punktach uziemienia żelaznego rdzenia. Może to prowadzić do wielopunktowego uszkodzenia uziemienia, w wyniku którego dochodzi do zwarcia w żelaznym rdzeniu, co skutkuje zwiększoną utratą żelaza, co poważnie wpływa na wydajność i normalne działanie transformatora, a nawet może spowodować wyłączenie z powodu silnego działania gazu.

Spalony i stopiony miejscowy rdzeń żelazny może spowodować zwarcie pomiędzy wiórami żelaznymi, zwiększając straty żelaza i poważnie wpływając na wydajność i normalną pracę transformatora, powodując konieczność wymiany arkuszy stali krzemowej rdzenia żelaznego w celu naprawy. Dlatego transformator mocy 22 kv o mocy 1000 kva zanurzony w oleju nie może mieć wielu punktów uziemiających; może mieć i musi mieć tylko jeden punkt uziemienia.
