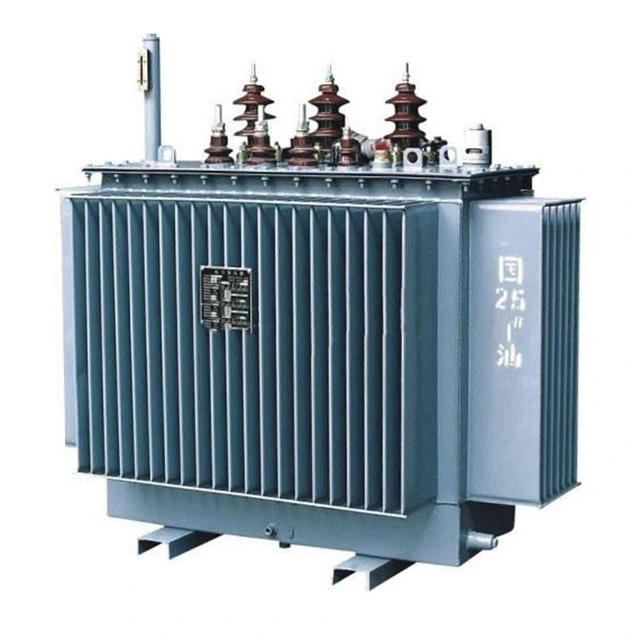

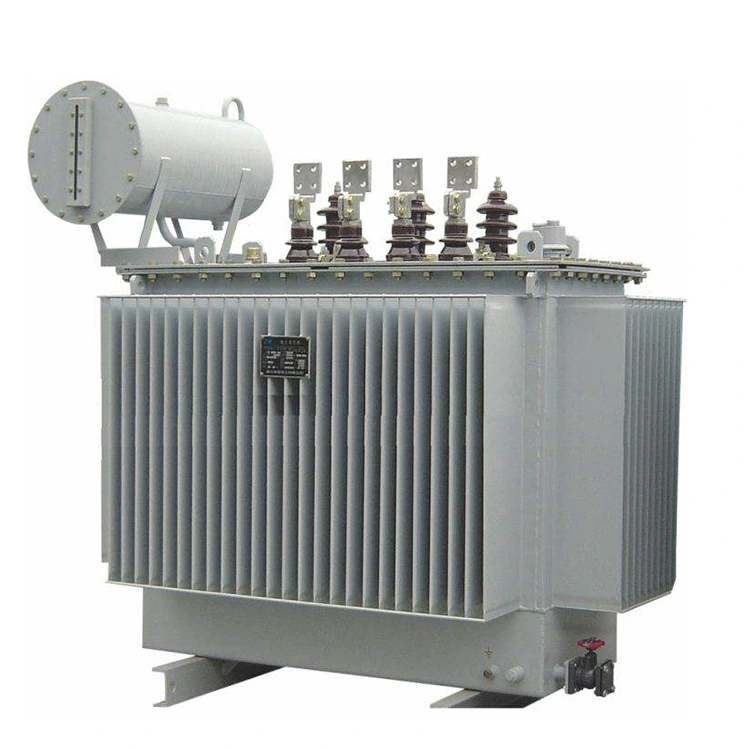

Elektryczny 3-fazowy transformator mocy 10 kv 400 kva

Elektryczny 3-fazowy transformator mocy 10 kv 400 kva składa się głównie z elementów, takich jak rdzeń, uzwojenia, zbiornik oleju, urządzenie chłodzące i urządzenie zabezpieczające. Wszystkie rdzenie przyjmują strukturę typu rdzenia i zazwyczaj struktura typu rdzenia wykorzystuje proces nakładania się. Uzwojenia stanowią część obwodu trójfazowego transformatora mocy.

Przepusty wysokiego i niskiego napięcia 3-fazowego transformatora mocy 10 kv 400 kva to izolowane porcelanowo rurki zawierające przewodniki. Służą do mocowania i izolowania końcówek przyłączeniowych i wyprowadzeniowych uzwojenia pierwotnego i wtórnego transformatora.

Zbiornik oleju składa się z korpusu zbiornika, pokrywy zbiornika, urządzenia odprowadzającego ciepło i zaworu spustowego oleju. Jego głównymi funkcjami jest zintegrowanie transformatora w całość i zapewnienie odprowadzania ciepła. Wewnątrz znajdują się uzwojenia, rdzeń i olej transformatorowy.

Olej z 3-fazowego transformatora mocy 10 kv 400 kva nie tylko pełni funkcje chłodzenia obiegowego i rozpraszania ciepła, ale ma również działanie izolacyjne. Pomiędzy uzwojeniami a korpusem zbiornika (ścianami zbiornika i dnem zbiornika) występuje pewna odległość, która jest odizolowana warstwą izolacyjną oleju w zbiorniku.

Rura przeciwwybuchowa, jej zadaniem jest zapobieganie wypadkom wybuchowym w zbiorniku paliwa. Przełącznik zaczepów służy do zmiany liczby zwojów w uzwojeniach transformatora w celu regulacji napięcia wyjściowego transformatora. Metoda regulacji napięcia za pomocą 3-fazowego transformatora mocy 10 kv 400 kva polega na ustawieniu zaczepów na jednym z jego uzwojeń, usunięciu lub dodaniu części zwojów w uzwojeniu, zmieniając w ten sposób liczbę zwojów i osiągając cel zmiany przekładni napięcia.

Parametr techniczny:

P: W jaki sposób rdzeń 3-fazowego transformatora mocy 10 kv 400 kva rozprasza ciepło?

Odp.: Podczas normalnej pracy transformatora rdzeń generuje ciepło w wyniku utraty żelaza. Im większa masa i objętość rdzenia, tym więcej ciepła wytwarza. Temperatura oleju transformatorowego powyżej 95 stopni jest podatna na starzenie się, dlatego temperaturę powierzchni rdzenia należy utrzymywać jak najbardziej poniżej tej temperatury. Wymaga to, aby struktura rozpraszania ciepła rdzenia szybko rozpraszała ciepło rdzenia. Struktura rozpraszania ciepła ma głównie na celu zwiększenie powierzchni rozpraszania ciepła przez rdzeń. Rozpraszanie ciepła przez rdzeń obejmuje głównie rozpraszanie ciepła przez kanał olejowy i odprowadzanie ciepła przez kanał powietrzny przez rdzeń.

W transformatorach zanurzonych w oleju o dużej pojemności kanały olejowe są często umieszczone pomiędzy warstwami rdzenia, aby poprawić efekt rozpraszania ciepła. Kanały olejowe są dwojakiego rodzaju: jeden jest równoległy do ​​blach ze stali krzemowej, a drugi jest prostopadły do ​​blach stalowych. Ten ostatni układ ma lepszy efekt rozpraszania ciepła, ale struktura jest bardziej złożona.

W transformatorach suchych rdzeń jest chłodzony powietrzem. Aby temperatura rdzenia nie przekroczyła dopuszczalnej wartości, w kolumnach i jarzmach z rdzeniem żelaznym często instaluje się kanały powietrzne.
