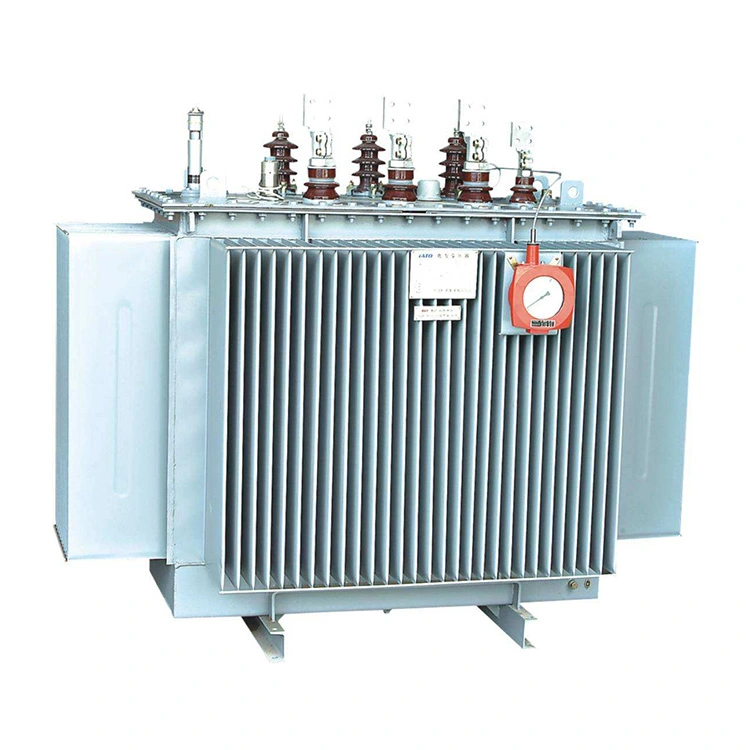

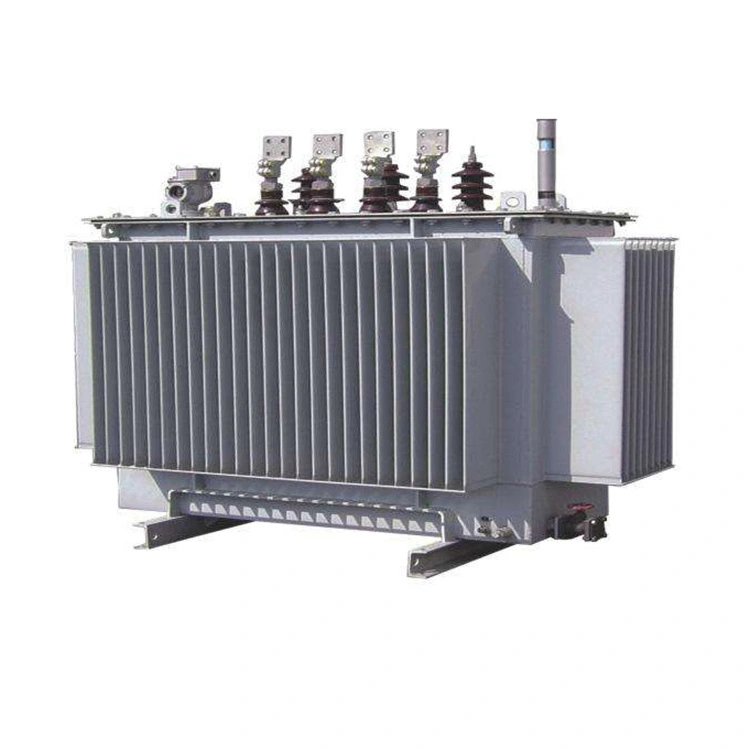

11 kv 1000 Kva przy obciążeniu Zmień transformator mocy

Rdzeń transformatora mocy 11 kv 1000 kva z przełączaniem zaczepów pod obciążeniem wykorzystuje wysokiej jakości blachy ze stali krzemowej walcowanej na zimno o zorientowanym ziarnie. Konstrukcja jest w pełni nachylona i pozbawiona dziur, a rdzeń ma wielopoziomowy kształt schodkowy, z trzema lub pięcioma szwami. Straty powietrza i hałas są niskie. Walcowany rdzeń jest walcowany bezpośrednio przy użyciu specjalnego sprzętu, bez szwów, co zmniejsza opór magnetyczny i skutkuje niskimi stratami powietrza.

W uzwojeniach zastosowano wysokiej jakości drut miedziany. Wykonuje się je poprzez ciągnienie prętów lub cewek z miedzi beztlenowej. Jego formy obejmują typy cylindryczne, nowe spiralne, dzielone itp., co zapewnia, że ​​transformator mocy 11 kv 1000 kva z przełączaniem zaczepów pod obciążeniem ma wystarczającą wytrzymałość elektryczną, wytrzymałość mechaniczną i zdolność rozpraszania ciepła.

Zbiornik oleju wykonany jest z wysokiej jakości blach stalowych zespawanych ze sobą. Elementy rozpraszające ciepło wykorzystują radiatory typu chip, radiatory rozszerzające lub zbiorniki oleju z tektury falistej. Zbiornik oleju przechodzi w fabryce niezawodne testy szczelności. Po umyciu kwasem i fosforanowaniu powierzchni wewnętrznej i zewnętrznej, transformator mocy 11 kv 1000 kva pod obciążeniem jest malowany trzema powłokami bazowymi i jedną powłoką powierzchniową, która jest zarówno odporna na korozję, jak i elegancka.

Specyfikacja techniczna:

P: Dlaczego blachy ze stali krzemowej są stosowane jako rdzeń transformatorów mocy 11 kv 1000 kva w transformatorach mocy z przełączaniem zaczepów pod obciążeniem?

Odp.: Typowe rdzenie transformatorów są zwykle wykonane z blach ze stali krzemowej. Stal krzemowa to rodzaj stali zawierającej krzem, którego zawartość krzemu waha się od 0,8% do 4,8%. Stosowanie stali krzemowej jako rdzenia transformatora wynika z faktu, że stal krzemowa sama w sobie jest materiałem silnie magnetycznym. W cewce pod napięciem może generować duże natężenie indukcji magnetycznej, zmniejszając w ten sposób objętość transformatora.

Wiemy, że w rzeczywistości transformator mocy 11 kv 1000 kva pod obciążeniem działa w warunkach prądu przemiennego. Strata mocy występuje nie tylko w rezystancji cewki, ale także w żelaznym rdzeniu z powodu zmiennego wpływu elektromagnetycznego. Strata mocy w żelaznym rdzeniu jest zwykle nazywana „stratą żelaza” i jest spowodowana dwoma przyczynami: jedna to „strata histerezy”, a druga to „strata prądu wirowego”.

Strata histerezy to strata żelaza generowana przez rdzeń podczas magnesowania w wyniku zjawiska histerezy. Wielkość tej straty jest proporcjonalna do obszaru zamkniętego przez pętlę histerezy magnetycznej materiału. Pętla histerezy magnetycznej stali krzemowej jest wąska, dlatego zastosowanie jej jako rdzenia transformatora powoduje mniejsze straty histerezy, co znacznie zmniejsza stopień nagrzania.

Tymczasem, dzięki obecności pierwiastków krzemowych, stal krzemowa może znacznie zwiększyć rezystywność materiału żelaznego rdzenia, skutecznie tłumiąc indukowane prądy wirowe generowane przez zmienne pole magnetyczne w żelaznym rdzeniu i znacznie zmniejszając straty prądu wirowego.

Laminowana i ułożona w stosy struktura blach ze stali krzemowej, w połączeniu z ich własnymi właściwościami niskostratnymi, umożliwia żelaznemu rdzeniowi transformatora mocy 11 kv 1000 kva przy przełączaniu zaczepów pod obciążeniem mieć niższy wzrost temperatury w warunkach prądu przemiennego o częstotliwości sieciowej i działać bardziej energooszczędnie i stabilnie.
