AWyłącznik obwodu podczerwieni (ACB)jest krytycznym urządzeniem zabezpieczającym przed niskim napięciem, szeroko stosowanym w przemysłowych, komercyjnych i infrastrukturalnych systemach dystrybucji energii. W tym obszernym przewodniku wyjaśniono, czym jest wyłącznik powietrzny ACB, jak działa, jego budowa, rodzaje, parametry techniczne, wytyczne dotyczące instalacji, porównanie z innymi wyłącznikami automatycznymi i wybór odpowiedniego wyłącznika mocy do danego zastosowania. Niezależnie od tego, czy jesteś inżynierem elektrykiem, kierownikiem ds. zakupów czy integratorem systemów, ten artykuł pomoże Ci zrozumieć, dlaczego rozwiązania wyłączników powietrznych ACB są niezbędne do niezawodnej i bezpiecznej dystrybucji energii.

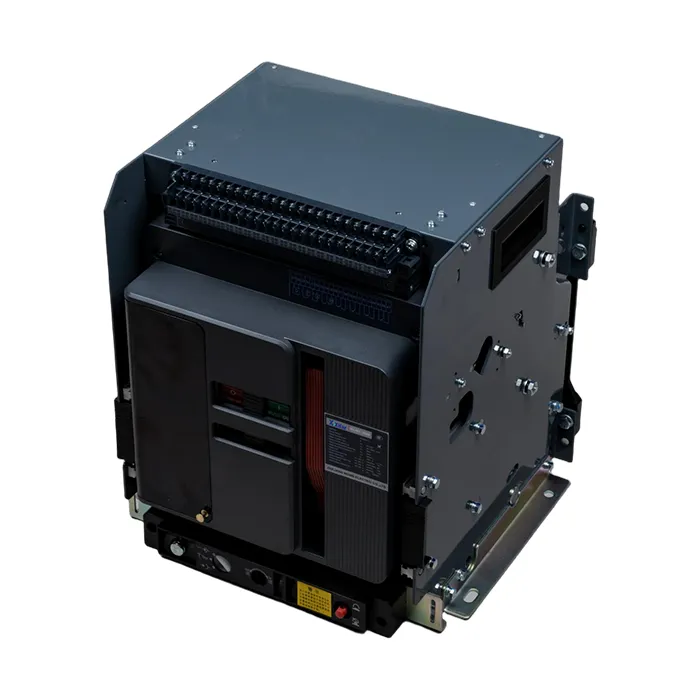

JakiśWyłącznik powietrzny (ACB)to urządzenie zabezpieczające obwód niskiego napięcia, które wykorzystuje powietrze jako środek gaśniczy. Został zaprojektowany w celu ochrony obwodów elektrycznych przed przeciążeniami, zwarciami i zwarciami doziemnymi.
Wyłączniki ACB są zwykle stosowane w systemach dystrybucji energii o napięciu do 690 V i prądach znamionowych w zakresie od 630 A do 6300 A. Są powszechnie instalowane w głównych tablicach rozdzielczych, panelach generatorów i przemysłowych systemach sterowania.
Nowoczesne wyłączniki mocy, takie jak te produkowane przezXifa, zostały zaprojektowane tak, aby spełniać międzynarodowe standardy i zapewniać niezawodną ochronę zasilania w wymagających środowiskach.
Zasada działania wyłącznika powietrznego opiera się na przerywaniu łuku w powietrzu pod ciśnieniem atmosferycznym.
Konstrukcja komory łukowej ma kluczowe znaczenie dla zapewnienia szybkiego wygaszenia łuku i minimalizacji uszkodzeń styków.
| Część | Funkcjonować |
|---|---|
| Główne kontakty | Przewodzi prąd obciążenia i otwiera podczas zwarcia |
| Łuk Łukowy | Gaśnie łuk podczas przerwy |
| Jednostka wyzwalająca | Wykrywa przeciążenie i zwarcie |
| Mechanizm operacyjny | Steruje otwieraniem i zamykaniem |
| Styki pomocnicze | Podaj wskazanie stanu |
Zaawansowane modele wyłączników mocy mogą zawierać inteligentne moduły zabezpieczające, interfejsy komunikacyjne i cyfrowe systemy monitorowania.
| Parametr | Typowy zasięg |
|---|---|
| Prąd znamionowy (w) | 630A – 6300A |
| Napięcie znamionowe (Ue) | 400 V – 690 V |
| Zdolność wyłączania (Icu) | Do 100kA |
| Polacy | 3P/4P |
| Funkcja | ACB | MCCB |
|---|---|---|
| Aktualna ocena | Do 6300A | Do 1600A |
| Aplikacja | Główna dystrybucja | Obwody rozgałęzione |
| Konserwacja | Użyteczny | Ograniczony |
Xifazapewnia wysokiej jakości rozwiązania wyłączników powietrznych ACB zaprojektowane z myślą o niezawodności, bezpieczeństwie i inteligentnym sterowaniu.
Chroni obwody elektryczne przed przeciążeniem, zwarciem i awarią.
Głównie w głównych systemach rozdzielczych niskiego napięcia.
ACB wykorzystuje powietrze do gaszenia łuku, natomiast VCB wykorzystuje próżnię.
Zaleca się rutynową kontrolę co roku lub zgodnie z wytycznymi producenta.
Wyłącznik powietrzny ACB odgrywa kluczową rolę w zapewnieniu bezpieczeństwa elektrycznego i niezawodności systemu w nowoczesnych sieciach dystrybucji energii. Wybór wysokowydajnego wyłącznika mocy od zaufanego producenta, npXifazapewnia długoterminową ochronę, efektywność działania i zgodność ze światowymi standardami.
Jeśli szukasz niezawodnych i wysokiej jakości rozwiązań wyłączników powietrznych ACB dostosowanych do Twoich potrzeb,skontaktuj się z namijuż dziś, aby uzyskać profesjonalne wsparcie i konkurencyjne ceny.
