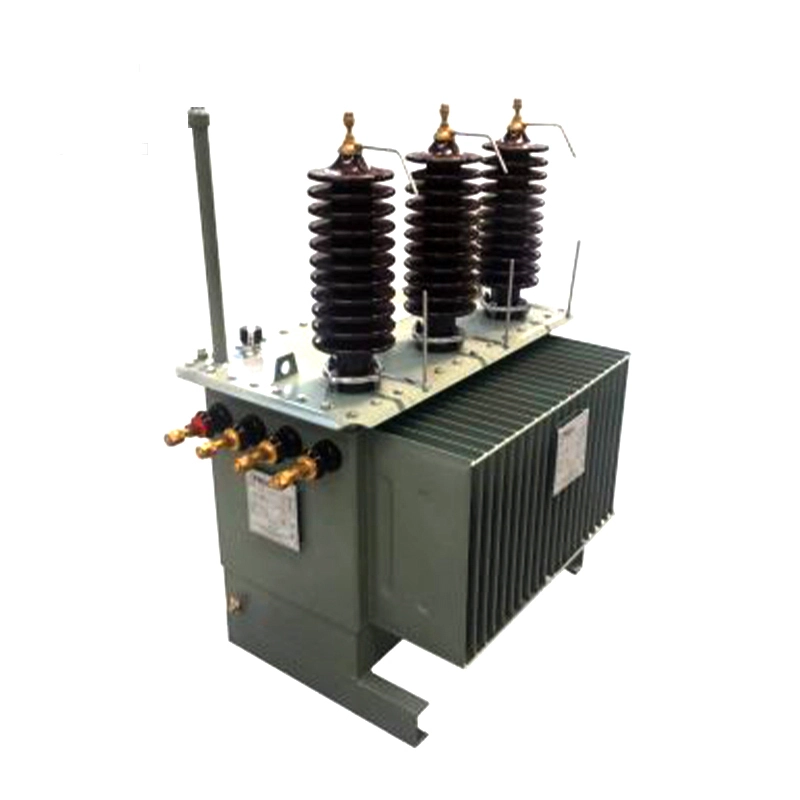

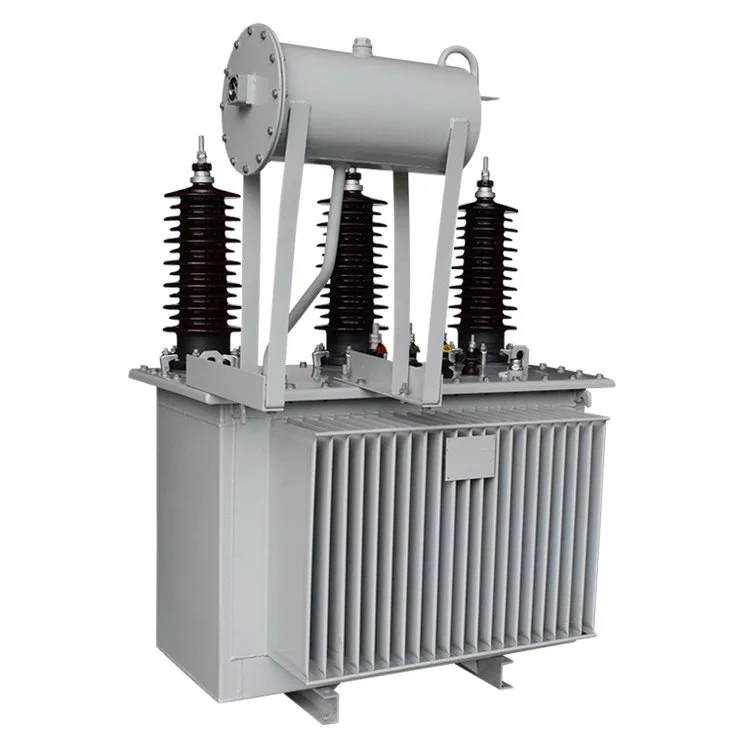

Transformator zanurzony w oleju o mocy 33 kv 50 kva z dwoma uzwojeniami

Kontrola i testowanie przed oddaniem do użytku transformatorów zanurzonych w oleju o napięciu 33 kv i mocy 50 kva

1. Wizualna kontrola wyglądu i struktury

Należy przeprowadzić kompleksową kontrolę wzrokową, aby upewnić się, że dwuuzwojeniowy transformator zanurzony w oleju o mocy 33 kv 50 kva jest wolny od jakichkolwiek widocznych uszkodzeń, deformacji lub wycieków oleju. Wszystkie elementy zewnętrzne, w tym zbiornik, chłodnice, tuleje i urządzenie nadmiarowe ciśnienia, należy sprawdzić, aby upewnić się, że są w dobrym stanie i prawidłowo zainstalowane. Wszystkie połączenia mechaniczne należy sprawdzić pod kątem szczelności. Ponadto należy sprawdzić system uziemiający, aby upewnić się, że jest prawidłowo zainstalowany i zapewnia niezawodne uziemienie, co jest istotne dla bezpieczeństwa pracy.

2. Test rezystancji izolacji

Test rezystancji izolacji jest kluczową metodą oceny stanu systemu izolacji transformatora zanurzonego w oleju o napięciu 33 kv i 50 kva z dwoma uzwojeniami. Do pomiaru rezystancji izolacji między fazami, a także między każdą fazą a ziemią, należy zastosować megaomomierz. Uzyskane wartości należy porównać z danymi referencyjnymi określonymi przez producenta, aby potwierdzić, że wydajność izolacji spełnia wymagane normy.

3. Test współczynnika rozproszenia dielektrycznego

Test strat dielektrycznych, zwany także testem tan δ, służy do oceny wnikania wilgoci, starzenia się izolacji lub możliwych wyładowań niezupełnych w dwuuzwojeniowym transformatorze zanurzonym w oleju o napięciu 33 kv i mocy 50 kva. Mierząc współczynnik rozproszenia dielektryka, można ocenić stan materiałów izolacyjnych w sposób bardziej kompleksowy. Test ten jest zwykle wykonywany razem z testem rezystancji izolacji, aby uzyskać pełniejszą ocenę stanu izolacji.

4. Weryfikacja współczynnika skrętów i grupy wektorów

Należy zweryfikować współczynnik zwojów transformatora, aby zapewnić zgodność ze specyfikacjami projektowymi, co obejmuje potwierdzenie prawidłowego stosunku między uzwojeniami napięcia pierwotnego i napięcia wtórnego w transformatorach zanurzonych w oleju o napięciu 33 kv i 50 kva z dwoma uzwojeniami. Jednocześnie należy sprawdzić grupę wektorów pod kątem prawidłowego przesunięcia fazowego i prawidłowego podłączenia uzwojeń trójfazowych, zgodnie z wymaganiami systemu elektroenergetycznego.

5. Test bez obciążenia

Test bez obciążenia przeprowadza się z dwuuzwojeniowym transformatorem zanurzonym w oleju o napięciu 33 kv i mocy 50 kva, zasilanym po stronie pierwotnej, podczas gdy obwód wtórny pozostaje otwarty. Celem jest pomiar prądu bez obciążenia i strat bez obciążenia. Test ten dostarcza ważnych informacji dotyczących jakości rdzenia, rozkładu strumienia magnetycznego i symetrii uzwojenia. Pomaga także zidentyfikować możliwe nieprawidłowości w obwodzie magnetycznym.

6. Test zwarcia

Podczas testu zwarcia do uzwojenia napięcia pierwotnego przykładane jest obniżone napięcie, podczas gdy uzwojenie napięcia wtórnego jest zwierane, co umożliwia pomiar impedancji zwarcia i strat obciążenia. Test dostarcza cennych danych na temat wydajności dwuuzwojeniowego transformatora zanurzonego w oleju o napięciu 33 kv i 50 kva w warunkach obciążenia, co obejmuje zachowanie termiczne, odporność na zwarcia i wytrzymałość mechaniczną uzwojeń.

7. Analiza jakości oleju i kontrola poziomu oleju

W przypadku transformatorów zanurzonych w oleju o mocy 33 kv i 50 kva z dwoma uzwojeniami stan oleju izolacyjnego wpływa bezpośrednio na wydajność operacyjną i żywotność. Przed oddaniem do eksploatacji należy pobrać próbki oleju do analizy laboratoryjnej w celu sprawdzenia parametrów takich jak wilgotność, kwasowość i poziom zanieczyszczeń. Wszystkie wyniki muszą być zgodne z obowiązującymi normami. Dodatkowo należy sprawdzić poziom oleju w zbiorniku, aby upewnić się, że mieści się on w wymaganym zakresie, gwarantującym skuteczne chłodzenie i izolację podczas pracy.

Podsumowując, przed oddaniem do użytku dwuuzwojeniowego transformatora zanurzonego w oleju o napięciu 33 kv i mocy 50 kva należy przeprowadzić serię rygorystycznych kontroli i testów. Procedury te zapewniają stabilną wydajność, bezpieczeństwo operacyjne i długoterminową niezawodność. Prawidłowe testy przed oddaniem do użytku nie tylko zmniejszają ryzyko potencjalnych awarii, ale także zapewniają solidną podstawę do bezpiecznej i wydajnej długoterminowej pracy dwuuzwojeniowego transformatora zanurzonego w oleju o napięciu 33 kv i mocy 50 kva.
