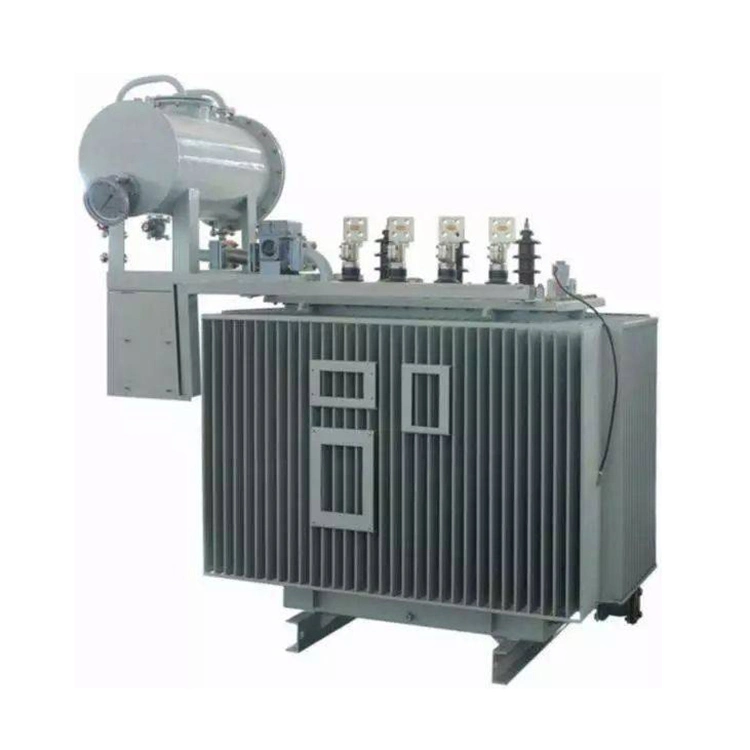

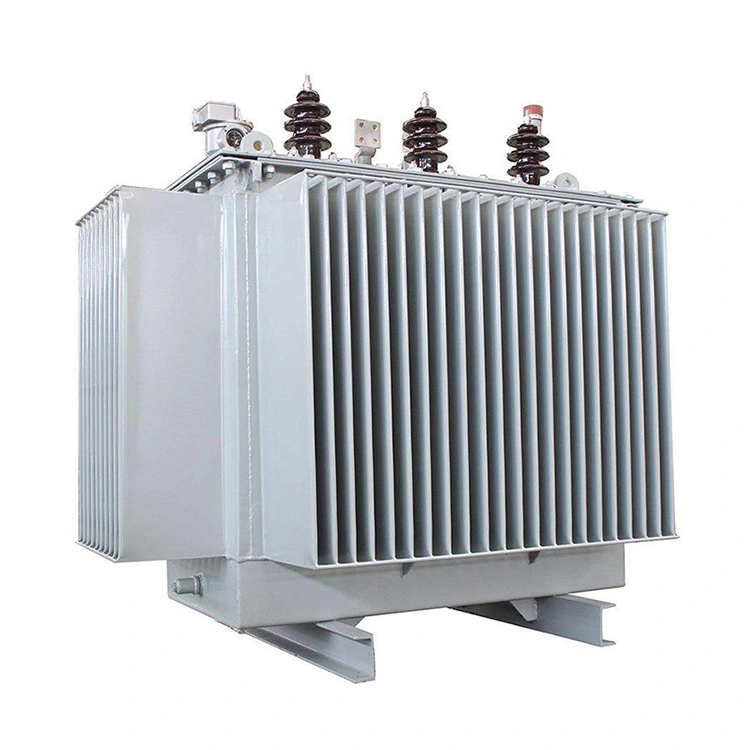

Transformator zanurzony w oleju żelaznym o mocy 35 kv 1250 kva

Siła produktu:

1) Charakterystyka transformatorów zanurzonych w oleju o napięciu 35 kv i mocy 1250 kva

W porównaniu z transformatorami suchymi z żywicy epoksydowej, transformatory zanurzone w oleju z rdzeniem żelaznym o napięciu 35 kv i mocy 1250 kva zapewniają bardziej efektywne odprowadzanie ciepła. Olej transformatorowy krąży naturalnie wewnątrz zbiornika, co umożliwia równomierne przenoszenie ciepła w całej strukturze uzwojenia i rdzenia. Natomiast transformatory suche o mocy 1250 kva opierają się głównie na chłodzeniu powietrzem i stałych materiałach izolacyjnych, które generalnie mają niższą przewodność cieplną i mniej efektywną zdolność przenoszenia ciepła.

W przypadku transformatorów suchych 35 kv 1250 kva monitorowanie temperatury zależy od czujników wbudowanych w stałe miejsca w korpusie transformatora. Ponieważ punkty pomiarowe są ograniczone, monitorowana temperatura odzwierciedla jedynie stan w określonych pozycjach, a nie ogólną średnią temperaturę roboczą. W przypadkach, gdy wystąpi miejscowe przegrzanie, wyświetlana wartość może nie odzwierciedlać dokładnie rzeczywistego stanu termicznego transformatora suchego 35 kv 1250 kva. Transformatory zanurzone w oleju z rdzeniem żelaznym o mocy 35 kv i mocy 1250 kva korzystają jednak z cyrkulacji oleju izolacyjnego, który rozprowadza ciepło bardziej równomiernie. W rezultacie monitorowana temperatura jest na ogół bliższa średniej temperaturze wewnętrznej transformatora zanurzonego w oleju z rdzeniem żelaznym o napięciu 35 kv i mocy 1250 kva.

Kolejną ważną zaletą transformatorów zanurzonych w oleju z rdzeniem żelaznym o napięciu 35 kv i napięciu 1250 kva jest możliwość odzyskiwania systemu izolacji, w którym olej transformatorowy można filtrować, oczyszczać i regenerować po uszkodzeniu, co pomaga wydłużyć żywotność i utrzymać wydajność izolacji. Dla porównania, transformatory suche 35 kv 1250 kva, w których zastosowano izolację z żywicy epoksydowej, mają solidną, hermetyczną konstrukcję. Gdy materiał izolacyjny ulegnie starzeniu, pęknięciom lub uszkodzeniom termicznym, zniszczenie jest nieodwracalne. Błędy występujące w układzie izolacyjnym prowadzą często do trwałego uszkodzenia całego transformatora.

Z punktu widzenia produkcji transformatory suche 35 kv 1250 kva obejmują stosunkowo złożone procesy produkcyjne i zwykle mają wyższe koszty całkowite niż transformatory z rdzeniem żelaznym zanurzonym w oleju o mocy 35 kv 1250 kva. Ponadto, gdy okres eksploatacji transformatorów zanurzonych w oleju z rdzeniem żelaznym o napięciu 35 kv i napięciu 1250 kva dobiegnie końca, wiele z ich materiałów, takich jak miedź, stal i olej transformatorowy, można poddać recyklingowi i ponownie wykorzystać. Transformatory suche 35 kv 1250 kva, zwłaszcza typy odlewane z żywicy epoksydowej, mają bardziej ograniczony potencjał recyklingu, ponieważ izolacja żywiczna jest trudna do oddzielenia i przetworzenia.

2) Charakterystyka transformatorów suchych 35 kv 1250 kva

Transformatory suche 35 kv 1250 kva są szeroko stosowane, ponieważ działają bez oleju izolacyjnego, co znacznie zmniejsza ryzyko pożaru i obniża wymagania ochrony przeciwpożarowej budynku. W niektórych specjalnych środowiskach, takich jak wysokie budynki, obiekty podziemne, kompleksy handlowe, szpitale i inne lokalizacje, w których obowiązują surowe przepisy przeciwpożarowe, transformatory suche 35 kv 1250 kva są często preferowanym lub obowiązkowym wyborem.

Transformatory suche odlewane z żywicy epoksydowej o mocy 35 kv i mocy 1250 kva przezwyciężyły wiele ograniczeń związanych z wcześniejszymi materiałami izolacyjnymi, w tym niską rezystancją termiczną i podatnością na starzenie się lub pękanie. Dzięki ciągłemu rozwojowi technologii izolacji, niektóre transformatory suche odlewane z żywicy epoksydowej o mocy 35 kv i mocy 1250 kva mogą obecnie osiągnąć poziom odporności cieplnej klasy H, co zapewnia doskonałe parametry termiczne w wymagających warunkach pracy.

W porównaniu z konwencjonalnymi transformatorami zanurzonymi w oleju z rdzeniem żelaznym o napięciu 35 kv i mocy 1250 kva, transformatory suche oferują również kilka zalet operacyjnych, które obejmują odporność na wycieki oleju, lepszą odporność ogniową, zmniejszone wymagania konserwacyjne, lepszą odporność na kurz i dobrą tolerancję na wilgoć. Ponadto transformatory suche 35 kv 1250 kva zazwyczaj wykazują stosunkowo niski poziom wyładowań niezupełnych podczas pracy.

Strukturalnie transformatory suche odlewane z żywicy epoksydowej o mocy 35 kv i mocy 1250 kva składają się głównie z laminowanego rdzenia ze stali krzemowej i uzwojeń odlewanych z żywicy epoksydowej. Pomiędzy uzwojeniami wysokiego i niskiego napięcia instalowane są cylindry izolacyjne w celu wzmocnienia izolacji elektrycznej. Zespół uzwojenia jest podparty mechanicznie i zabezpieczony za pomocą przekładek i elementów mocujących zaprojektowanych z elementami zapobiegającymi poluzowaniu, co zapewnia niezawodną, ​​długoterminową pracę w warunkach wibracji i cykli termicznych.

Specyfikacja techniczna:

Warsztat

Sprzęt

Test
