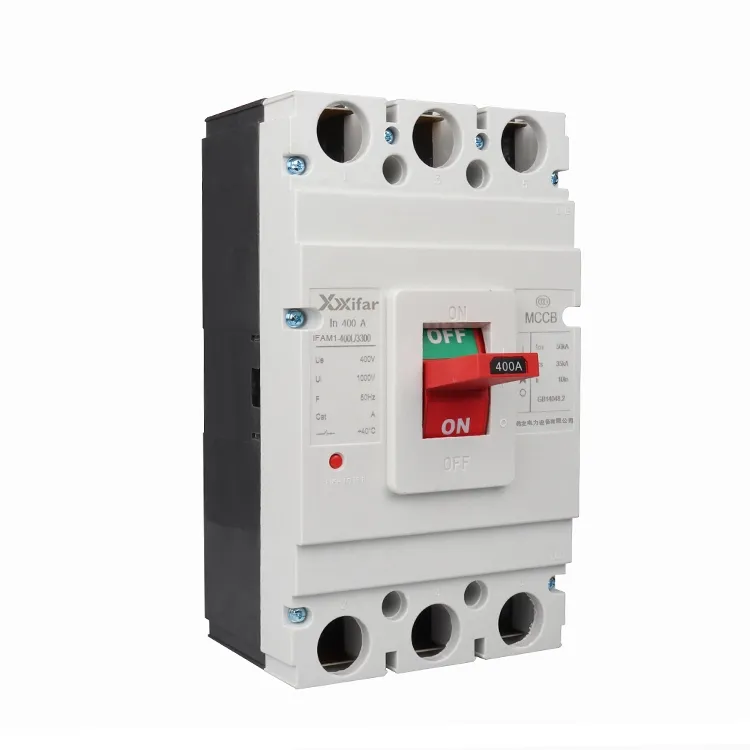

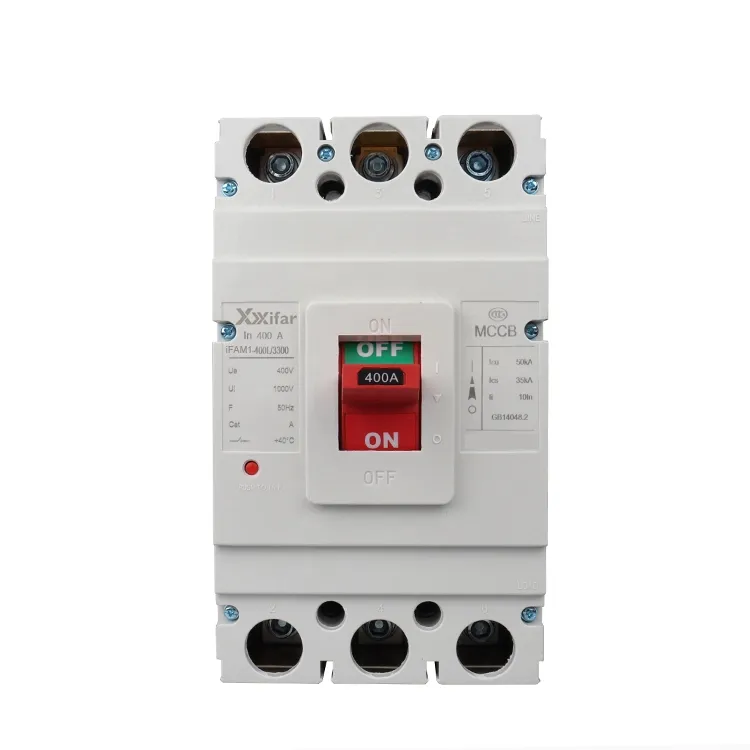

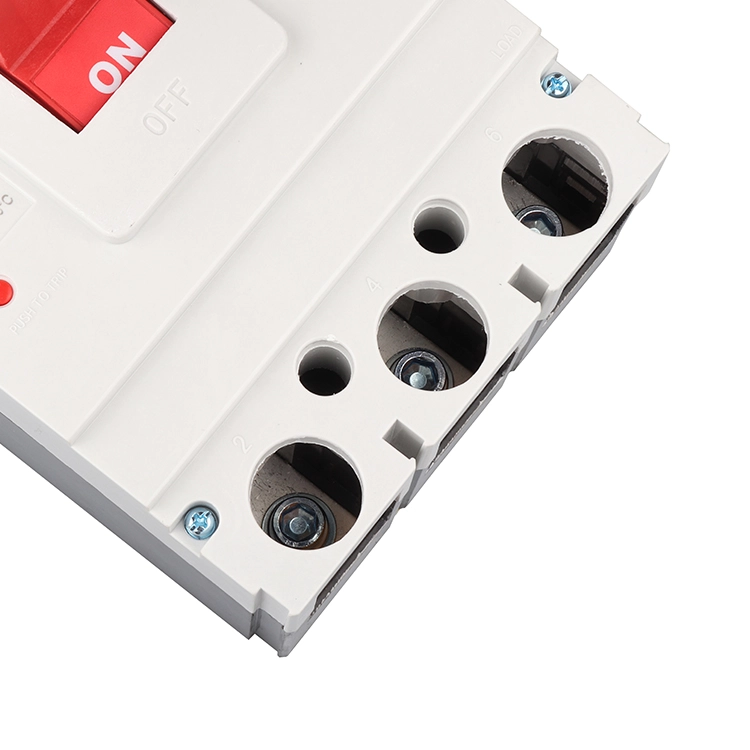

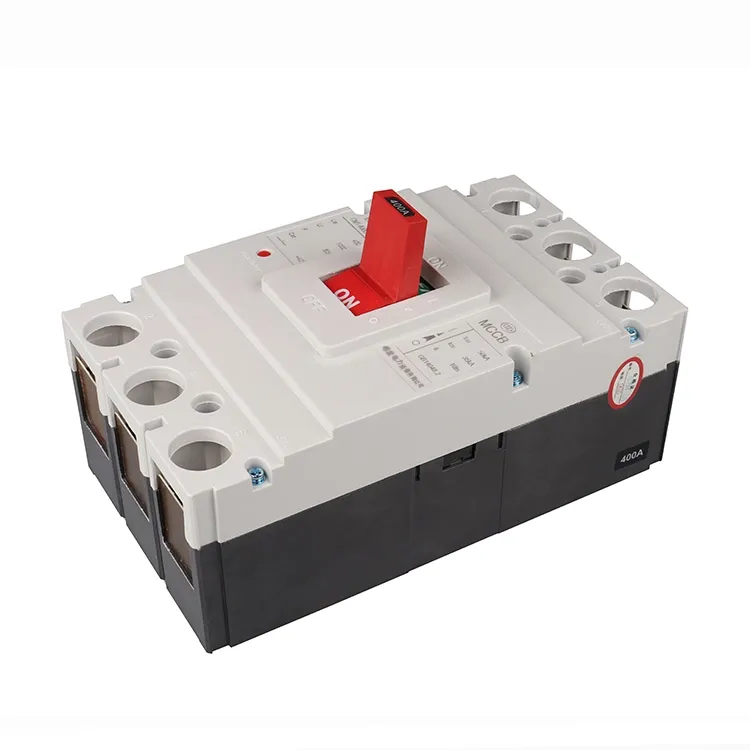

Przełącznik w obudowie formowanej 400a 3p Mccb

Przełącznik w obudowie formowanej 400a 3p mccb jest rodzajem wyłącznika z formowaną obudową izolacyjną i izolacją powietrzną. Jest powszechnie instalowany i stosowany w systemach dystrybucji niskiego napięcia w celu przerywania lub izolowania zarówno prądów normalnych, jak i prądów zwarciowych w zakresie znamionowym, co pomaga chronić kable i sprzęt elektryczny. Typowe metody wyzwalania wyłączników w obudowie formowanej A 400a 3p mccb obejmują wyzwalacze magnetyczne, termomagnetyczne i elektroniczne.

Wyzwalacz magnetyczny działa wyłącznie w warunkach zwarcia. Innymi słowy, wyłącznik w obudowie formowanej 400a 3p mccb wyłącza się tylko w przypadku wystąpienia usterki takiej jak zwarcie. Ten typ jest często stosowany w obwodach grzejników lub obwodach silników, gdzie zapewniono już oddzielne zabezpieczenie przed przeciążeniem.

Wyzwalacze termomagnetyczne reagują zarówno na zwarcia, jak i długotrwałe przetężenia. Jeżeli prąd przekroczy 400A przez pewien czas lub nastąpi zwarcie, wyłącznik w obudowie formowanej 400A 3p mccb zadziała. Ponieważ łączy w sobie dwa mechanizmy zabezpieczające, czasami określa się je jako wyzwalanie kombinowane lub podwójne w zamkniętym wyłączniku kompaktowym 400A 3P mccb, który jest powszechnie stosowany w ogólnej dystrybucji energii.

Wyzwalacze elektroniczne stanowią bardziej zaawansowane i dojrzałe rozwiązanie. W przypadku tego typu można regulować parametry, takie jak przetwornik magnetyczny, ustawienia termiczne i opóźnienie zadziałania, dzięki czemu przełącznik w obudowie formowanej 400a 3p mccb nadaje się do szerszego zakresu zastosowań. Jednak ta dodatkowa elastyczność zwykle wiąże się z wyższymi kosztami.

Oprócz tego typu istnieją wyłączniki kompaktowe zaprojektowane specjalnie do ochrony silników. W takich zastosowaniach ustawienie wyzwalacza magnetycznego jest zwykle wyższe, czyli ponad dziesięciokrotnie większe od prądu znamionowego, dzięki czemu wyłącznik w kompaktowej obudowie może wytrzymać wysoki prąd rozruchowy podczas rozruchu silnika bez niepotrzebnego wyłączania, jednocześnie zapewniając ochronę w warunkach zwarcia.

Parametr przełącznika w obudowie formowanej 400a 3p mccb:

Funkcje przełącznika w obudowie formowanej 400a 3p mccb Akcesoria

Akcesoria rozszerzają i uzupełniają podstawowe funkcje przełącznika w obudowie formowanej 400A 3P mccb. Dodają opcje kontroli i ulepszają funkcje ochrony, dzięki czemu stają się integralną częścią urządzenia. Typowe akcesoria przełącznika w obudowie formowanej 400a 3p mccb obejmują styki pomocnicze, styki alarmowe, wyzwalacze wzrostowe, wyzwalacze podnapięciowe, napędy silnikowe i zewnętrzne uchwyty obrotowe.

1) Styki pomocnicze

Styki pomocnicze służą głównie do wskazywania, czy przełącznik w obudowie formowanej 400a 3p mccb jest otwarty czy zamknięty, ale nie pokazują, czy nastąpiło wyzwolenie awaryjne. Są one podłączone do obwodu sterującego. W przypadku wyłączników kompaktowych o wielkości ramy 400 A i większej dostępne są konfiguracje dwóch styków normalnie otwartych i dwóch styków normalnie zamkniętych z prądem cieplnym około 6 A. Obudowa o natężeniu 100 A zazwyczaj wykorzystuje pojedynczy styk przełączny, natomiast 225 A i 250 A oraz przyjmuje strukturę styku mostkowego z konwencjonalnym prądem cieplnym około 3 A.

2) Styki alarmowe

Styki alarmowe służą do sygnalizowania automatycznego zadziałania wyłącznika w obudowie formowanej 400A 3p mccb z powodu usterek takich jak przeciążenie, zwarcie lub zbyt niskie napięcie. Ich prąd roboczy wynosi zazwyczaj 380 V prądu przemiennego przy 0,3 A lub 220 V prądu stałego przy 0,15 A, ale zwykle nie przekracza 1 A. Jednakże prąd cieplny zwykle mieści się w zakresie od 1 do 2,5 A.

3) Wyzwalacz wzrostowy

Wyzwalacz wzrostowy umożliwia zdalne otwieranie przełącznika w obudowie formowanej 400A 3p mccb. Jego napięcie robocze może być niezależne od napięcia obwodu głównego. Jest przeznaczony do pracy krótkotrwałej, a czas zasilenia cewki zwykle nie powinien przekraczać jednej sekundy, w przeciwnym razie cewka może zostać uszkodzona.

Aby zapobiec przepaleniu cewki, mikroprzełącznik jest połączony szeregowo z cewką wyzwalacza wzrostowego. Gdy cewka jest zasilana, zwora jest przyciągana, co powoduje zmianę stanu mikroprzełącznika ze stanu normalnie zamkniętego do stanu normalnie otwartego. Powoduje to przerwanie obwodu sterującego, więc nawet jeśli przycisk zostanie przytrzymany, cewka nie pozostanie pod napięciem. Taka konstrukcja skutecznie chroni cewkę przed przegrzaniem. Po zresetowaniu i ponownym zamknięciu przełącznika 400a 3p mccb w zamkniętej obudowie, mikroprzełącznik powraca do normalnie zamkniętego położenia. Wyzwalacze wzrostowe są dostępne w wersjach o różnych napięciach i częstotliwościach sterujących, dostosowanych do różnych zastosowań.

4) Pod napięciem

Wyzwalacz podnapięciowy służy do ochrony obwodów i sprzętu zasilającego przed warunkami niskiego napięcia. Jego cewka jest podłączona do strony zasilania wyłącznika kompaktowego, a wyłącznik można zamknąć tylko wtedy, gdy cewka jest pod napięciem. Jeśli napięcie jest zbyt niskie, przełącznik w formowanej obudowie 400a 3p mccb nie może zostać zamknięty. Ważne jest, aby upewnić się, że napięcie systemu odpowiada napięciu znamionowemu wyzwalacza podnapięciowego. Zakres roboczy wynosi zazwyczaj od 70% do 35% napięcia znamionowego. Urządzenia te są również dostępne w różnych napięciach znamionowych i częstotliwościach do różnych zastosowań.

5) Mechanizm napędowy silnika

Napędy silnikowe służą do automatycznego i zdalnego zamykania i otwierania wyłączników. Istnieją dwa główne typy: napędzane silnikiem i elektromagnetyczne. Mechanizmy napędzane silnikiem są zwykle stosowane w wyłącznikach kompaktowych MCCB o rozmiarze ramy 400 A i większym, natomiast napędy elektromagnetyczne są bardziej odpowiednie dla wyłączników MCCB o prądzie znamionowym 225 A i mniejszym.
