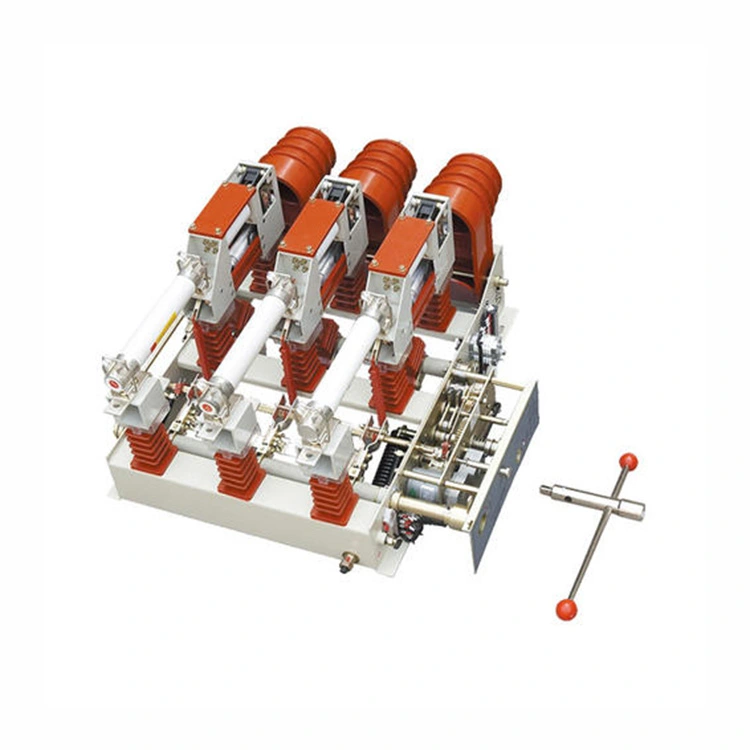

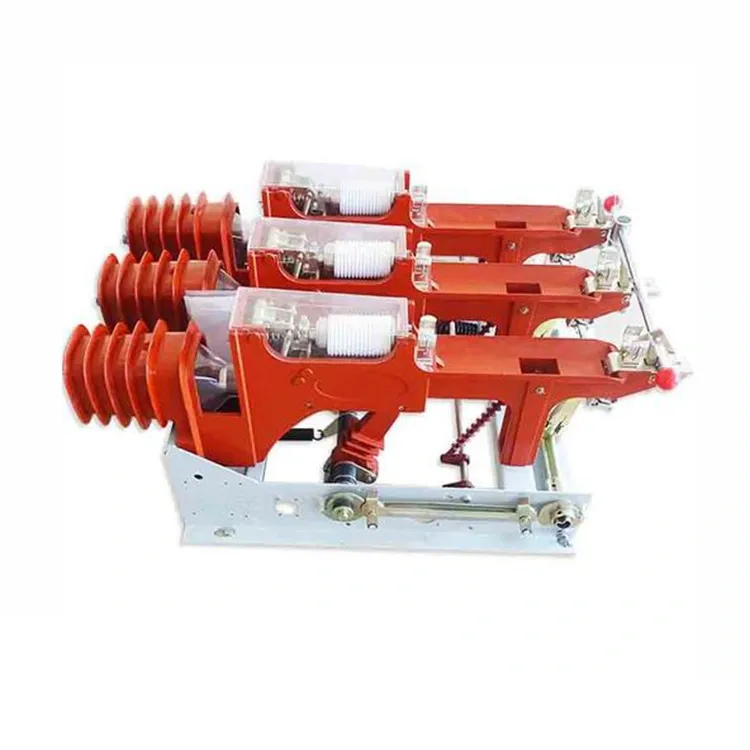

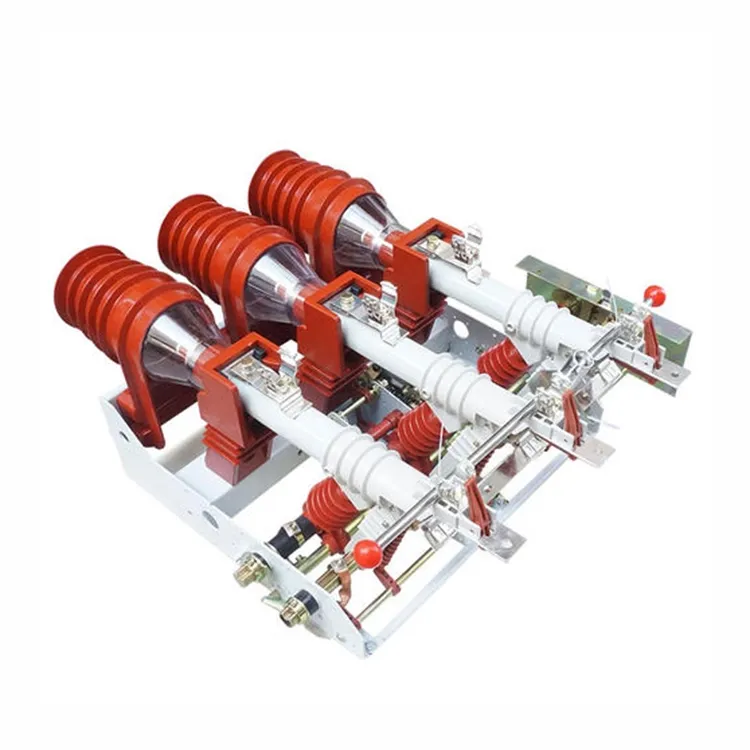

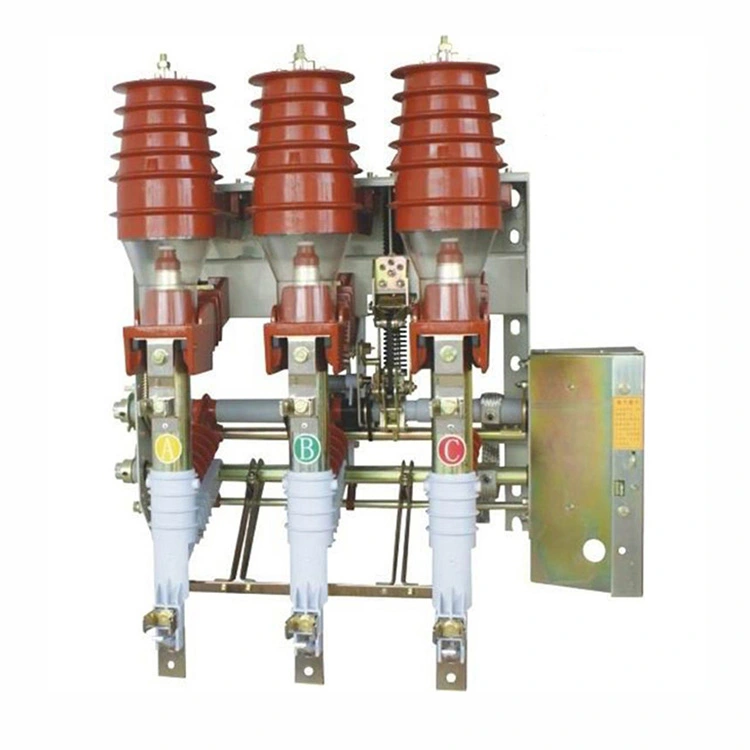

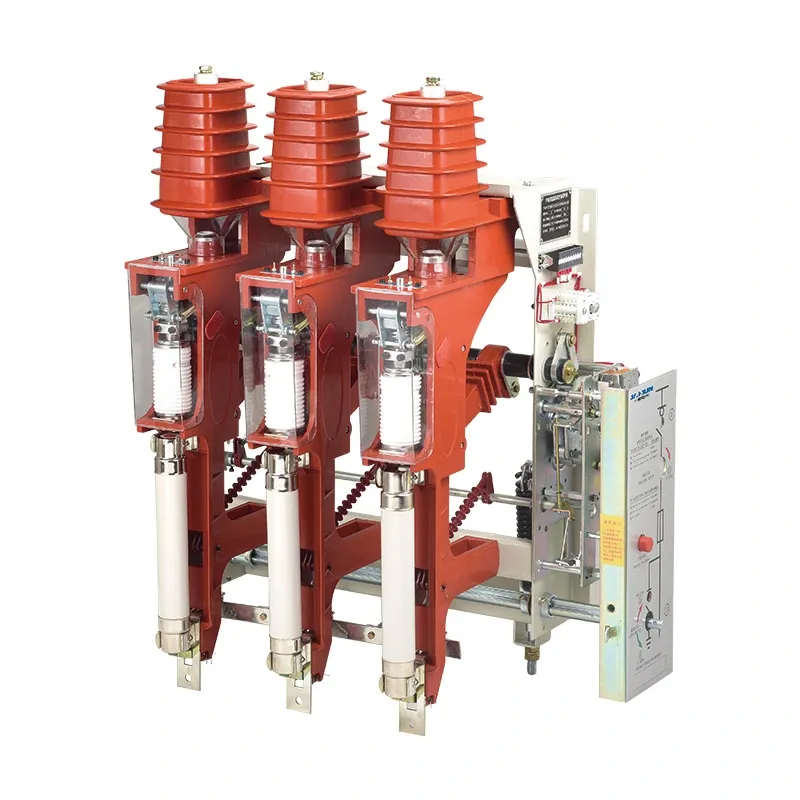

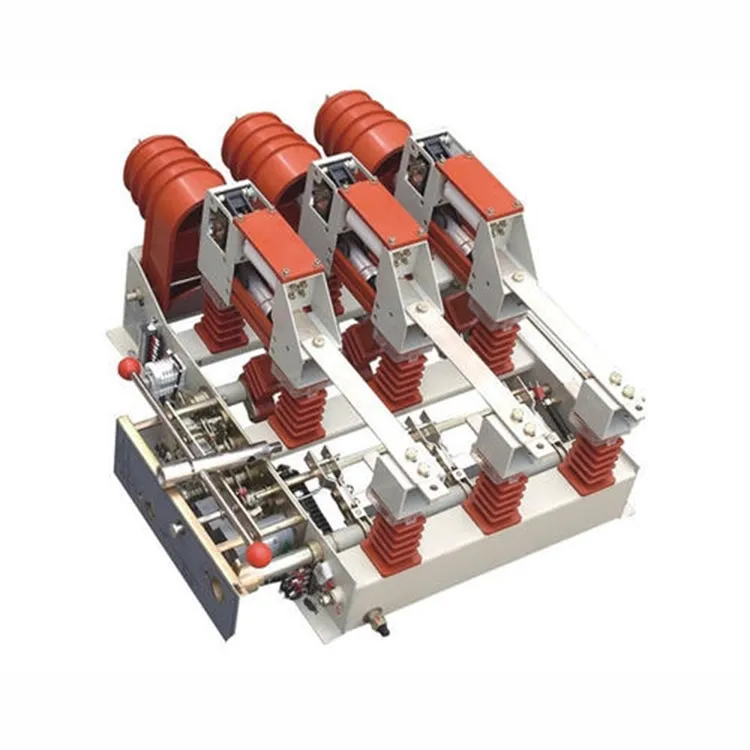

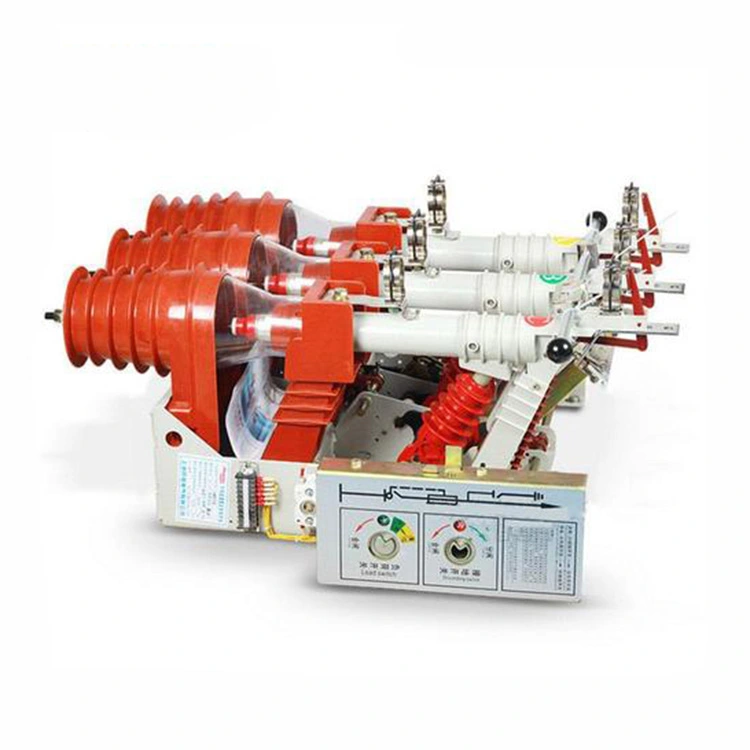

Zamknięty rozłącznik obciążenia montowany na słupie jest rodzajem automatycznego urządzenia przełączającego średniego napięcia prądu przemiennego. Jego głównym elementem przełączającym jest rozłącznik obciążenia w izolacji gazowej SF6, zwykle instalowany w punkcie rozgraniczającym po stronie użytkownika systemu elektroenergetycznego. Służy do izolowania usterek po stronie użytkownika i zabezpieczania sieci poprzedzającej.
Dołączony rozłącznik obciążenia montowany na słupie został zaprojektowany jako zewnętrzne urządzenie elektryczne montowane na słupie. Składa się z korpusu przełącznika obciążenia i sterownika, połączonych ze sobą za pomocą uszczelnionych kabli sterujących ze złączami lotniczymi. Jego system gaszenia łuku łączy przerywacz próżniowy z izolacją SF6, natomiast przerywacz działa szeregowo z mechanicznie połączonym wyłącznikiem, aby uzyskać konfigurację z podwójną przerwą.
Do podstawowych funkcji urządzenia należy automatyczne usuwanie zwarć doziemnych jednofazowych po stronie użytkownika oraz automatyczne izolowanie zwarć fazowych. Po wykryciu uszkodzenia następuje bezpośrednie wyłączenie lub blokowanie otwarcia, aby zapobiec rozprzestrzenianiu się błędu do sieci nadrzędnej. Dołączony rozłącznik obciążenia montowany na słupie ma zastosowanie w sieciach dystrybucyjnych 12 kV, 50 Hz w punktach wejścia użytkownika, zarówno w instalacjach wewnętrznych, jak i zewnętrznych. Strukturalnie różni się od wyłącznika granicznego użytkownika.
|
Maks. Napięcie robocze |
kV |
11.5 |
|
Częstotliwość znamionowa |
Hz |
50 lub 60 |
|
Prąd znamionowy |
A |
400 |
|
Szczytowy prąd wytrzymywany |
kA |
16 |
|
4s wytrzymują aktualną wartość skuteczną |
A |
6.3 |
|
Znamionowy prąd wyłączający |
kA |
6.3 |
|
Znamionowy prąd zwarciowy |
kA |
16 |
|
Życie mechaniczne |
czasy |
3000 |
P: Jakie są główne zalety zamkniętego projektu?
Odp.: Obudowa zapewnia niezawodną izolację i ochronę przed kurzem, wilgocią i środowiskiem korozyjnym. Zmniejsza wymagania konserwacyjne, wydłuża żywotność i poprawia bezpieczeństwo pracy w porównaniu do przełączników typu otwartego.
P: Jakiego rodzaju metody izolacji i gaszenia łuku są stosowane w zamkniętym rozłączniku obciążenia montowanym na słupie?
Odp.: Dołączony rozłącznik obciążenia montowany na słupie wykorzystuje gaz SF₆ lub środowisko próżniowe jako środek izolacyjny i metody gaszenia łuku. Oczywiście łuk jest zwykle przerywany albo przez przerywacz próżniowy, albo przez komory SF₆ typu puffer, aby zapewnić szybkie przerwanie i minimalne zużycie styków.
