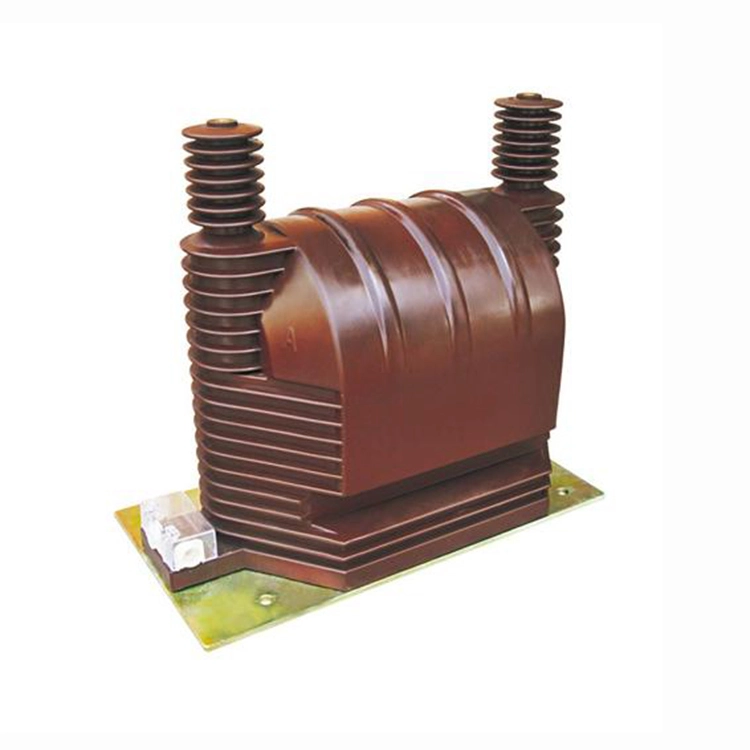

Transformator jednofazowy wysokiego napięcia 33 kv

Cechy produktu:

1. Strukturalnie jednofazowy transformator potencjałowy wysokiego napięcia 33 kv można uznać za transformator obniżający moc o małej pojemności i wysokim współczynniku. Jednak w przeciwieństwie do transformatora mocy, apotencjalny transformatornie przekazuje energii do zasilania obciążenia. Zamiast tego odgrywa ważną rolę w pomiarach i ochronie.

2. Obwód wtórny jest podłączony do przyrządów pomiarowych, przekaźników ochronnych i urządzeń automatycznych, których cewki napięciowe mają wyjątkowo wysoką i zasadniczo stałą impedancję. W rezultacie prąd wtórny jest minimalny, podobnie jak w stanie bez obciążenia transformatora mocy. Pobór mocy jednofazowego transformatora potencjałowego wysokiego napięcia 33 kv jest wyjątkowo niski, a napięcie wtórne pozostaje praktycznie równe indukowanej sile elektromagnetycznej, która jest określona przez stałe napięcie pierwotne. Zapewnia wymagany poziom dokładności pomiaru napięcia.

3. Uzwojenie wtórne transformatorów potencjałowych nie może być nigdy zwarte. Podczas normalnej pracy obciążenie jednofazowego transformatora potencjalnego wysokiego napięcia 33 kV jest urządzeniem o wysokiej impedancji, ale w przypadku wystąpienia zwarcia jedynym czynnikiem ograniczającym jest impedancja uzwojenia. Może to prowadzić do zbyt wysokiego prądu zwarciowego, powodując nieprawidłowe odczyty licznika, fałszywe działanie przekaźnika, a nawet trwałe uszkodzenie transformatora mocy.

4. Zaciski uzwojenia wtórnego i uzwojenia składowej zerowej muszą być uziemione. W przypadku braku uziemienia usterka w systemie pierwotnym może indukować niebezpiecznie wysokie napięcie na tych uzwojeniach, co stwarza poważne ryzyko dla podłączonych przyrządów, przekaźników i bezpieczeństwa personelu.

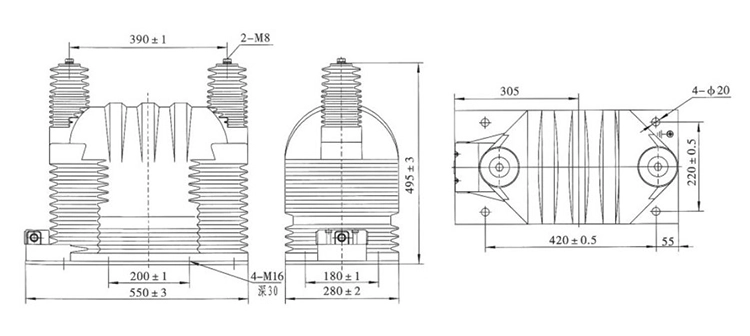

Specyfikacja techniczna:

Często zadawane pytania dotyczące produktu:

P: Jakie jest obciążenie znamionowe jednofazowego transformatora potencjalnego wysokiego napięcia 33 kv?

Odp.: Obciążenie znamionowe zazwyczaj waha się od 25 VA do 200 VA w zależności od zastosowania. Zapewnia stabilną dokładność przyrządów pomiarowych i zabezpieczeń bez przeciążania transformatora.

P: W jaki sposób uziemiony jest jednofazowy transformator potencjału wysokiego napięcia 33 kv?

Odp.: Uzwojenie wtórne jest zwykle uziemione w jednym punkcie, aby utrzymać potencjał odniesienia i zapewnić bezpieczeństwo. pomaga uniknąć napięć pływających i zmniejszyć ryzyko uszkodzenia izolacji.

P: Czy można podłączyć jednofazowy PT do pomiaru trójfazowego?

O: Oczywiście. W przypadku systemu trójfazowego trzy jednofazowe przekładniki prądowe można połączyć w układ gwiazdy lub otwartego trójkąta, w zależności od tego, czy konieczne jest monitorowanie pełnego napięcia międzyfazowego i międzyfazowego.
