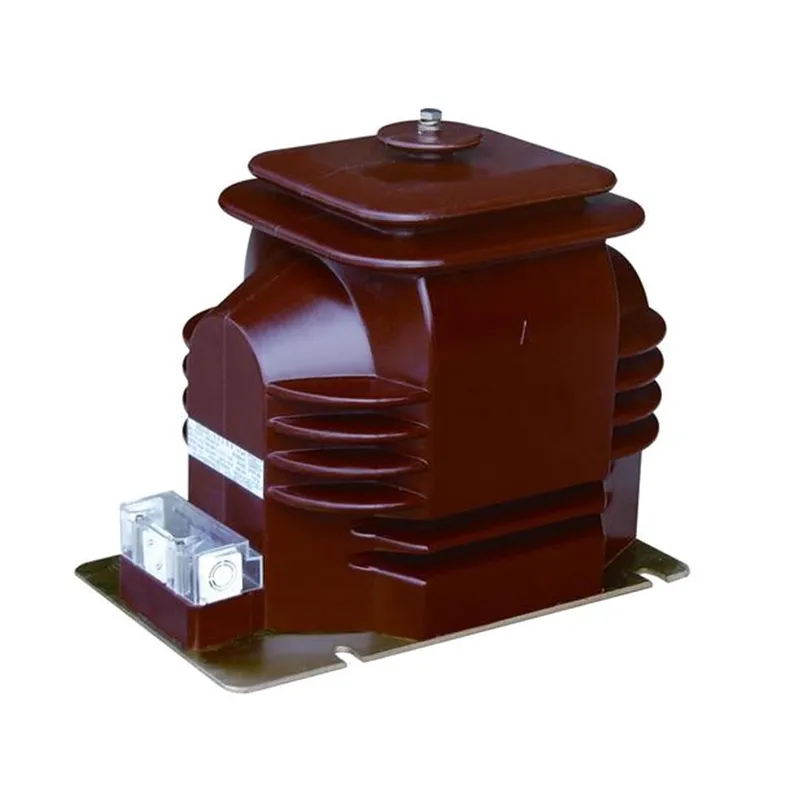

Transformator elektromagnetyczny Pt 25 Kv

Wskazówki po zakupie apotencjalny transformator:

1.Przed oddaniem do użytku transformator elektromagnetyczny pt. o napięciu 25 kV musi zostać poddany wszelkim testom i inspekcjom wymaganym przez odpowiednie normy i procedury. Zwykle obejmują one test dielektryczny prądu przemiennego, test rezystancji izolacji, test współczynnika i kontrolę wzrokową.

2. Niezbędne jest prawidłowe okablowanie transformatora potencjału elektromagnetycznego pt. o napięciu 25 kV. Uzwojenie pierwotne powinno być połączone równolegle z obwodem mierzonym, natomiast uzwojenie wtórne musi być połączone równolegle z cewkami napięciowymi przyrządów pomiarowych, przekaźników ochronnych lub urządzeń automatyki. Jednocześnie należy zwrócić uwagę na zachowanie prawidłowej polaryzacji.

3. Obciążenie podłączone do wtórnego transformatora potencjalnego 25 kv musi mieścić się w jego obciążalności znamionowej. Przekroczenie znamionowego obciążenia wtórnego może spowodować zwiększenie błędów pomiarowych, a nawet wpłynąć na dokładność odczytów.

4. Zwarcie wtórnego transformatora o napięciu 25 kv jest surowo zabronione. Ponieważ PT ma bardzo niską impedancję wewnętrzną, zwarcie wtórne może generować niezwykle wysokie prądy, potencjalnie uszkadzając sprzęt wtórny i stwarzając poważne zagrożenie dla bezpieczeństwa. Aby zapobiec takim uszkodzeniom, należy zainstalować bezpieczniki na stronie wtórnej PT. Jeśli jest to możliwe, należy zastosować także bezpieczniki po stronie pierwotnej w celu ochrony sieci wysokiego napięcia w przypadku usterek w uzwojeniu pierwotnym lub przewodach.

5. Ze względu na bezpieczeństwo personelu obsługującego przyrządy pomiarowe lub przekaźniki uzwojenie wtórne PT musi być uziemione w jednym punkcie. Może zapobiec pojawieniu się wysokiego napięcia w przyrządach i przekaźnikach, gdy izolacja między uzwojeniem pierwotnym i wtórnym zostanie uszkodzona po uziemieniu.

6. W żadnym wypadku nie należy zwierać obwodu wtórnego PT.

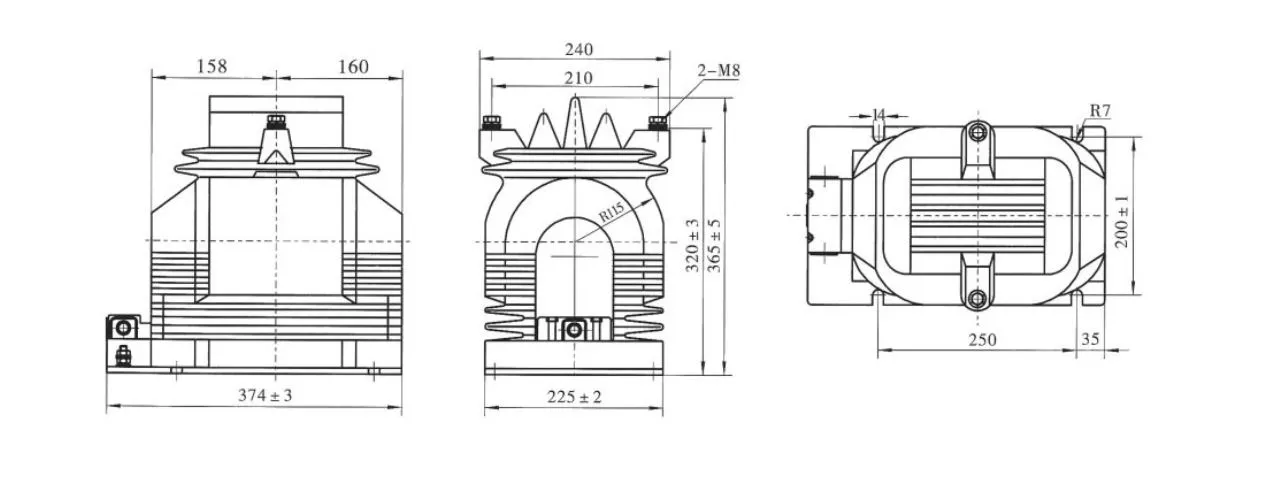

Specyfikacja techniczna:

Często zadawane pytania dotyczące produktu:

P: Jakie jest standardowe napięcie wtórne dla przyrządu elektromagnetycznego 25 kVtransformator potencjalny pt?

Odp.: Standardowe napięcie wtórne dla instrumentalnego transformatora o potencjale elektromagnetycznym pt 25 kV wynosi zazwyczaj 110 V. Ta normalizacja zapewnia kompatybilność ze sprzętem pomiarowym i zabezpieczającym, aby umożliwić dokładny pomiar napięcia i bezpieczną pracę w systemie elektroenergetycznym.

P: Czy 25 kV instrumentalny transformator elektromagnetycznego potencjału pt może pracować w sposób ciągły przy 115% napięcia znamionowego?

Odp.: Tak, transformator o napięciu 25 kV może pracować w sposób ciągły przy 115% napięcia znamionowego, o ile obciążenie wtórne nie przekracza wartości znamionowej termicznej transformatora. Ta funkcja pozwala na tymczasowe przepięcie bez wpływu na integralność przekładników prądowych.

P: Jaka jest typowa klasa izolacji dla przyrządowego transformatora elektromagnetycznego potencjału pt 25 kV?

Odpowiedź: Potencjalny transformator 25 kV ma zazwyczaj klasę izolacji, która pozwala mu wytrzymać napięcia do 25 kV. System izolacji został zaprojektowany tak, aby wytrzymać naprężenia elektryczne występujące w warunkach normalnych i awaryjnych, zapewniając niezawodne działanie i bezpieczeństwo.
