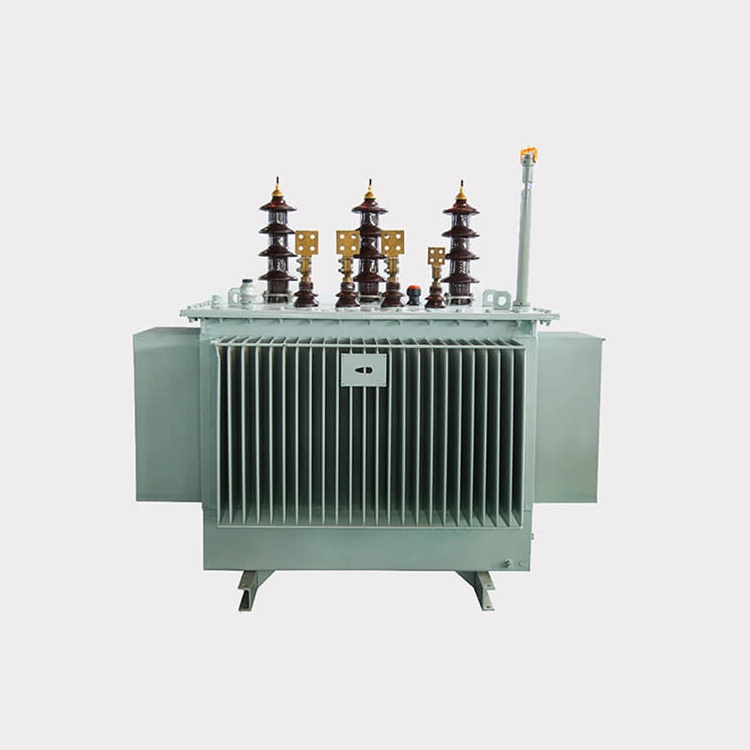

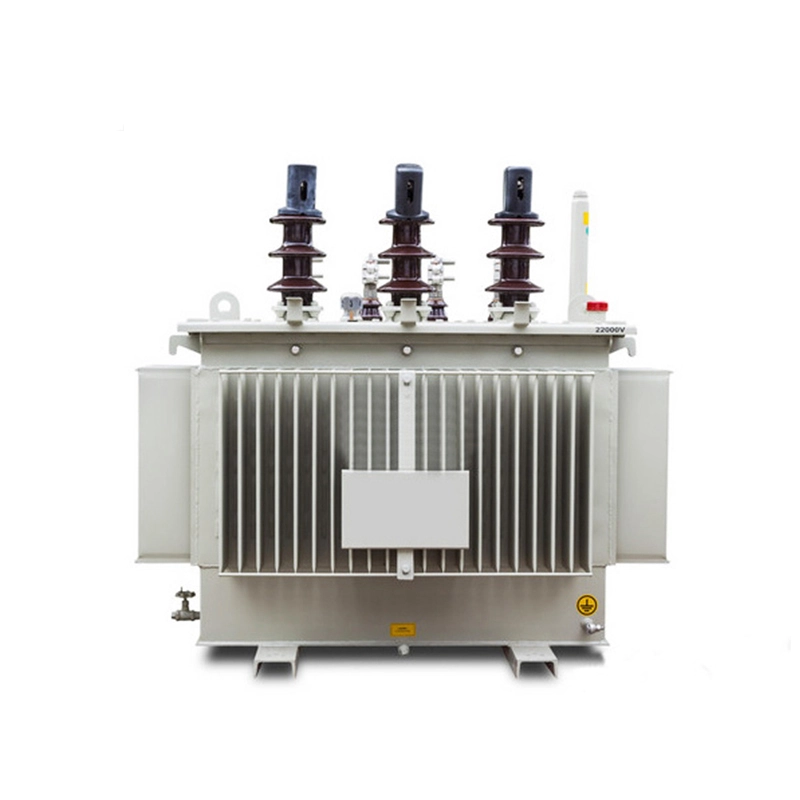

Transformator mocy 22 kv montowany na słupie 50 kva

Transformator mocy 22 kva do montażu na słupie i mocy 50 kva, specjalnie zaprojektowany do stosowania w zewnętrznych liniach napowietrznych. Transformator ma całkowicie uszczelniony zbiornik oleju i pionowe żebra odprowadzające ciepło, co zapewnia doskonałą odporność na warunki atmosferyczne i wilgoć, dzięki czemu może pracować stabilnie przez długi czas w środowisku o zakresie od -25°C do +40°C. Produkt jest zgodny z normą IEC 60076 i odpowiednimi normami krajowymi oraz charakteryzuje się niezawodnością, ekonomicznością i łatwością konserwacji.

Typowa impedancja zwarciowa tego transformatora mocy 22 kv do montażu na słupie i mocy 50 kva wynosi 4%, co może skutecznie ograniczyć prąd zwarciowy po stronie niskiego napięcia i chronić znajdujący się za nim sprzęt dystrybucyjny. Strata bez obciążenia nie przekracza 170 W, utrata obciążenia (przy 75 ℃) nie przekracza 950 W, a ogólny poziom strat spełnia wymagania wtórnej efektywności energetycznej. Strona wysokiego napięcia wyposażona jest w wyłącznik zaczepów o zakresie odczepów ±2×2,5%, pozwalający na elastyczną regulację napięcia wyjściowego podczas przerw w dostawie prądu oraz dostosowanie się do wahań napięcia w sieci.

Pod względem konstrukcyjnym przepusty porcelanowe są instalowane odpowiednio po stronie wysokiego i niskiego napięcia transformatora mocy 22 kv montowanego na słupie 50 kva, a wsporniki montażowe odgromników są zarezerwowane. Powierzchnia zbiornika oleju jest pokryta śrutowaniem, farbą antykorozyjną i odporną na warunki atmosferyczne, a stopień antykorozyjny spełnia wymagania środowiska zewnętrznego. Metodą chłodzenia jest ONAN i nie są wymagane żadne dodatkowe wentylatory ani zestawy pomp. Wszystkie zewnętrzne elementy metalowe wyposażone są w oczywiste zaciski uziemiające, które ułatwiają podłączenie istniejącej masy ochronnej i zapewniają bezpieczeństwo użytkowania.

Zalety:

1. Aby osiągnąć skuteczną kontrolę produkcji, przeprowadziliśmy ścisłą kontrolę i audyt dostawców surowców oraz przeprowadziliśmy takie procesy, jak kontrola i porównanie przychodzących materiałów. Dodatkowo każda partia transformatora mocy 22 kv do montażu na słupie 50 kva jest sprawdzana i kontrolowana pod względem jakości ściśle według wskaźników dostarczonych przez dostawców.

2. Wenzhou Xifa Electric Power Equipment Co., Ltd. posiada wysoko wykwalifikowany zespół usług badawczo-rozwojowych, który może niezależnie opracowywać i projektować produkty, co pozwala nam na ciągłą optymalizację i zapewnianie klientom bardziej opłacalnych nowych produktów. Aby zapewnić niezawodną jakość produktu, zespół badawczo-rozwojowy przeprowadzi kompleksowe przeglądy wymagań i projektów w całym procesie opracowywania produktu. Przed dostarczeniem produktów do klientów przeprowadzimy również różne testy i debugowanie, aby zapewnić jakość produktu.

3. Zawsze przestrzegamy zasady priorytetowego traktowania usług i starannie tworzymy zespół obsługi klienta złożony z ekspertów technicznych. Aby zapewnić terminową dostawę transformatora mocy 50 kva do montażu na słupie 22 kV, zminimalizować straty i zapewnić szybszą i bardziej spersonalizowaną obsługę posprzedażną, wdrażamy całodobowe usługi śledzenia. Komunikujemy się z klientami, przekazujemy opinie i aktywnie pomagamy użytkownikom w rozwiązywaniu wszelkich napotkanych trudności.

Główne części transformatorów montowanych na słupach

Typ mocowania przedniego LV DB

Sprzęt do linii słupowej

Transformator montowany na słupie

Typ mocowania bocznego LV DB

Sprzęt do produkcji

Maszyna do nawijania folii

Jednostka napełniania olejem

Piec transformatorowy i jednostka odlewnicza

Piekarnik transformatorowy

Ośrodek, w którym wykonuje się testy : ośrodek diagnostyczny

Transformatory w przetwarzaniu

Transformator w trakcie suszenia

Transformator w uzwojeniu 2

Transformator w uzwojeniu

Transfromer jest w montażu
