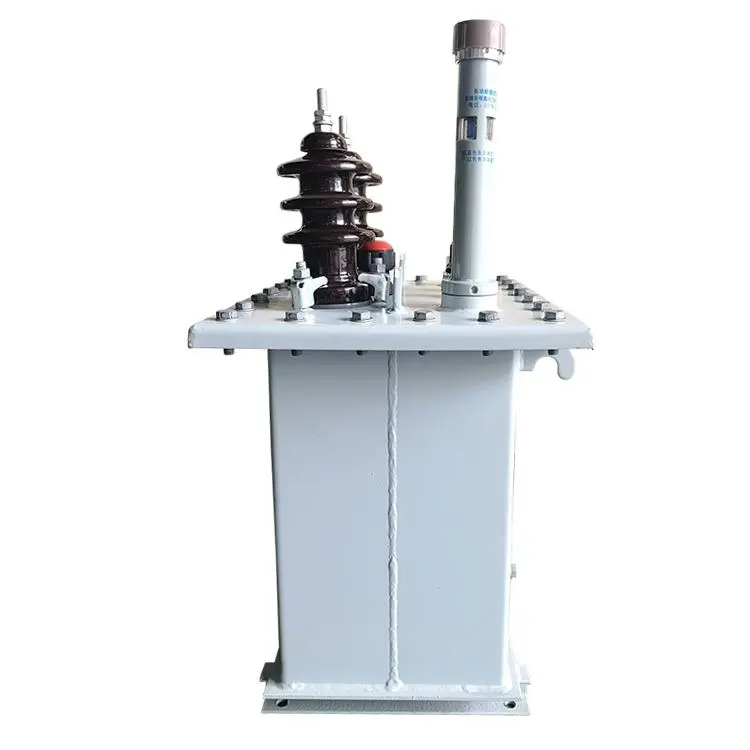

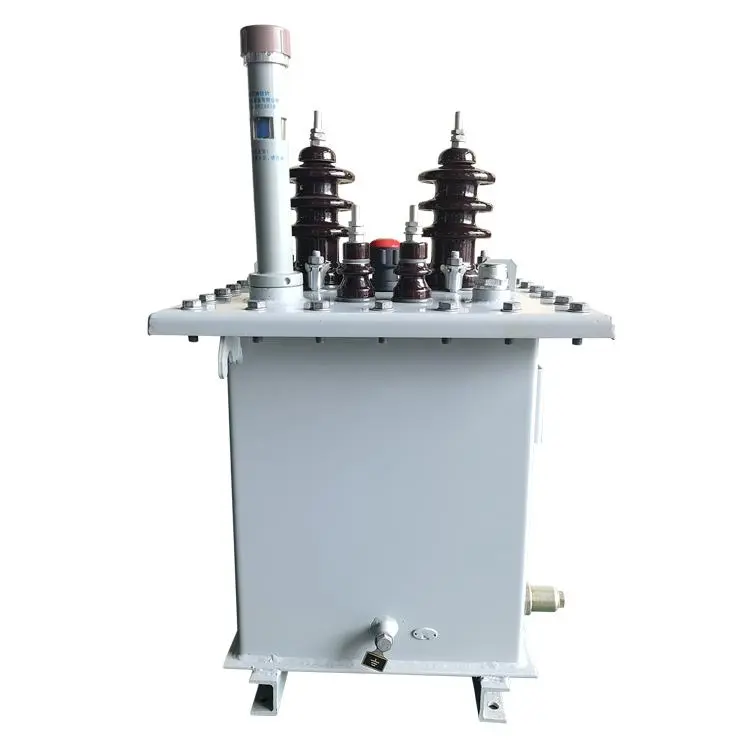

Transformator rozdzielczy 11 Kv do montażu na słupie, jednofazowy

Jednofazowy transformator dystrybucyjny do montażu na słupie 11 kv to kompaktowe i wysokowydajne rozwiązanie dla napowietrznych systemów dystrybucji energii. Może obniżyć napięcie pierwotne z 11 kV do standardowych napięć wtórnych, takich jak 220 V lub 415 V, zapewniając użytkownikom końcowym bezpieczną i niezawodną energię.

Wykorzystując wyjątkowej jakości rdzenie ze stali krzemowej oraz uzwojenia miedziane lub aluminiowe, jednofazowy transformator rozdzielczy 11 kv do montażu na słupie minimalizuje straty obciążenia i brak strat obciążenia, zachowując jednocześnie zgodność z normą IEC 60076 i powiązanymi normami efektywności energetycznej IEEE/ANSI. Zbiornik napełniony olejem jest naturalnie chłodzony przez ONAN i może wytrzymać wzrost temperatury od 55 do 65 ℃, zapewniając niezawodną pracę pod różnymi obciążeniami.

Jednofazowy transformator rozdzielczy do montażu na słupie 11 kv ma solidną tuleję, mechanizm nadmiarowy ciśnienia i opcjonalną funkcję ochrony przed przepięciami, dzięki czemu jest wysoce odporny na warunki atmosferyczne, niski koszt konserwacji i nadaje się do montażu na odsłoniętych słupach.

Transformator ten może zapewnić stabilną i bezpieczną moc oraz ma doskonałą odporność na przeciążenia, co czyni go dobrym wyborem dla użytkowników.

Parametr techniczny:

P: Czy można dostosować jednofazowy transformator dystrybucyjny do montażu na słupie 11 kv?

Odp.: Tak, ten transformator można w dużym stopniu dostosować do konkretnych wymagań sieci, zapewniając bezpieczną pracę i zgodność z odpowiednimi przepisami. Napięcie pierwotne jednofazowego transformatora rozdzielczego do montażu na słupie 11 kv można ustawić na stałe na 11 kV lub można zastosować konfigurację z dwoma odczepami, np. od 10,5 kV do 11,5 kV. Aby spełnić standardy regionalne w Europie, Azji i na rynkach wschodzących, wyjście wtórne zapewnia wiele opcji, w tym 230 V, 240 V, 220/440 V lub 415 V.

Gama materiałów uzwojeń obejmuje wszystko, od ekonomicznego, lekkiego aluminium po miedź o wysokiej przewodności cieplnej, łącznie z obydwoma. Co więcej, miedź o wysokiej przewodności cieplnej może osiągnąć wyższą wydajność i lepszą wydajność rozpraszania ciepła przy dużych obciążeniach. Obsługiwana częstotliwość to 50 Hz lub 60 Hz.

Aby zwiększyć możliwości operacyjne jednofazowego transformatora dystrybucyjnego do montażu na słupie 11 kv w gorącym klimacie, metodę chłodzenia można uaktualnić ze standardowej metody ONAN do chłodzenia wymuszonego. ±2x2,5% lub szerszy zakres przełączników zaczepów poza siecią może zoptymalizować napięcie bez przerw w zasilaniu. Poziom impedancji może spełniać wymagania dotyczące ochrony i regulacji usterek równowagi od 4 do 5%, a dodatkowe urządzenia zabezpieczające, takie jak bezpieczniki wysokiego napięcia, odgromniki lub osłony chroniące przed ptakami, mogą być instalowane w celu zwiększenia bezpieczeństwa na obszarach wiejskich lub narażonych na burze. Przyjazny dla środowiska płyn na bazie estrów zastępuje olej mineralny, zwiększając odporność ogniową i zrównoważony rozwój. Te dostosowane funkcje zwiększają wygodę instalacji, możliwości usuwania usterek i efektywność energetyczną, tworząc jednofazowy transformator rozdzielczy do montażu na słupie 11 kV, odpowiedni do linii napowietrznych w trudnych warunkach.

Inne opcjonalne konfiguracje obejmują wzmocnione zbiorniki paliwa do stosowania w obszarach o silnym wietrze lub trzęsieniach ziemi oraz powłoki antykorozyjne do stosowania w obszarach mgły solnej. Poziom izolacji obudowy może sięgać nawet 75 kV BIL, co jest w stanie wytrzymać przepięcia w systemie. Modyfikacja powłoki może zmniejszyć hałas lub poprawić wentylację. Zakres mocy może obejmować typowe wartości znamionowe od 16 do 200 kVA, a konstrukcja rdzenia może zmniejszyć straty bez obciążenia, osiągając w ten sposób doskonałą wydajność.

Niezależnie od tego, czy chodzi o odległe wioski, czy projekty rozbudowy podmiejskich, te dostosowane rozwiązania mogą zapewnić, że jednofazowy transformator dystrybucyjny do montażu na słupie 11 kv spełni dokładne wymagania, zapewni niezawodną i standardową dystrybucję energii, minimalizując jednocześnie koszty operacyjne i maksymalnie wydłużając żywotność.

Główne części transformatorów montowanych na słupach

Typ mocowania przedniego LV DB

Sprzęt do linii słupowej

Transformator montowany na słupie

Typ mocowania bocznego LV DB

Sprzęt do produkcji

Maszyna do nawijania folii

Jednostka napełniania olejem

Piec transformatorowy i jednostka odlewnicza

Piekarnik transformatorowy

Ośrodek, w którym wykonuje się testy : ośrodek diagnostyczny

Transformatory w przetwarzaniu

Transformator w trakcie suszenia

Transformator w uzwojeniu 2

Transformator w uzwojeniu

Transfromer jest w montażu
