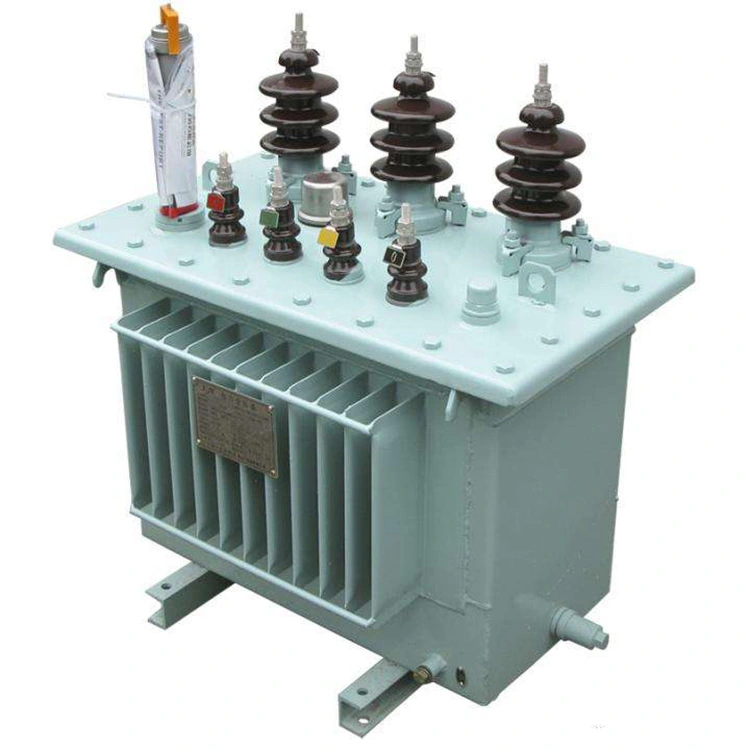

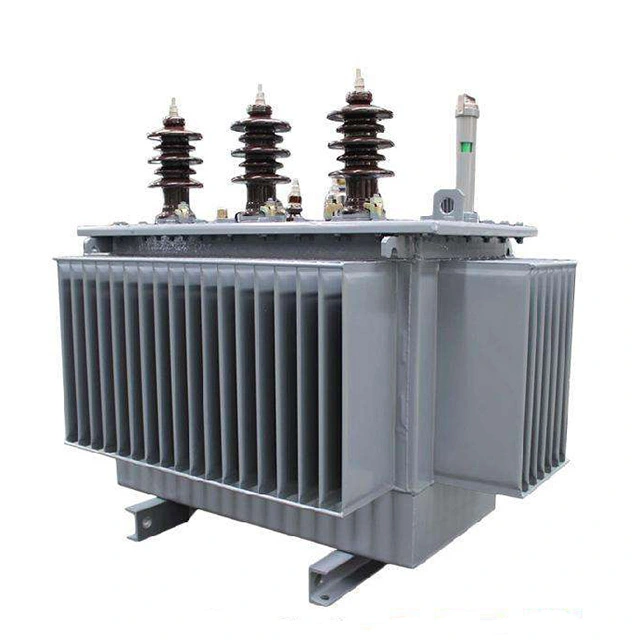

Transformator elektryczny o mocy 50 kva do montażu na słupie

Transformator elektryczny o mocy 50 kva do montażu na słupie jest niezbędnym urządzeniem w systemach dystrybucji energii niskiego napięcia. Jego główne funkcje obejmują konwersję napięcia, izolację galwaniczną i ochronę systemu. Jest szeroko stosowany w obiektach przemysłowych, budynkach komercyjnych, projektach mieszkaniowych i budownictwie infrastrukturalnym.

Transformator elektryczny o mocy 50 kva do montażu na słupie jest produkowany z wysokiej jakości rdzeni ze stali krzemowej i uzwojeń miedzianych lub aluminiowych o wysokiej przewodności. Ma zwartą konstrukcję, niskie straty, niski poziom hałasu i stabilną pracę i jest zaprojektowany do niezawodnej pracy w różnych warunkach pracy.

Wszystkie uzwojenia transformatora elektrycznego o mocy 50 kva do montażu na słupie są produkowane z materiałów wysokiej jakości, aby zapewnić doskonałą wydajność izolacji i stabilność konstrukcyjną. Uzwojenia niskiego napięcia są pokryte wokół przewodników papierem kablowym, natomiast uzwojenia wysokiego napięcia wykorzystują okrągłe druty miedziane emaliowane poliuretanem. Międzywarstwowe łączenie papieru klejącego mocno łączy cewki w jedną całość, co zapewnia doskonałe właściwości izolacyjne. Ta profesjonalna konstrukcja uzwojenia skutecznie zapobiega odkształceniu lub uszkodzeniu cewek podczas długotrwałej pracy i transportu na duże odległości, zapewniając w ten sposób stabilność i niezawodność całej konstrukcji transformatora elektrycznego o mocy 50 kva do montażu na słupie.

Parametr techniczny:

P: Jakie szczególne zalety ma grupa połączeń Dyn11 w transformatorze elektrycznym 10 kV/0,4 kV 50 kva do montażu na słupie, w porównaniu z grupą połączeń Yyn0, jeśli chodzi o poziom jednofazowego prądu zwarciowego po stronie wtórnej i zdolność tłumienia rezonansu ferromagnetycznego?

Odp.: Impedancja składowej zerowej połączenia Dyn11 jest znacznie niższa niż impedancja Yyn0, co znacznie zwiększa jednofazowy prąd zwarcia doziemnego, ułatwiając szybkie i niezawodne wykrywanie i usuwanie usterek przez urządzenie zabezpieczające oraz zmniejszając ryzyko porażenia prądem elektrycznym i uszkodzenia sprzętu.

Jednocześnie uzwojenie w kształcie trójkąta po stronie pierwotnej transformatora elektrycznego o mocy 50 kva do montażu na słupie zapewnia zamkniętą ścieżkę dla prądu składowej zerowej, skutecznie powstrzymując dryft punktu zerowego i zapobiegając poważnej asymetrii napięcia trójfazowego. Gdy w systemie występuje rezonans ferromagnetyczny, ścieżka ta może zapewnić efekt tłumienia, co znacznie zmniejsza amplitudę i czas trwania rezonansu nadnapięciowego. Co więcej, Dyn11 może również blokować wprowadzanie trzeciej harmonicznej prądu do poprzedzającej sieci energetycznej, unikając wzmocnienia harmonicznych i przeciążenia baterii kondensatorów, a także zmniejszając dodatkowy wzrost temperatury transformatora elektrycznego 10 kV/0,4 kV 50 kva do montażu na słupie i szybkość starzenia się izolacji.

Dlatego w scenariuszach, w których transformatory elektryczne o mocy 50 kva do montażu na słupie obsługują obszary z dużą liczbą obciążeń jednofazowych, obciążeń nieliniowych lub długimi wiejskimi liniami energetycznymi podatnymi na rezonans, Dyn11 ma znaczące zalety pod względem bezpieczeństwa, jakości energii i żywotności sprzętu.

Główne części transformatorów montowanych na słupach

Typ mocowania przedniego LV DB

Sprzęt do linii słupowej

Transformator montowany na słupie

Typ mocowania bocznego LV DB

Sprzęt do produkcji

Maszyna do nawijania folii

Jednostka napełniania olejem

Piec transformatorowy i jednostka odlewnicza

Piekarnik transformatorowy

Ośrodek, w którym wykonuje się testy : ośrodek diagnostyczny

Transformatory w przetwarzaniu

Transformator w trakcie suszenia

Transformator w uzwojeniu 2

Transformator w uzwojeniu

Transfromer jest w montażu
