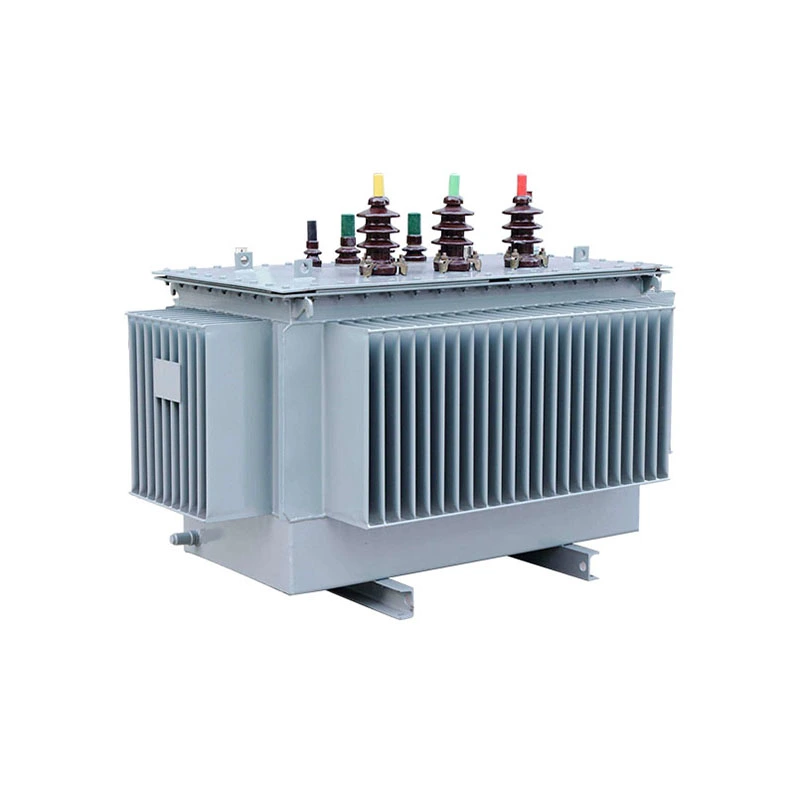

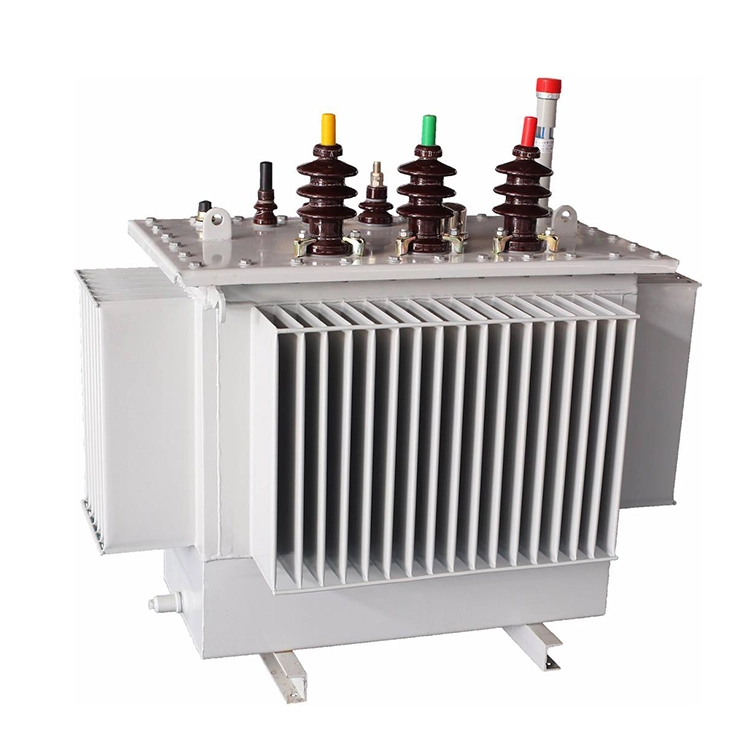

Transformator dystrybucyjny montowany na słupie 200 kva

Ten montowany na słupie transformator dystrybucyjny o mocy 200 kva ma głównie konstrukcję trójfazową. Konwencjonalne kombinacje napięć znamionowych obejmują 10/0,4 kV, 11/0,4 kV, 11/0,433 kV, 22/0,433 kV, 33/0,4 kV itp., obejmujące różne opcje odpowiednie dla różnych regionalnych sieci energetycznych. Urządzenie standardowo wyposażone jest w regulację napięcia wzbudzonego, z zakresem regulacji napięcia ±5% lub ±2×2,5%. Grupę połączeń można wybrać jako Dyn11 lub Yyn0.

W warunkach 50 Hz prąd znamionowy po stronie wysokiego napięcia 10 kV wynosi około 11,55 A, po stronie wysokiego napięcia 11 kV wynosi około 10,50 A, a prąd znamionowy po stronie niskiego napięcia 0,4 kV wynosi około 288,68 A. Konwencjonalna impedancja zwarciowa wynosi 4%. Jednocześnie można go dostosować do wymagań użytkownika dotyczących napięcia, grupy połączeń itp. Efektywność energetyczną można wybrać spośród produktów ze stopów zwykłych, niskostratnych i amorficznych.

Parametr techniczny:

Zalety:

Czy są jakieś różnice między transformatorem dystrybucyjnym montowanym na słupie 200 kva a typem montowanym na podkładce?

1. Transformator rozdzielczy 200 kva montowany na słupie jest zamocowany na słupie energetycznym, na określonej wysokości nad ziemią. Nie zajmuje cennych zasobów ziemi i ma niewielki wpływ na przestrzeń naziemną. Transformator montowany na podkładce umieszcza się na betonowej podstawie, która wymaga określonej powierzchni.

2. Ponieważ jest zawieszony w powietrzu, prawdopodobieństwo kontaktu ludzi i zwierząt z nim jest mniejsze, co czyni go stosunkowo bezpieczniejszym. Jednak nawet wtedy nie ma potrzeby się nadmiernie denerwować, przechodząc obok. Wystarczy zachować normalną odległość. Transformator montowany na podkładce jest instalowany w stosunkowo ukryty sposób.

3. Każdy pojedynczy transformator ma ograniczony zakres zasilania, zwykle od 5 kVA do 167 kVA. Stosowany jest głównie do zasilania niewielkiej liczby użytkowników na jednej linii. Jednakże transformator montowany na podkładce ma stosunkowo większą moc, wahającą się od 75 kVA do 3000 kVA.

4. W porównaniu ze sprzętem zakopanym pod ziemią, ta metoda montażu napowietrznego wiąże się z niższymi kosztami materiałów i trudnościami konstrukcyjnymi. Jest to bardzo ekonomiczne i praktyczne rozwiązanie w zakresie zasilania.

5. Transformator rozdzielczy montowany na słupie 200 kva to zwykle cylindryczny zbiornik oleju wypełniony olejem chłodzącym w celu izolacji i odprowadzania ciepła. Górna część to zacisk przyłączeniowy wysokiego napięcia, a dolna to zacisk przyłączeniowy niskiego napięcia. Konstrukcja jest bardzo kompaktowa. Aby zapewnić bezpieczeństwo, często integruje odgromniki i bezpieczniki, aby zapobiec uderzeniom pioruna i zwarciom.

Główne części transformatorów montowanych na słupach

Typ mocowania przedniego LV DB

Sprzęt do linii słupowej

Transformator montowany na słupie

Typ mocowania bocznego LV DB

Sprzęt do produkcji

Maszyna do nawijania folii

Jednostka napełniania olejem

Piec transformatorowy i jednostka odlewnicza

Piekarnik transformatorowy

Ośrodek, w którym wykonuje się testy : ośrodek diagnostyczny

Transformatory w przetwarzaniu

Transformator w trakcie suszenia

Transformator w uzwojeniu 2

Transformator w uzwojeniu

Transfromer jest w montażu
