Przekładnik prądowy o zerowej składowej jest urządzeniem o pojedynczym zwoju, z rdzeniem przelotowym, stosowanym w systemach elektroenergetycznych do monitorowania prądów o zerowej składowej. Służy jako kluczowy element systemów przekaźników ochronnych, który jest wykorzystywany głównie do wykrywania zwarć doziemnych, prądów upływowych i monitorowania izolacji. Wykrywając sumę wektorową trzech prądów fazowych i wynikający z tego prąd składowej zerowej, przekładnik prądowy o składowej zerowej ct może wyzwalać operacje zabezpieczające i współpracować z selektorami uziemienia niskoprądowego, cyfrowymi urządzeniami tłumiącymi harmoniczne i modułami zabezpieczającymi przekaźniki w celu ostrzegania o usterkach i odłączania zasilania.

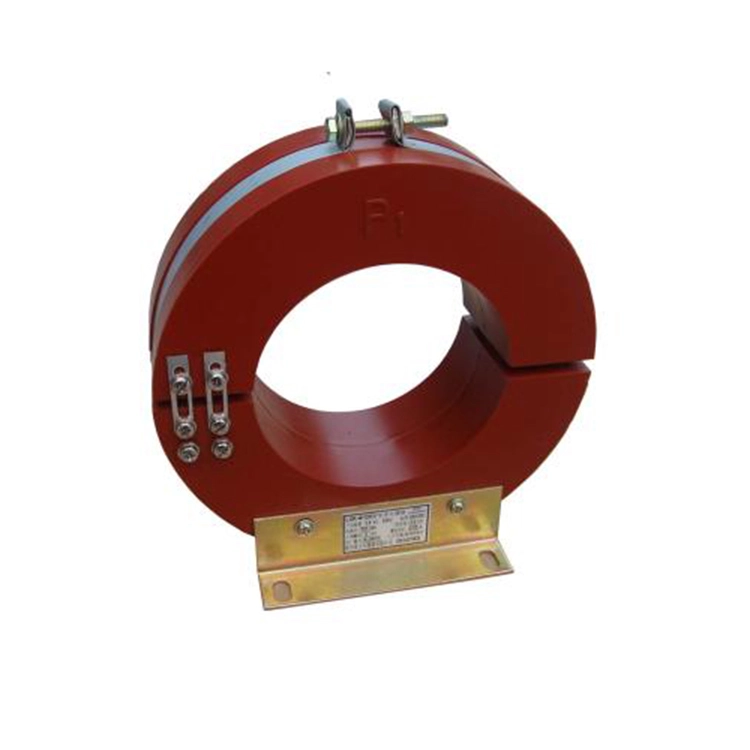

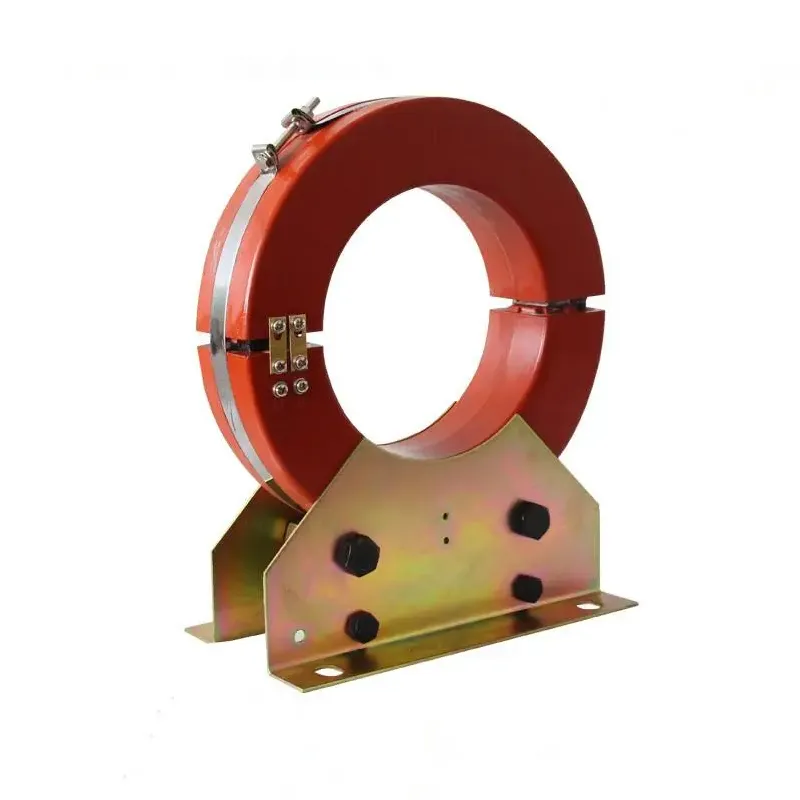

Strukturalnie przekładnik prądowy o składowej zerowej składa się z rdzenia toroidalnego i uzwojenia wtórnego zamkniętych w obudowie z żywicy epoksydowej lub gumy silikonowej, co zapewnia odporność na wilgoć i ochronę przed przeskokiem zanieczyszczeń. Opcje instalacji obejmują konstrukcję solidną, która wymaga wstępnie przeprowadzonych kabli i konstrukcje z dzielonym rdzeniem, które umożliwiają modernizację bez odłączania kabli.
Jest kompatybilny z systemami zasilania 50 Hz, co zapewnia czułość i liniowość wymaganą dla różnych konfiguracji punktu neutralnego, w tym systemów uziemionych i nieuziemionych. Przekładniki prądowe o zerowej sekwencji są szeroko stosowane w inteligentnych sieciach, transporcie kolejowym, systemach elektrycznych budynków i monitorowaniu urządzeń przemysłowych, aby zapewnić niezawodne wykrywanie usterek i ochronę systemu.

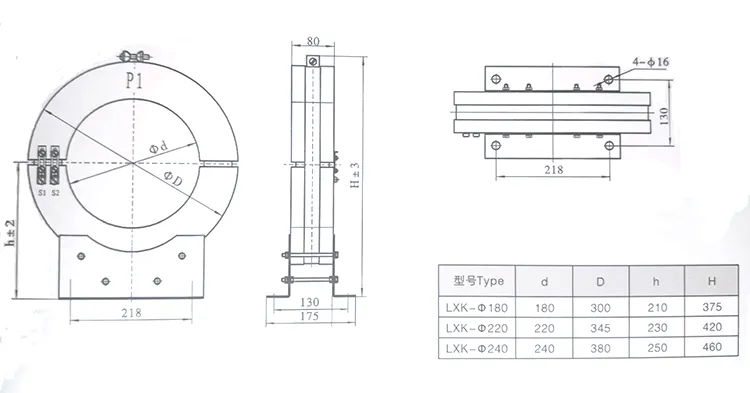

| Typ | Typ przekaźnika | Metoda połączenia | Wartość skali | Prąd pierwotny | Typ | Typ przekaźnika | Metoda połączenia | Wartość skali | Prąd pierwotny |
| LXK-Φ80 LXK-Φ100 LXK-Φ120 LXK-Φ150 | DD11/60 | Szereg | 15*1 | 2,4-4,5 | LXK-Φ180 LXK-Φ220 LXK-Φ240 | DD11/60 | Szereg | 15*1 | 2,4-4,5 |
| 30*1 | 30*1 | ||||||||
| Równoległy | 15*2 | 3-5 | Równoległy | 15*2 | 3-5 | ||||
| 30*2 | 30*2 | ||||||||
| DD1/60 | Szereg | 15*1 | 3-5 | DD1/60 | Szereg | 15*1 | 3-5 | ||
| 30*1 | 30*1 | ||||||||
| Równoległy | 15*2 | 3-6 | Równoległy | 15*2 | 3-6 | ||||
| 30*2 | 30*2 |
P: Co to jest przekładnik prądowy typu pączkowego o zerowej sekwencji?
Przekładnik prądowy CT typu pączkowego o zerowej sekwencji jest urządzeniem z rdzeniem przelotowym, zaprojektowanym do wykrywania prądów o składowej zerowej w systemach trójfazowych. Jego toroidalny rdzeń umożliwia przejście przewodu pierwotnego przez środek, zapewniając nieinwazyjne monitorowanie zwarć doziemnych, prądów upływowych i stanu izolacji.
P: W jaki sposób sygnał wyjściowy przekładnika prądowego typu pączkowego o zerowej sekwencji zerowej?
Odp.: Przekładnik prądowy o zerowej składowej typu pączkowego przekształca prąd składowej zerowej na napięcie proporcjonalne lub prąd wtórny przy użyciu precyzyjnego uzwojenia i technologii cewek Rogowskiego. Wyjście to jest kompatybilne z przekaźnikami, licznikami i systemami monitorowania, zapewniając szybkie i dokładne wykrywanie usterek.
P: Jakie są typowe zastosowania przekładnika prądowego typu pączkowego o zerowej składowej?
Odp.: przekładnik prądowy typu pączkowego o zerowej sekwencji jest powszechnie stosowany w:
1. Zabezpieczenie przed zwarciem doziemnym i wykrywanie prądu upływowego;
2.Monitorowanie punktu neutralnego w systemach dystrybucji energii;
3.Integracja z cyfrowymi przekaźnikami zabezpieczeniowymi, urządzeniami tłumiącymi harmoniczne i inteligentnymi systemami monitorowania sieci.
4. Urządzenia przemysłowe, budowa sieci elektrycznych i systemów transportu kolejowego.
