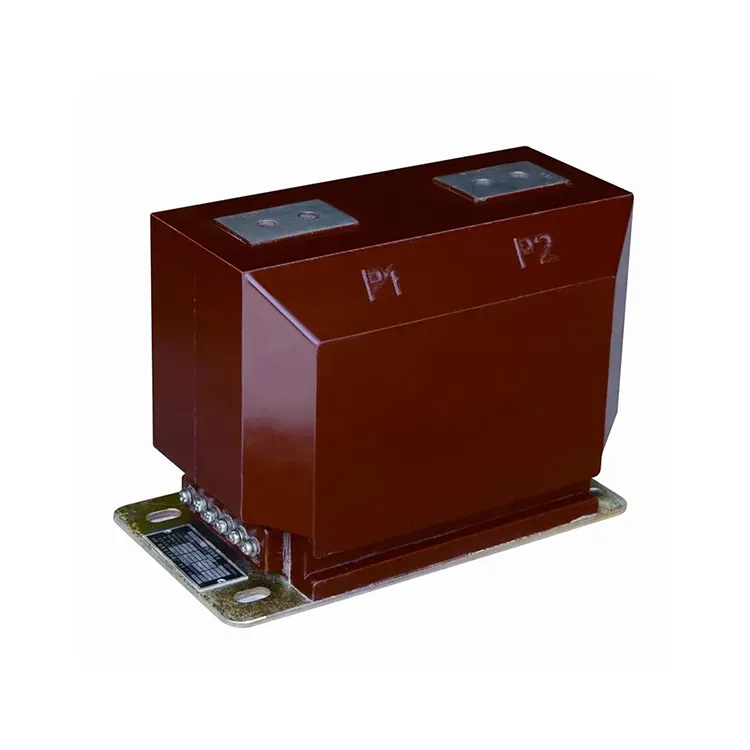

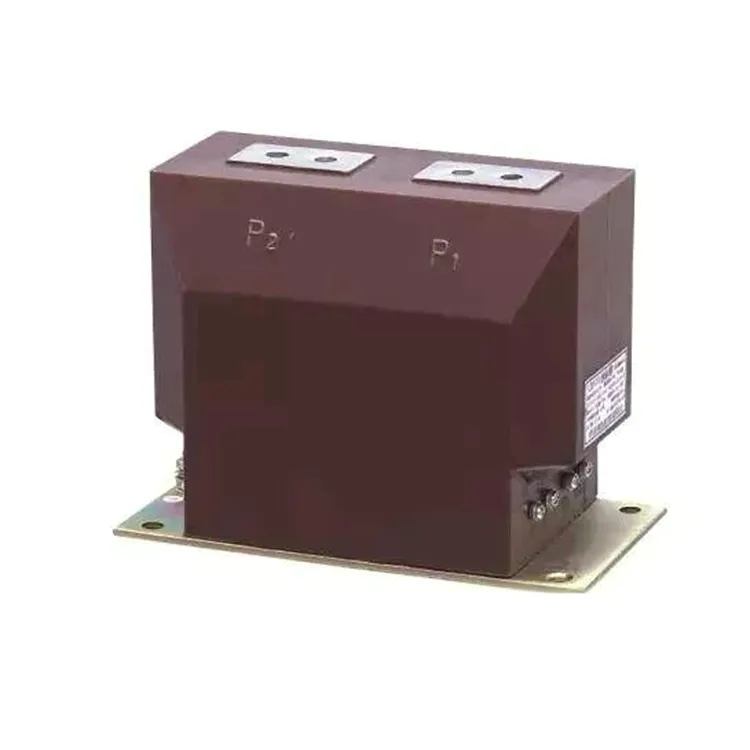

Transformator prądu elektrycznego Ct z żywicy

Elektryczny przekładnik prądowy ct odlany z żywicy jest jednostką wewnętrzną, odlewaną próżniowo, z żywicy epoksydowej, typu słupkowego, przeznaczoną do systemów zasilania o napięciu 10 kV i częstotliwości znamionowej 50 Hz. Stosowany jest głównie do pomiaru prądu, pomiaru energii i przekazywania zabezpieczeń.

W przekładniku prądowym CT odlewanym z żywicy zastosowano całkowicie zamknięty proces odlewania żywicy epoksydowej, w którym rdzeń jest wykonany z wysokiej jakości materiału magnetycznego, a zarówno cewka pierwotna, jak i wtórna wraz z rdzeniem są zatopione w żywicy. Konstrukcja ta zapewnia doskonałe parametry izolacji, odporności na wilgoć i zanieczyszczenia. Powierzchnia przekładnika prądowego odlanego z żywicy nie wymaga dodatkowej powłoki, a przekładnik prądowy można zainstalować w wielu pozycjach.

Oferta obejmuje zarówno klasy pomiarowe, takie jak 0,2 S i 0,5 S, jak i klasy ochrony, takie jak 10P10 i 10P20. Dostępna jest konstrukcja wieloprzełożeniowa dla przekładnika prądowego odlanego z żywicy, dzięki czemu dobrze nadaje się do stosowania w panelach elektrycznych pokrytych metalem.

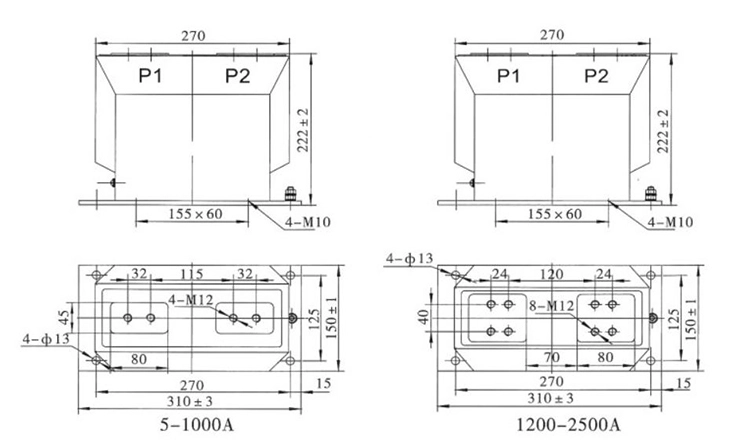

Specyfikacja techniczna:

Często zadawane pytania dotyczące produktu:

P: Jakie parametry techniczne należy sprawdzić przy wyborze przekładnika prądowego odlanego z żywicy?

Odp.: przy wyborze należy sprawdzić następujące kluczowe parametry:

1. Klasa dokładności: Do pomiaru/pomiaru (np. 0,2 s lub 0,5) i do celów ochronnych (np. 10P10, 5P10 itp.).

2. Znamionowy prąd pierwotny i wtórny (przekładnia).

3. Krótkotrwały prąd termiczny (Ith) i krótkotrwała wytrzymałość na prąd (w przypadku zwarcia).

4.Poziomy izolacji (wytrzymywane napięcie, napięcie znamionowe impulsu itp.).

5. Tolerancje środowiskowe: zakres temperatur, wysokość nad poziomem morza, wilgotność, poziom zanieczyszczenia.

6. Obciążenie: obciążenie VA, które element wtórny musi napędzać bez pogorszenia dokładności.

P: W jakich środowiskach lub zastosowaniach szczególnie nadają się przekładniki prądowe CT odlewane z żywicy?

Odp.: następujące środowisko lub zastosowanie są odpowiednie dla przekładnika prądowego odlanego z żywicy:

1.Rozdzielnice wewnętrzne, gdzie przestrzeń jest ograniczona i izolacja ma kluczowe znaczenie.

2. W trudnych lub zanieczyszczonych środowiskach (kurz, wilgoć, chemikalia), gdzie otwarte części lub olej mogą ulec degradacji.

3.W obwodach pomiarowych i zabezpieczających, które wymagają stabilnych i dokładnych pomiarów przez długie okresy czasu.

4. Zastosowania, w których ważne są niskie koszty utrzymania i wysoka niezawodność.
