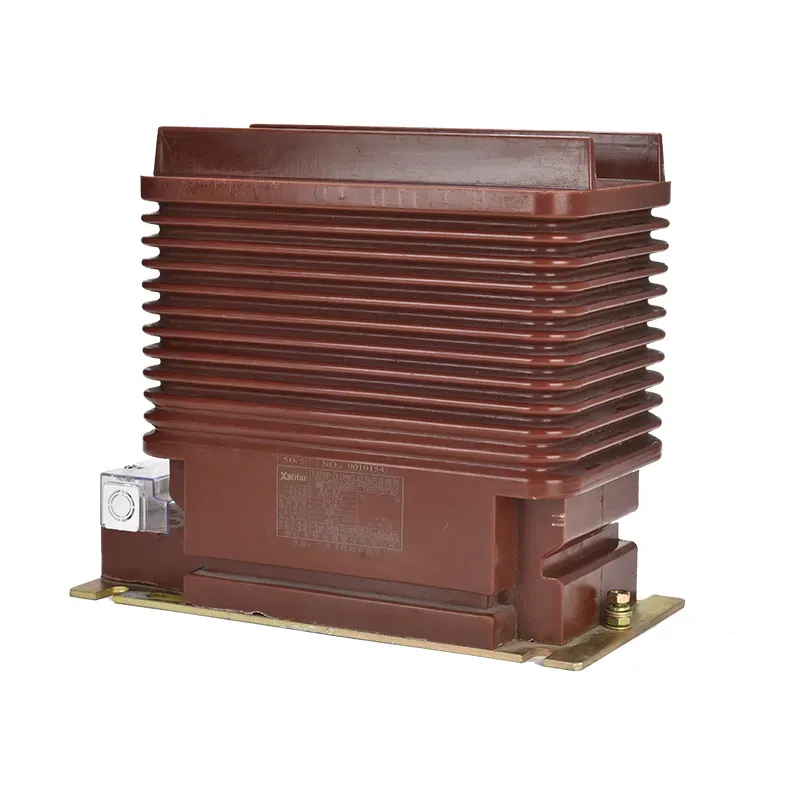

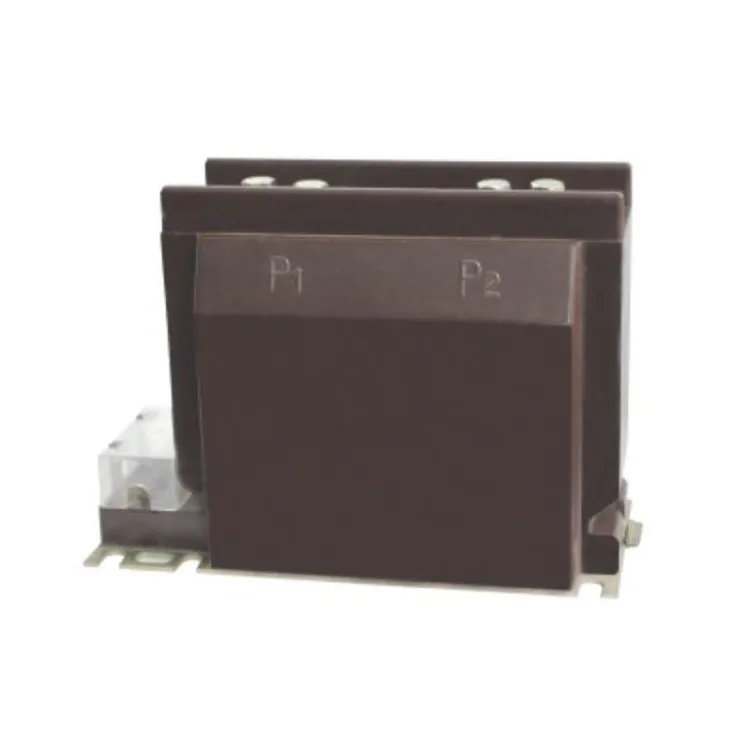

Przekładnik prądowy Ct 200 300 500 800 5a

Przekładnik prądowy o prądach znamionowych prądu pierwotnego 200 A, 300 A, 500 A i 800 A oraz standardowym wyjściu wtórnym 5 A jest przeznaczony do niezawodnych zastosowań w pomiarach prądu i zabezpieczeniach w systemach zasilania o napięciu od 10 do 35 kV.

Każdy przekładnik prądowy ct 200 300 500 800 5a wykorzystuje precyzyjnie nawinięty przewodnik miedziany i solidny rdzeń magnetyczny, aby zachować doskonałą wydajność przy dokładnym przełożeniu w całym zakresie roboczym. Przekładnik prądowy ct 200 300 500 800 5a został zbudowany tak, aby zapewnić stabilną moc wyjściową wtórną w zmiennych warunkach obciążenia, dzięki czemu nadaje się zarówno do obwodów pomiarowych, jak i ochronnych.

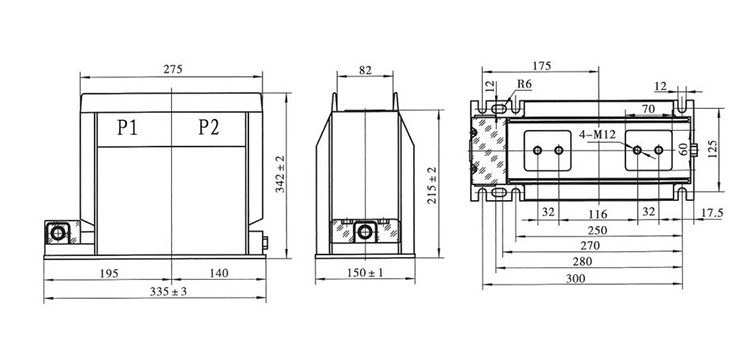

Obudowa wykonana jest z trwałego, trudnopalnego materiału izolacyjnego, który zapewnia doskonałą odporność na wilgoć i czynniki środowiskowe. Kompaktowa konstrukcja umożliwia łatwą instalację w rozdzielnicach, szafach sterowniczych i tablicach rozdzielczych zasilania.

Specyfikacja techniczna:

Często zadawane pytania dotyczące produktu:

P: Co oznacza przekładnik prądowy taki jak 200/5A w przekładniku prądowym ct 200 300 500 800 5a?

Odp.: w przekładniku prądowym ct 200 300 500 800 5a przełożenie przekładnika prądowego 200/5A oznacza, że ​​gdy przez przewód pierwotny przepływa 200 amperów, uzwojenie wtórne dostarcza 5 amperów. Ta sama zasada dotyczy innych przekładni: 300/5 A, 500/5 A, 800/5 A itd. Przełożenie zapewnia, że ​​duże prądy pierwotne można zredukować do znormalizowanej wartości wtórnej w celu bezpiecznego pomiaru i ochrony.

P: Jak wybrać właściwy współczynnik przekładnika prądowego?

Odp.: Przekładnię CT należy dobrać zgodnie z maksymalnym prądem obciążenia systemu. Na przykład, jeśli Twój zasilacz normalnie przenosi prąd 180 A z okazjonalnymi szczytami do 220 A, odpowiedni będzie przekładnik prądowy 200/5 A. Jeżeli oczekuje się, że prąd osiągnie wartość od 450 do 500 A, wówczas bardziej odpowiedni będzie przekładnik prądowy 500/5A. Celem jest uniknięcie zarówno nadmiernego wymiarowania, co zmniejsza dokładność przy niskim obciążeniu, jak i niedowymiarowania, co stwarza ryzyko nasycenia.

P: Jakie klasy dokładności są dostępne dla przekładnika prądowego ct 200 300 500 800 5a?

Odp.: Do celów pomiarowych popularne klasy obejmują 0,2, 0,2 S, 0,5 i 0,5 S. Jeśli chodzi o ochronę, typowe klasy to 5P10, 10P10 lub 10P20. Wymagana klasa zależy od tego, czy przekładnik prądowy będzie używany do pomiaru przychodów, ogólnego monitorowania czy przekaźników zabezpieczeniowych.
