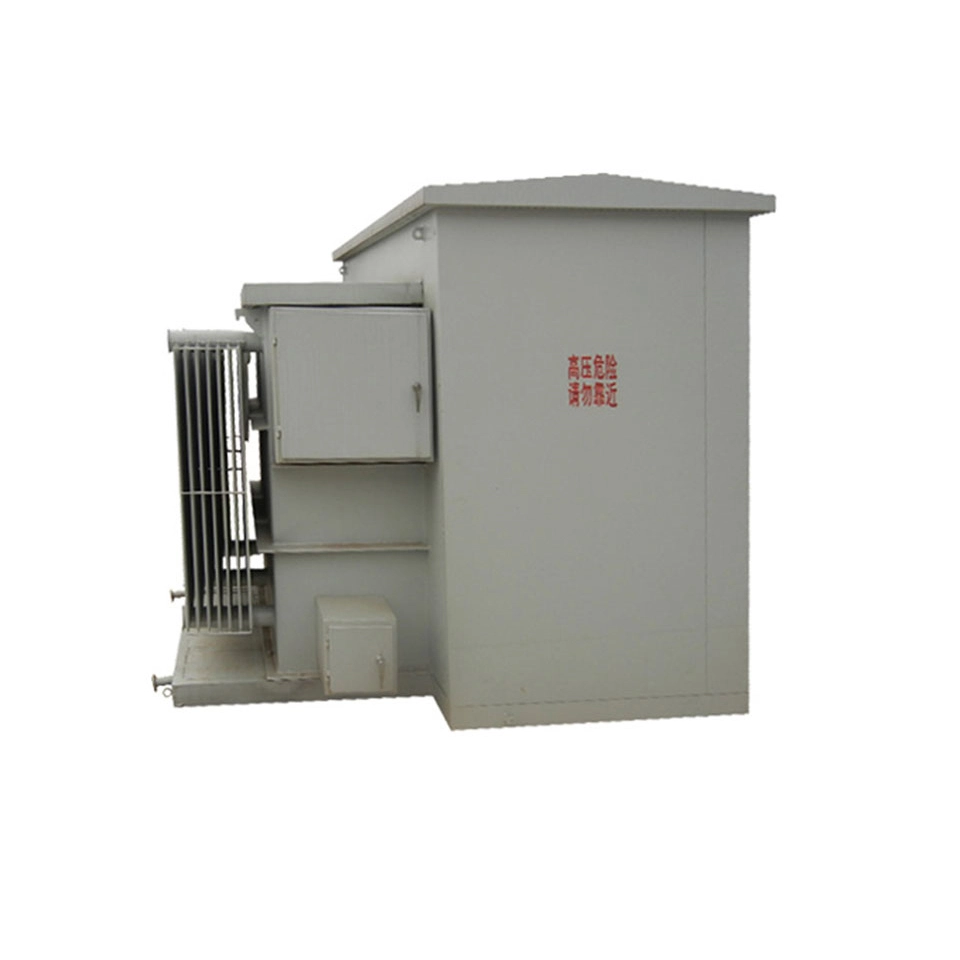

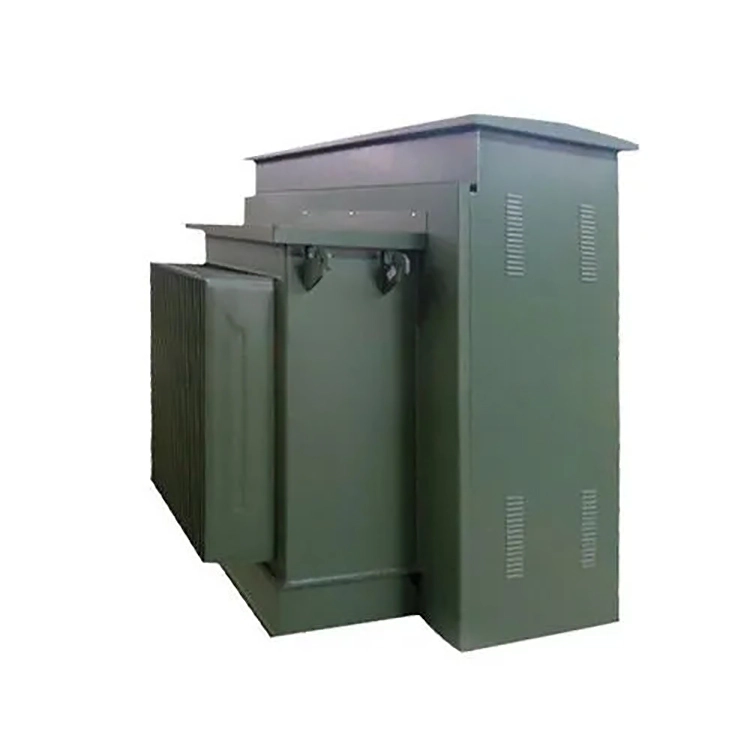

Transformator montowany na podkładce olejowej 1000 kva

Transformator olejowy 1000 kva do montażu na podkładce olejowej to trójfazowy transformator rozdzielczy specjalnie zaprojektowany do instalacji naziemnej na zewnątrz o mocy znamionowej 1000 kva. Montuje się go bezpośrednio na prefabrykowanym fundamencie betonowym, zamiast zawieszać go lub zakopywać pod ziemią. Żelazny rdzeń i uzwojenia są całkowicie zanurzone w oleju izolacyjnym, wykorzystując wysoką wytrzymałość dielektryczną i właściwości rozpraszania ciepła oleju, aby uzyskać izolację elektryczną i zarządzanie ciepłem.

Obudowa wypełnionego olejem transformatora 1000 kva montowanego na podkładce jest wykonana ze zbiornika oleju z tektury falistej, a powierzchnia rozpraszania ciepła jest zwiększona poprzez zastosowanie płyt falistych, co pozwala uzyskać chłodzenie ONAN. Elastyczne właściwości fal mogą absorbować zwiększenie objętości oleju izolacyjnego spowodowane zmianami temperatury. Jego w pełni szczelna struktura zapewnia, że ​​olej izolacyjny nie wchodzi w kontakt z powietrzem zewnętrznym, skutecznie zapobiegając pogorszeniu się jakości oleju i starzeniu się materiałów izolacyjnych na skutek wnikania tlenu i wilgoci.

Cała konstrukcja transformatora olejowego o mocy 1000 kva składa się z trzech oddzielnych przedziałów: pomieszczenia wysokiego napięcia, pomieszczenia niskiego napięcia i pomieszczenia transformatora. Drzwi do pomieszczenia niskiego napięcia wyposażone są w zamek trzypunktowy. Drzwi do pomieszczenia wysokiego napięcia można otworzyć dopiero po otwarciu drzwi pomieszczenia niskiego napięcia, aby zapobiec działaniu prądu po stronie wysokiego napięcia. Zarówno strona wysokiego, jak i niskiego napięcia są wyposażone w zaciski uziemiające NEMA.

Jeśli chodzi o konfigurację elektryczną i zabezpieczenia, ten transformator 1000 kva z podkładką olejową obsługuje różne grupy połączeń, takie jak Dyn11, Yyn0, które są odpowiednie dla różnych charakterystyk obciążenia. Strona wysokiego napięcia integruje podwójne zabezpieczenie wyłącznika obciążenia i bezpiecznika oraz jest wyposażona w zawór upustowy ciśnienia oraz funkcję monitorowania temperatury i poziomu oleju. Spełnia normę efektywności energetycznej DOE 2016, z wydajnością ≥ 99,2%, jest bezpieczna i niezawodna.

Parametr techniczny

Park przemysłowy zamierza kupić transformator 1000 kva montowany na podkładce olejowej, który będzie głównie dostarczał energię do trójfazowych silników asynchronicznych, pomp wodnych i innego sprzętu elektroenergetycznego. Obciążenie trójfazowe jest zasadniczo zrównoważone, ale środowisko na miejscu jest dużo kurzu, a transformator musi mieć stosunkowo niski początkowy koszt zakupu. Czy grupie połączeń należy nadać priorytet Dyn11 czy Yyn0? Dlaczego?

Na podstawie porównania wydajności preferowanym wyborem powinna być grupa połączeń Dyn11. Jeśli chodzi o odporność na asymetrię trójfazową, Dyn11 pozwala, aby prąd linii neutralnej osiągnął ponad 75% prądu fazowego, podczas gdy Yyn0 zazwyczaj ogranicza go do 25%; jeśli chodzi o tłumienie harmonicznych, połączenie trójkątne z boku wysokiego napięcia w Dyn11 może zapewnić ścieżkę cyrkulacyjną dla trzeciej harmonicznej, skutecznie unikając zniekształceń kształtu fali napięcia, podczas gdy Yyn0 ma stosunkowo średnią zdolność tłumienia; jeśli chodzi o prąd zwarciowy uziemienia jednofazowego, Dyn11 generuje większy prąd zwarciowy, który jest łatwiejszy do niezawodnego wykrycia i zadziałania zabezpieczenia przekaźnikowego, podczas gdy prąd zwarciowy Yyn0 jest stosunkowo mniejszy, co utrudnia konfigurację zabezpieczenia.

Ogólnie rzecz biorąc, Dyn11 jest bardziej odpowiedni do scenariuszy obejmujących nowoczesne obciążenia mieszane, takie jak oświetlenie LED, klimatyzatory o zmiennej częstotliwości i stosy ładujące, podczas gdy Yyn0 nadaje się tylko do trójfazowych, ściśle zrównoważonych obciążeń czystej mocy i projektów, które są bardzo wrażliwe na koszty. Dlatego też, bez żadnych specjalnych ograniczeń, grupa połączeń transformatora 1000 kva montowanego na podkładce olejowej powinna mieć priorytet jako Dyn11.
