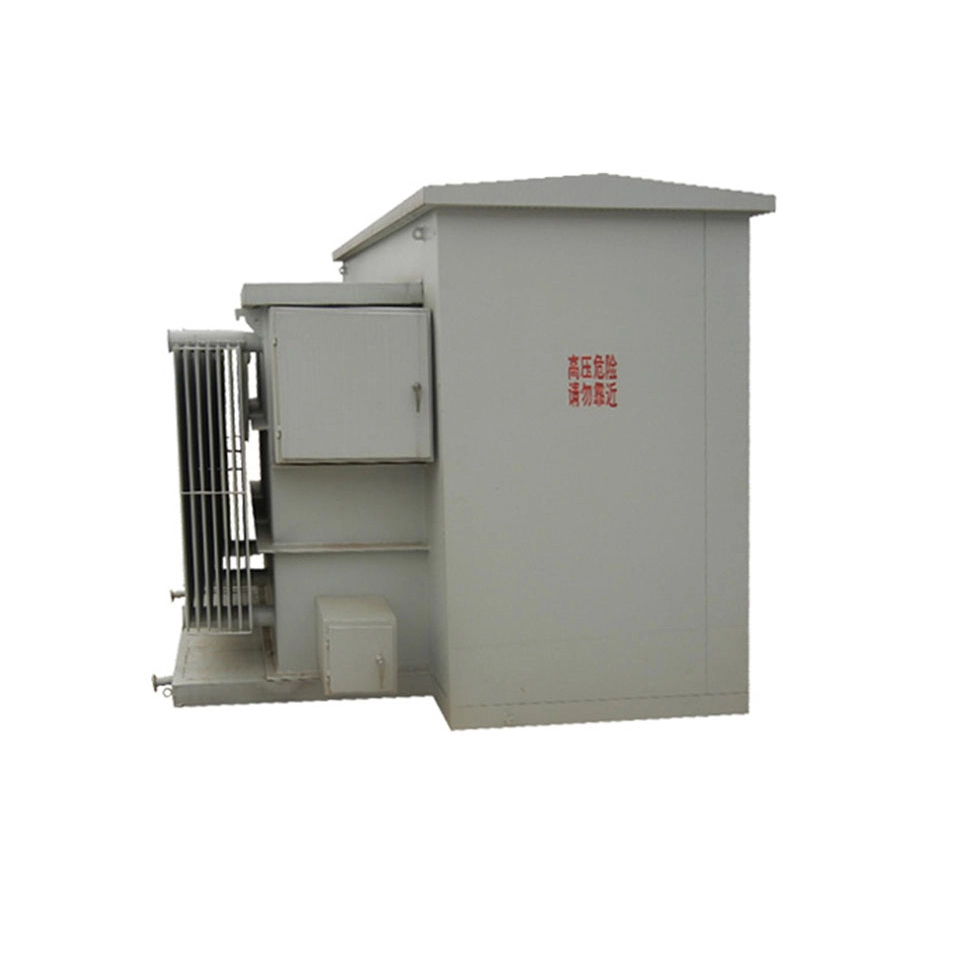

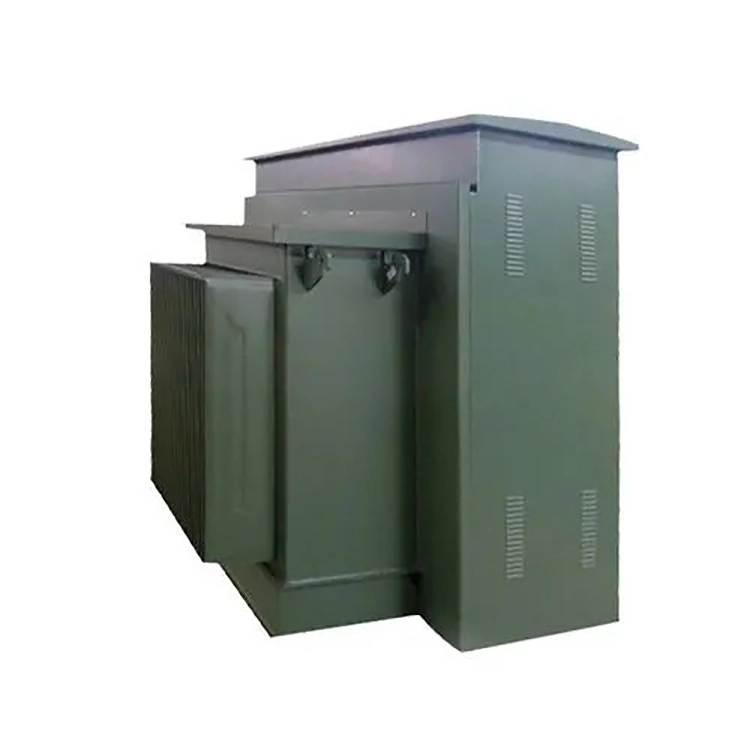

33 Transformator jednofazowy 0,4 kv 1250 kva montowany na podkładce

Jednofazowy transformator 33 0,4 kv 1250 kva montowany na podkładce to wysokiej klasy rozwiązanie zaprojektowane specjalnie dla dużych podziemnych systemów elektroenergetycznych. Posiada bezpieczną i odporną na warunki atmosferyczne obudowę oraz zaawansowane konfiguracje bez kontaktu elektrycznego lub z kontaktem pod napięciem, które maksymalizują bezpieczeństwo personelu i zapobiegają manipulacji w miejscach publicznych. Ten jednofazowy transformator 33 0,4 kv 1250 kva montowany na podkładce jest zgodny ze standardami ANSI, IEEE i wymogami dotyczącymi efektywności energetycznej i może konwertować maksymalnie 33 kV napięcia pierwotnego na elastyczne napięcie wtórne, zapewniając doskonałe możliwości ochrony przed zwarciami i cichą pracę w dużych zastosowaniach mieszkaniowych i komercyjnych.

Parametr techniczny:

Dlaczego w tym jednofazowym transformatorze montowanym na podkładce o mocy 33 0,4 kv i 1250 kva zwykle stosuje się napięcie 0,4 kV po stronie niskiego napięcia zamiast na innych poziomach napięcia?

400 V (trójfazowe) / 230 V (jednofazowe) to typowe poziomy napięcia w standardowych systemach dystrybucji energii niskiego napięcia IEC i są szeroko stosowane w zastosowaniach mieszkaniowych, komercyjnych i przemyśle lekkim. W przypadku sprzętu takiego jak szafy rozdzielcze niskiego napięcia, wyłączniki automatyczne i kable są one dojrzałe i mają wysoki stosunek wydajności do kosztów na poziomie 400 V. Jednofazowe napięcie 230 V może bezpośrednio zasilać zwykłe oświetlenie, gniazdka i sprzęt AGD bez konieczności dodatkowej redukcji napięcia.

Napięcie 0,4 kV można zazwyczaj przesyłać na odległość od 200 do 500 metrów w obszarze mieszkalnym lub komercyjnym (przy normalnym spadku napięcia wynoszącym ≤5%). Moc 1250 kVA jest często stosowana w większych punktach obciążenia, takich jak centra handlowe, kampusy, centra medyczne, gdzie transformator znajduje się blisko środka obciążenia. 0,4 kV jest wystarczające i nie jest wymagane wyższe napięcie.

Gdy trzy takie jednofazowe transformatory montowane na podkładce o mocy 33 0,4 kv 1250 kva zostaną użyte w celu utworzenia grupy trójfazowej (całkowita moc 3750 kVA), w porównaniu do zastosowania jednego transformatora trójfazowego o tej samej mocy. jakie są najważniejsze różnice i środki ostrożności w zakresie rozkładu obciążenia, uziemienia punktu neutralnego i konfiguracji zabezpieczeń?

Gdy trzy jednofazowe transformatory montowane na podkładce 33 0,4 kv 1250 kva są używane w konfiguracji trójfazowej, różnica w rdzeniu w porównaniu z transformatorem jednofazowym o tej samej mocy jest następująca:

Rozkład obciążenia musi być ściśle zrównoważony; w przeciwnym razie przeciążenie w określonej fazie spowoduje poważne odchylenie w punkcie neutralnym i nie będzie można go skompensować, jak w transformatorze trójfazowym, poprzez wzajemne oddziaływanie pola magnetycznego.

Po pierwsze, w celu uziemienia punktu neutralnego punkty neutralne niskiego napięcia trzech jednofazowych transformatorów 33 0,4 kv 1250 kva montowanych na podkładce muszą być połączone zewnętrznie, a następnie uziemione w jednym punkcie. W przeciwnym razie mogą wystąpić prądy cyrkulacyjne i różnice potencjałów uziemienia. Natomiast punkty neutralne transformatorów trójfazowych są bezpośrednio wyprowadzone wewnętrznie i można je łatwo i niezawodnie połączyć z uziemieniem.

Po drugie, jeśli chodzi o ochronę, każde 33 jednofazowych transformatorów 0,4 kv 1250 kva montowanych na podkładce w grupie jednofazowej ma stronę wysokiego napięcia niezależnie skonfigurowaną za pomocą bezpieczników. W przypadku awarii w jednej fazie, pozostałe dwie fazy mogą nadal dostarczać energię. Dlatego należy dodać alarm zaniku fazy i specjalnie zaprojektować zabezpieczenie składowej zerowej po stronie niskiego napięcia. Natomiast transformatory trójfazowe mają zwykle ujednolicony wyzwalacz, a koordynacja zabezpieczeń jest prostsza.

Ogólnie rzecz biorąc, grupa 33 jednofazowych transformatorów 0,4 kv 1250 kva do montażu na podkładce ma elastyczną rozbudowę, jest wygodna w transporcie, ale ma złożoną ochronę, wyższe wymagania dotyczące równoważenia obciążenia oraz większy całkowity koszt i większą powierzchnię. Nadaje się do budowy etapowej lub scenariuszy z obciążeniem jednofazowym jako głównym obciążeniem.
