Połączenie Transformator montowany na podkładce Dyn11 2000 kva

Połączenie Transformator dyn11 montowany na podkładce 2000 kva to trójfazowy transformator rozdzielczy zanurzony w oleju z konstrukcją obudowy montowaną na podkładce. Może być instalowany bezpośrednio na podłożu zewnętrznym i jest szeroko stosowany w parkach przemysłowych, kompleksach handlowych i miejskich sieciach dystrybucyjnych itp.

Podstawową cechą jest grupa wektorów Dyn11, strona wysokiego napięcia jest połączona w trójkąt (D), strona niskiego napięcia jest połączona w gwiazdę (Y) z izolowanym punktem neutralnym, a faza napięcia po stronie niskiego napięcia jest opóźniona w stosunku do strony wysokiego napięcia o 30°. Ta metoda połączenia zapewnia unikalne korzyści w przypadku równoległej pracy wielu transformatorów i tłumienia prądu składowej zerowej.

W warunkach pracy połączenia w gwiazdę z uziemieniem punktu neutralnego, trzecia harmoniczna prądu generowana przez obciążenia nieliniowe (takie jak przetwornice częstotliwości, zasilacze LED, prostowniki czołowe UPS) utworzy zamkniętą pętlę w uzwojeniu trójkąta. Specyficzny mechanizm jest następujący: Prądy trzeciej harmonicznej są w fazie względem siebie pod względem fazy czasowej i nie mogą przepływać przez linię neutralną po stronie gwiazdy, ale mogą krążyć w uzwojeniu w kształcie trójkąta i rozpraszać swoją energię w postaci ciepła.

Zmierzone dane wskazują, że transformator 2000 kva dyn11 montowany na podkładce może zmniejszyć współczynnik zniekształceń trzeciej harmonicznej po stronie niskiego napięcia o około 60–80%, skutecznie oczyszczając w ten sposób przebieg napięcia na szynie niskiego napięcia i wydłużając żywotność późniejszego precyzyjnego sprzętu elektronicznego.

Parametr techniczny:

P: Dlaczego w przypadku transformatora 2000 kva montowanego na podkładce dyn11 należy zwrócić szczególną uwagę na metodę wywoływania jego punktu zerowego i ciągłości uziemienia, zamiast bezpośrednio podążać za doświadczeniami z transformatorami o małej mocy?

Odp.: Prąd znamionowy po stronie niskiego napięcia połączenia transformatora 2000 kva montowanego na podkładce dyn11 zbliżył się do 3000 A (biorąc za przykład 400 V), czyli jest znacznie wyższy niż w przypadku zwykłego sprzętu o małej mocy. Chociaż połączenie Dyn11 może izolować składową zerową prądu po stronie wysokiego napięcia, punkt zerowy po stronie niskiego napięcia musi wytrzymywać wyjątkowo duże prądy niezrównoważone. Na przykład podczas zasilania dużej liczby jednofazowych obwodów oświetleniowych lub sterujących prąd neutralny może osiągnąć ponad 50% prądu fazowego.

Jeśli w projekcie zostanie ślepo przyjęta praktyka stosowania transformatorów o mocy poniżej 1000 kVA, użycie cieńszych szyn neutralnych lub poleganie wyłącznie na pojedynczym połączeniu uziemiającym spowoduje przegrzanie punktu neutralnego, stopienie zacisków przyłączeniowych, a nawet doprowadzi do poważnego przesunięcia punktu neutralnego, powodując spalenie dużej liczby urządzeń jednofazowych.

Dlatego też przy składaniu zamówienia należy jasno określić wymaganie: pole przekroju szyny neutralnej powinno wynosić nie mniej niż 70% linii fazowej (zaleca się, aby miał taki sam przekrój), a także wyposażyć w odłączalną płytkę łącza uziemiającego oraz urządzenie monitorujące przeciążenie punktu neutralnego. Pomijając ten punkt, transformator 2000 kva montowany na podkładce dyn11 może ulec przepaleniu punktu neutralnego w ciągu pół roku pracy, podczas gdy rutynowe testy fabryczne nie mogą ujawnić tego ukrytego niebezpieczeństwa.

Sprzęt

Szczegóły produktu

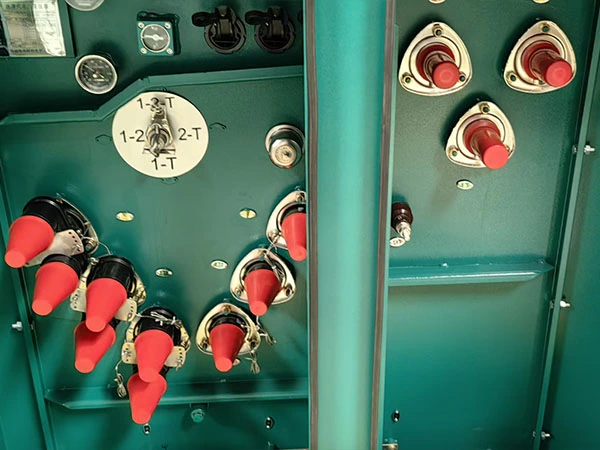

Typ pierścienia

Typ terminala

Korpus Transformatora

Produkt w procesie

Centrum Testowe

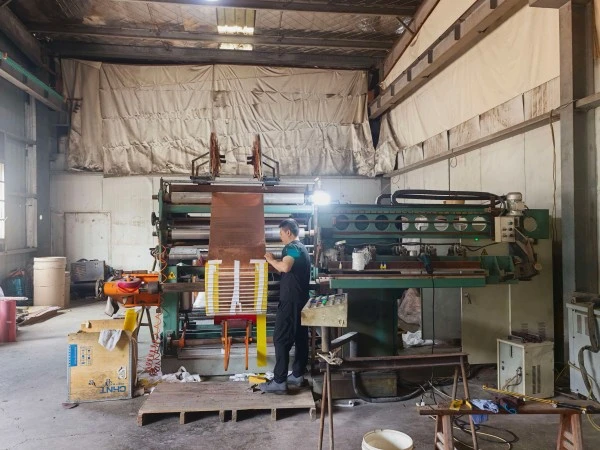

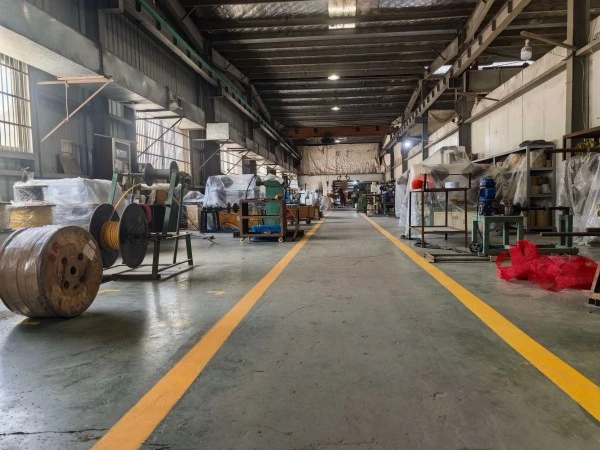

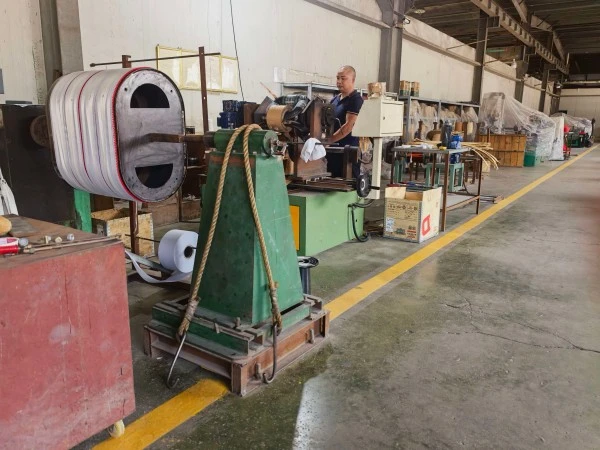

Warsztaty nawijania
