Wyłącznik 3-fazowy 480 V 400 A

Wenzhou XiFa Electric Power Equipment Co., Ltd jest fachową fabryką produkującą 3-fazowy rozłącznik 480 V 400 A. Aby zagwarantować krótki czas realizacji bez opóźnień, firma Wenzhou XiFa Electric Power Equipment Co., Ltd posiada w magazynie zapasy 3-fazowego rozłącznika 400 A. Zamówienia o dużej objętości wymagają przygotowania od 7 do 15 dni roboczych od złożenia zamówienia. Tymczasem firma Wenzhou XiFa Electric Power Equipment Co., Ltd może dostosować 3-fazowy rozłącznik 400 A zgodnie z wymaganiami klientów, takimi jak poziom napięcia, środowisko użytkowania itp.

Wyślij zapytanie

Opis produktu

Odłącznik trójfazowy 480 V 400 A powinien przewodzić trójfazowy prąd znamionowy AC 400 A w pozycji zamkniętej. Ma prostą i zwartą konstrukcję, która jest szeroko stosowana w kompaktowej podstacji i panelu elektrycznym. Główną cechą trójfazowego odłącznika 480 V 400 A jest brak możliwości gaszenia łuku i brak działania pod obciążeniem.

Odłącznik trójfazowy 480 V 400 A zapewnia widoczne i niezawodne odłączenie, zapewniając ochronę operatora podczas konserwacji. Funkcja rozłącznika 3-fazowego 480 V 400 A polega na odłączaniu prądu w środowisku bez obciążeń. Oznacza to, że trójfazowy odłącznik prądu 480 V, 400 A, powinien zamykać się przed wyłącznikiem automatycznym i wyłączać się za wyłącznikiem automatycznym w systemie dystrybucji energii.

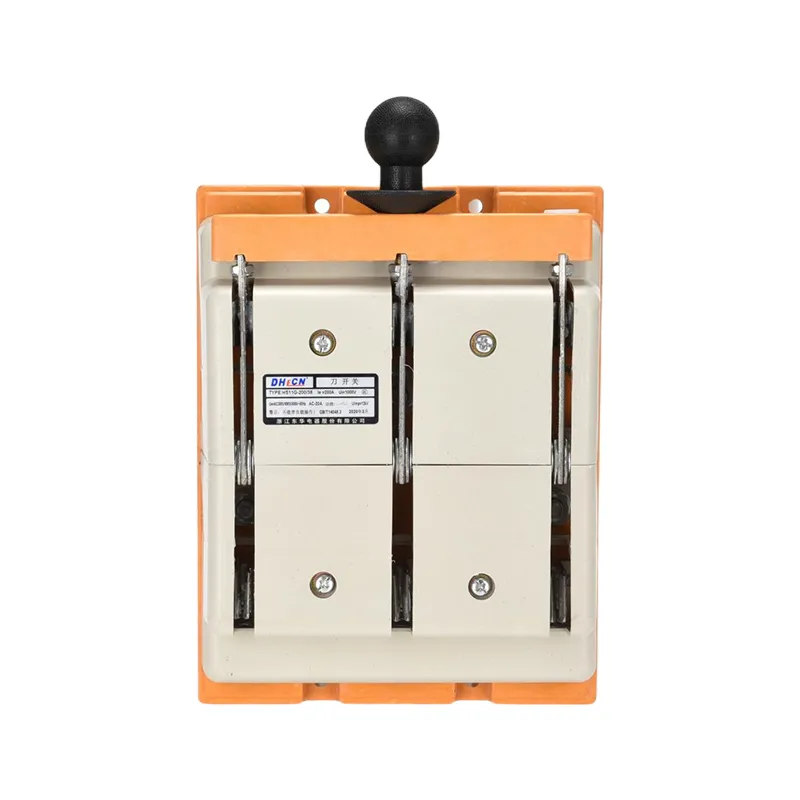

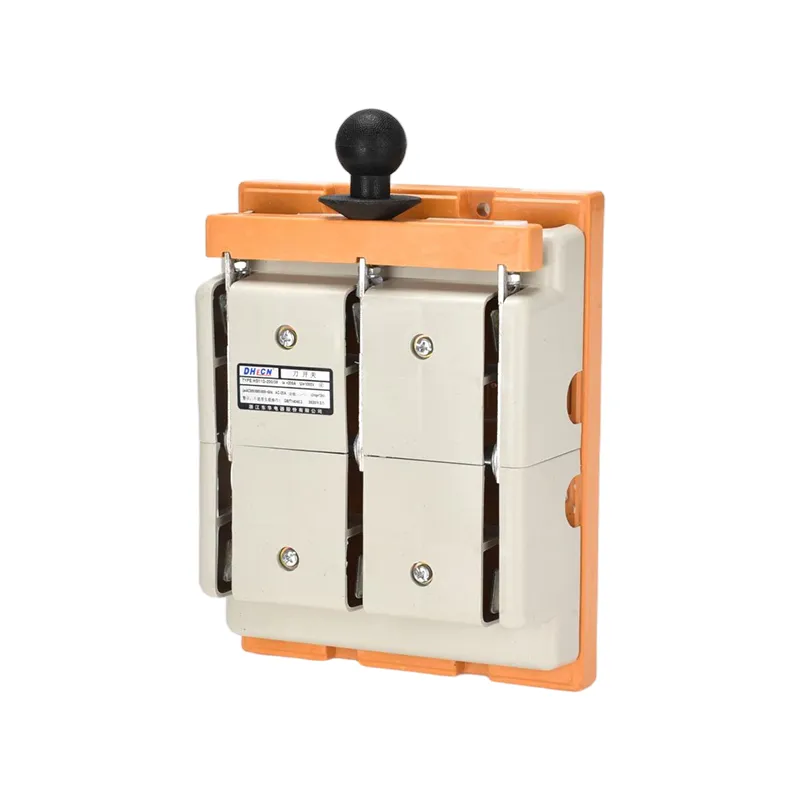

480v 400 Amp 3 Phase Disconnect Switch

Parametr produkcyjny:

l-te (A)	125A	160A	200A	250A	315A	400A	500A	630A	1000A	1250A	1600A	2000A	2500A	3150A	4000A
Interfejs użytkownika (V)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
Wytrzymałość dielektryczna (V)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
Uimp (KV)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
Prąd roboczy le(A)
400 V AC21B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400V AC22B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400V AC23B	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750 V AC21B	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750V AC22B	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750V AC23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220 V DC21	125	160	200	250	315	400	500	630
220 V DC22	125	160	200	250	315	400	400	500
220 V DC23	125	125	160	200
440 V DC21	100	125	160	200	315	400	400	500
440V DC22	100	125	160	200	315	400	400	500
440V DC23	100	125	160	200
Moc silnika (KW)
400 V	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750 V	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
lcw (KA Rms, 0,1 S/1,0 S)	20/10	20/10	30/12	30/12	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
Zdolność załączania i niszczenia
lcn(A Rms) AC23B 400V	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
lcm(A Rms) AC23B 400V	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
lcm (wartość szczytowa KA)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
Trwałość mechaniczna (razy)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
Żywotność elektryczna (razy)
Ue=660V Prąd znamionowy le
COS∮＝0,95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮＝0,65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮＝0,35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
Waga (kg)
3 bieguny	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4 bieguny	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
Moment obrotowy roboczy (Nm)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

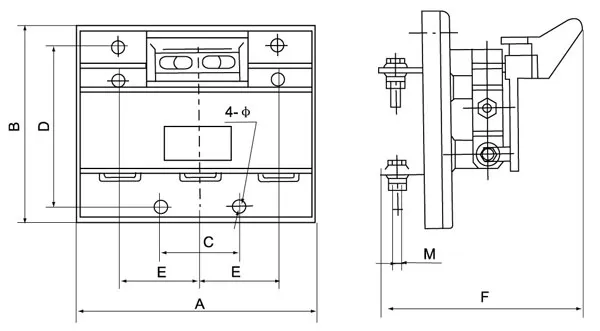

Typ wykrętu przedniego

Prąd znamionowy (A)	Rozmiar ramy (mm)					Rozmiar instalacji (mm)
Prąd znamionowy (A)	A	B	E	F	M	C	D	φ
200	190	170	70	155	M8	70	140	φ7
400	220	220	80	170	M12	80	190	φ7
630	270	300	100	170	M16	100	140	φ9
1000	320	320	120	195	2-M12	120	140	φ10
1600	360	360	130	215	4-M12	130	140	φ11

480v 400 Amp 3 Phase Disconnect Switch

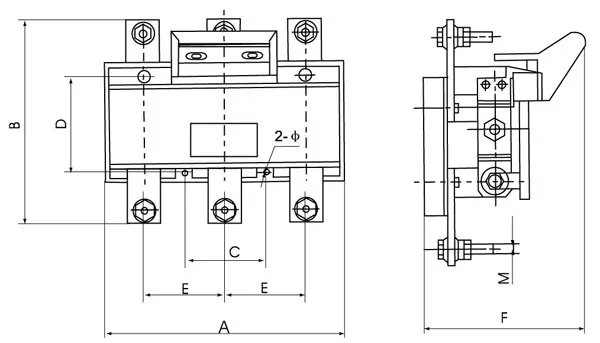

Rzadki typ wykręcany

Prąd znamionowy (A)	Rozmiar ramy (mm)					Rozmiar instalacji (mm)
Prąd znamionowy (A)	A	B	E	F	M	C	D	φ
200	190	170	70	205	M8	70	160	φ7
400	220	220	80	220	M12	80	190	φ7
630	270	300	100	220	M16	100	220	φ9
1000	340	310	120	300	2-M12	120	260	φ10
1600	380	340	130	300	4-M12	130	300	φ11

Często zadawane pytania dotyczące produkcji:

P: Jaki jest główny cel 3-fazowego odłącznika 480 V 400 A?

Odp.: Odłącznik trójfazowy 480 V 400 A zapewnia bezpieczny sposób odłączenia zasilania przed serwisowaniem sprzętu elektrycznego. Przy napięciu 480 woltów i 400 amperów ten typ przełącznika jest zwykle używany w zastosowaniach komercyjnych i przemysłowych do odcinania zasilania silników, systemów HVAC, maszyn lub paneli dystrybucyjnych.

P: Skąd mam wiedzieć, czy 400 A to odpowiednia wartość dla mojej aplikacji?

Odp.: Powinieneś dobrać rozmiar przełącznika w oparciu o maksymalny prąd wymagany przez Twój system. Przełącznik 400 A jest odpowiedni, gdy podłączone obciążenie lub panel jest zaprojektowany do obsługi prądów do 400 A. Przed dokonaniem wyboru należy zawsze sprawdzić wymagania dotyczące ciągłego prądu roboczego i zwarcia.

P: Jaka jest różnica między wyłącznikami topikowymi i nietopliwymi?

Odp.: topliwy: zawiera bezpieczniki zabezpieczające przed przetężeniem. Zapewnia to zarówno środek rozłączający, jak i ochronę obwodu.

Nietopliwy: Tylko izoluje zasilanie, ale nie zapewnia ochrony. Wybierz topliwy, jeśli potrzebujesz wbudowanej ochrony; nietopliwy, jeśli zabezpieczenie jest już obsługiwane przez wyłączniki znajdujące się wcześniej.
