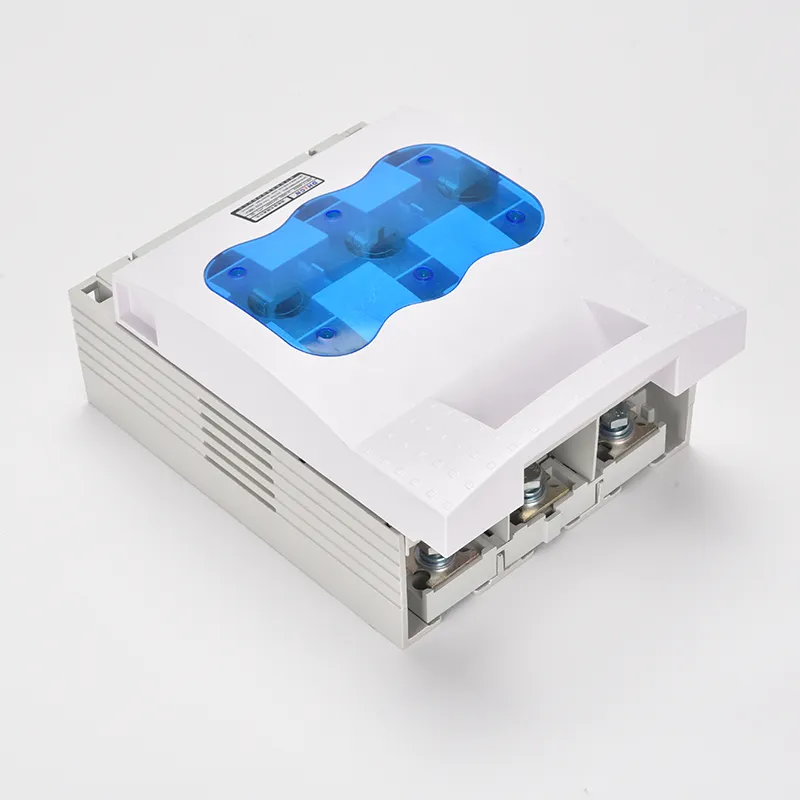

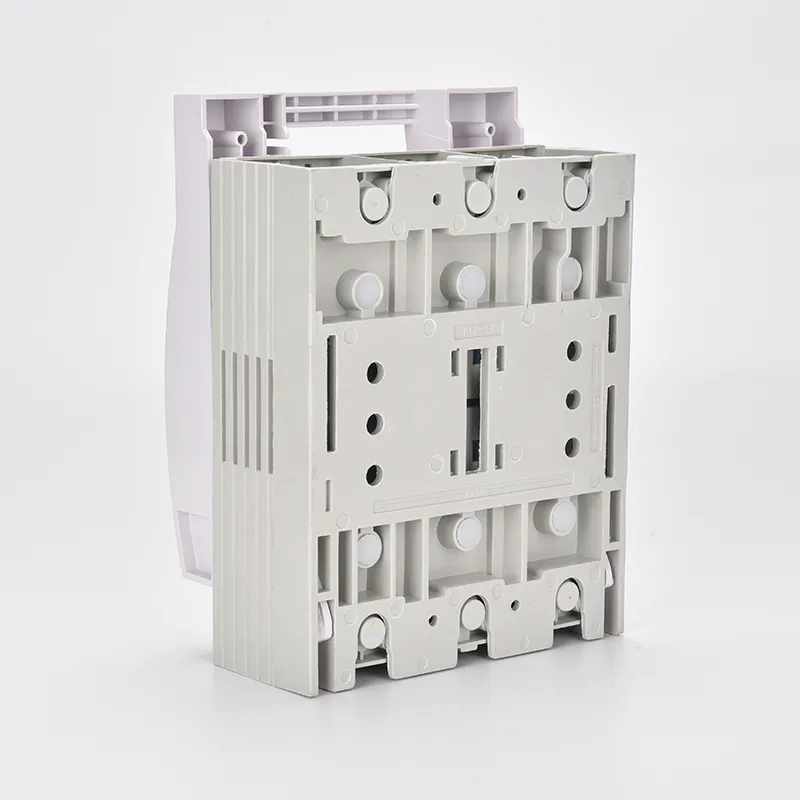

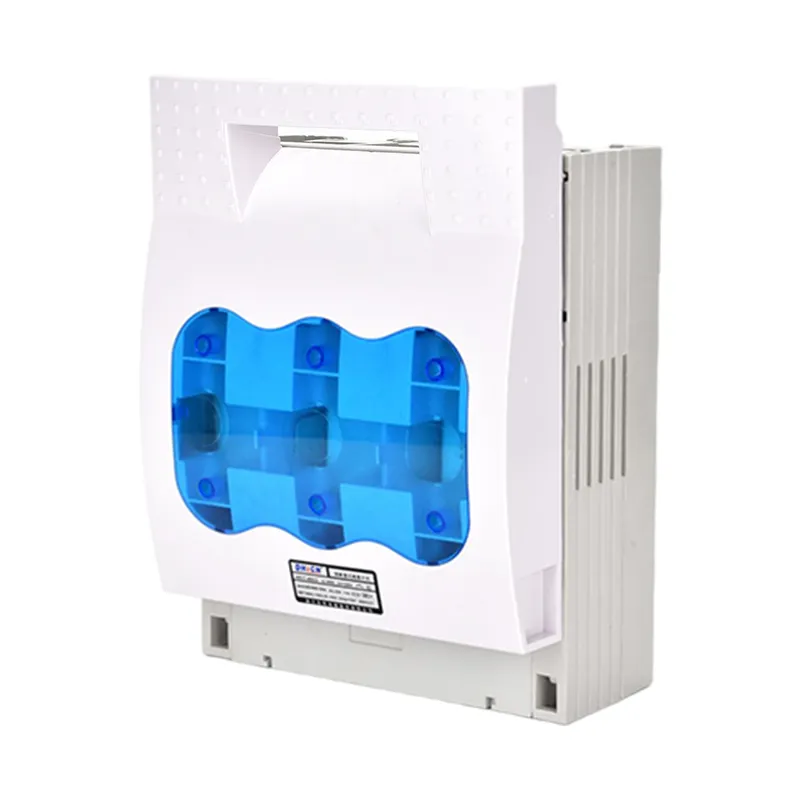

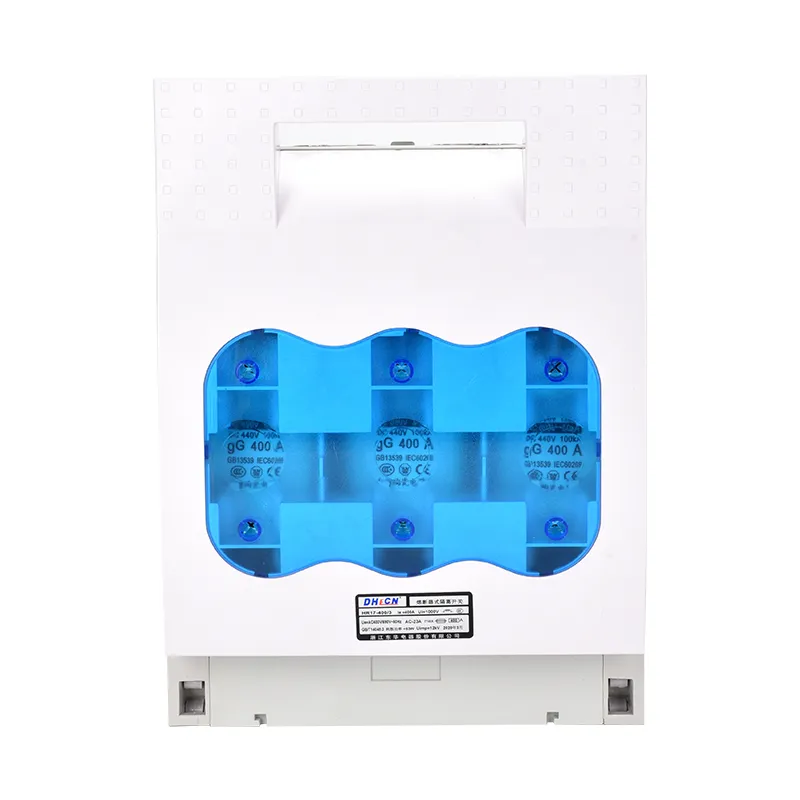

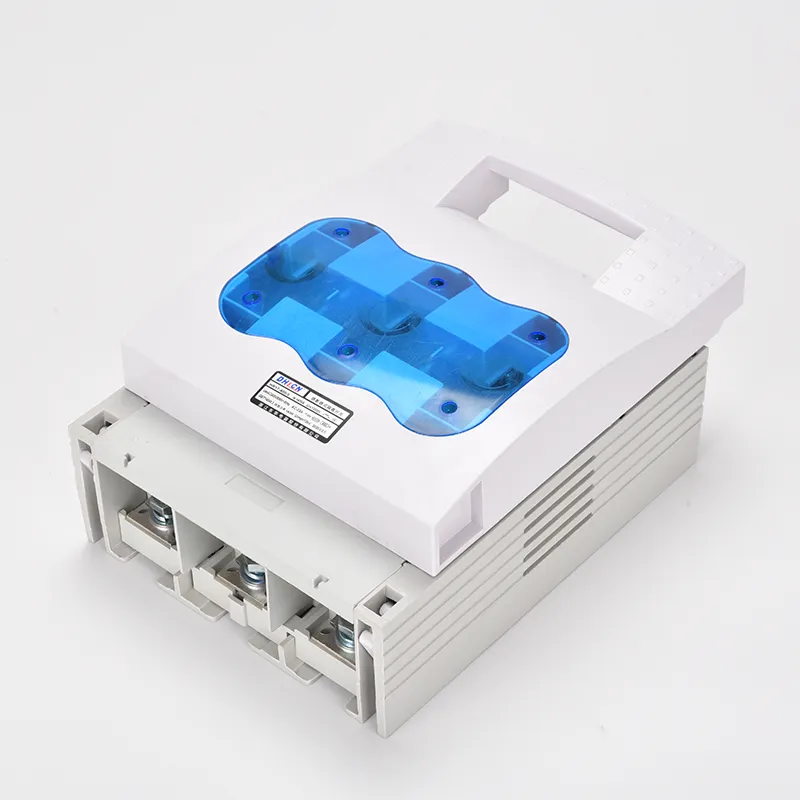

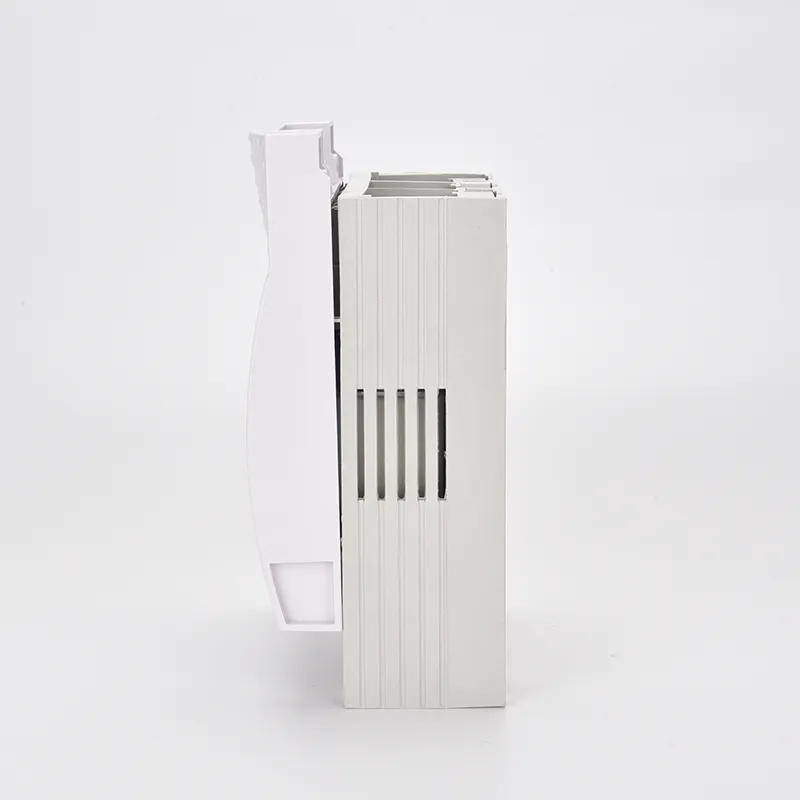

Elektryczny rozłącznik bezpiecznikowy niskiego napięcia, znany również jako izolator bezpiecznikowy, w sprytny sposób łączy funkcje rozłącznika i bezpiecznika, co czyni go krytycznym elementem w panelach rozdzielczych niskiego napięcia. Jego element bezpiecznikowy został zaprojektowany do szybkiego przerywania prądów zwarciowych, zapewniając bezpieczeństwo obwodu, natomiast wyłącznik nożowy jest specjalnie przeznaczony do operacji przełączania w warunkach bez obciążenia i nie może przerywać prądów pod napięciem podczas normalnej pracy. Ta unikalna kombinacja sprawia, że rozłącznik z bezpiecznikiem jest niezawodnym strażnikiem ochrony obwodu.

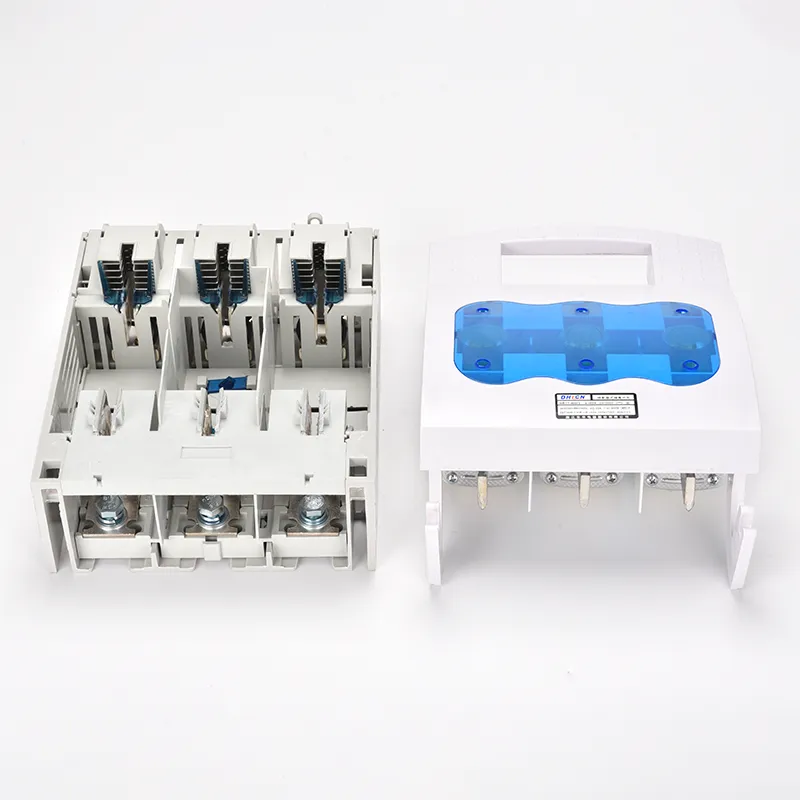

Gdy rozłącznik jest zamknięty, mechanizm nożowy, poprzez dobrze zaprojektowany system połączeń, zapewnia pewny kontakt pomiędzy bezpiecznikiem a szyną zbiorczą, umożliwiając nieprzerwany przepływ prądu. I odwrotnie, gdy wymagane jest odłączenie, ten sam prosty mechanizm bezpiecznie oddziela bezpiecznik od szyny zbiorczej pod napięciem, umożliwiając szybkie przerwanie obwodu. Ta precyzyjna konstrukcja mechaniczna umożliwia płynną i niezawodną pracę rozłącznika z bezpiecznikiem podczas zmiany stanów obwodu.
| Typ bezpiecznika | 0 | 1 | 2 | 3 | ||||||||
| Częstotliwość | 50 Hz | 50 Hz | 50 Hz | 50 Hz | ||||||||
| UE (V) | 690 | 500 | 400 | 690 | 500 | 400 | 690 | 500 | 400 | 690 | 500 | 400 |
| Interfejs użytkownika (V) | 800 | 800 | 800 | 800 | ||||||||
| W (A) | 160 | 250 | 400 | 630 | ||||||||
| It (A) | 160 | 250 | 400 | 630 | ||||||||
| Wykorzystanie | AC-21B (690 V) | AC-21B (690 V) | AC-21B (690 V) | AC-21B (690 V) | ||||||||
| AC-22B (500 V) | AC-22B (500 V) | AC-22B (500 V) | AC-22B (500 V) | |||||||||
| AC-23B (400 V) | AC-23B (400 V) | AC-23B (400 V) | AC-23B (400 V) | |||||||||
| Wydajność produkcyjna | 725 V, 240 A | 725 V, 375 A | 725 V, 600 A | 725 V, 945 A | ||||||||
| 525 V, 480 A | 525 V, 750 A | 525 V, 1200 A | 525 V, 1890 A | |||||||||
| 420 V, 160 A | 420 V, 250 A | 420 V, 400 A | 420 V, 6300 A | |||||||||
| Zdolność niszczenia | 725 V, 240 A | 725 V, 375 A | 725 V, 600 A | 725 V, 945 A | ||||||||
| 525 V, 480 A | 525 V, 750 A | 525 V, 1200 A | 525 V, 1890 A | |||||||||
| 420 V, 1280 A | 420 V, 2000 A | 420 V, 3200 A | 420 V, 5040 A | |||||||||
| Ics (kA) | 50 | 100 | 100 | 50 | 100 | 100 | 50 | 100 | 100 | 50 | 100 | 100 |
| Strata mocy bezpiecznika (W) | 12 | 23 | 34 | 48 | ||||||||
| It (A) | Typ bezpiecznika | W bezpieczniku （A） |
| 160 | 0 | 4, 6, 10, 16, 20, 25, 32, 35, 40, 50, 63, 80, 100, 125, 160 |
| 250 | 1 | 80, 100, 125, 160, 200, 224, 250 |
| 400 | 2 | 125, 160, 200, 224, 250, 300, 315, 355, 400 |
| 630 | 3 | 315, 355, 400, 425, 500, 630 |
| Typ | A | B | C | D | E | F |
| HR17-160 | 106 | 200 | 97 | 60 | 200 | 87 |
| HR17-250 | 185 | 247 | 128 | 88 | 221 | 110 |
| HR17-400 | 210 | 290 | 145 | 97 | 268 | 125 |
| HR17-630 | 256 | 300 | 160 | 112 | 285 | 139 |
| HR17-800 | 256 | 300 | 160 | 112 | 285 | 139 |
| Numer trybu | Wymiar wystający (mm) | Wymiary instalacyjne (mm) | ||||||
| A | B | C | D | a | b | фc | ||
| HR17-40 | 2P | 55 | 116 | 76 | 150 | 25 | - | ф6 |
| 3P | 76 | 116 | 76 | 150 | 42 | - | ф6 | |
| HR17-63 | 2P | 74 | 116 | 76 | 150 | 32 | - | ф6 |
| 3P | 105 | 116 | 76 | 150 | 62 | - | ф6 | |
| HR17-160 | 2P | 75 | 200 | 83 | 205 | 43 | 25 | ф7 |
| 3P | 106 | 200 | 83 | 205 | 66 | 25 | ф7 | |
| 4P | 138 | 200 | 83 | 205 | 100 | 25 | ф7 | |
| HR17-250 | 2P | 128 | 247 | 110 | 195 | 72 | 50 | ф11 |
| 3P | 185 | 247 | 110 | 195 | 114 | 50 | ф11 | |
| 4P | 242 | 247 | 110 | 195 | 172 | 50 | ф11 | |
| HR17-400 | 2P | 145 | 290 | 145 | 340 | 80 | 50 | ф11 |
| 3P | 210 | 290 | 145 | 340 | 130 | 50 | ф11 | |
| 4P | 276 | 290 | 145 | 340 | 195 | 50 | ф11 | |
| HR17-630 HR17-800 | 2P | 175 | 300 | 145 | 360 | 90 | 50 | ф11 |
| 3P | 256 | 300 | 145 | 360 | 162 | 50 | ф11 | |
| 4P | 340 | 300 | 145 | 360 | 243 | 50 | ф11 | |
P: Na czym polega przełączanie elektrycznego rozłącznika bezpiecznikowego niskiego napięcia?
Odp.: Elektryczny rozłącznik bezpiecznikowy niskiego napięcia to urządzenie elektryczne, które łączy w sobie funkcję ochronną bezpiecznika z możliwością przełączania rozłącznika. Zapewnia bezpieczną izolację na potrzeby konserwacji i przerywa prądy zwarciowe, aby chronić obwody i sprzęt.
P: Czy elektryczny rozłącznik bezpiecznikowy niskiego napięcia może odłączyć prąd pod napięciem?
O: Nie. Przełącznik nożowy w rozłączniku z bezpiecznikiem jest przeznaczony do działania tylko wtedy, gdy w obwodzie nie występuje prąd obciążenia. Nigdy nie należy go używać do przerywania normalnych prądów roboczych. Jednakże element bezpiecznikowy będzie działać automatycznie w przypadku wystąpienia usterki.
P: Jakie są główne zastosowania przełączania elektrycznych rozłączników bezpiecznikowych niskiego napięcia?
Odp.: Elektryczny rozłącznik bezpiecznikowy niskiego napięcia jest powszechnie stosowany w panelach dystrybucji zasilania niskiego napięcia, centrach sterowania silnikami, systemach HVAC i maszynach przemysłowych. Zapewniają one zarówno izolację zabezpieczającą, jak i zabezpieczenie nadprądowe w tych systemach.
