Wyłącznik z bezpiecznikiem 480 V, 3 fazy i 400 A

Jako wyspecjalizowana firma Wenzhou XiFa Electric Power Equipment Co., Ltd produkuje rozłączniki z bezpiecznikami 480 V, 3 fazy i 400 A od ponad 10 lat. Wenzhou XiFa Electric Power Equipment Co., Ltd w dalszym ciągu kieruje się zasadą „prostoty i wydajności” przy projektowaniu każdego rozłącznika z bezpiecznikiem 480 V, 3 fazy i 400 A, nie tylko po to, aby zapewnić mu doskonałe właściwości wyłączania i izolacji, ale także zabezpieczenie przed zwarciem i przeciążeniem. W firmie Wenzhou XiFa Electric Power Equipment Co., Ltd zespół techniczny ma na celu zaprojektowanie rozłącznika z bezpiecznikiem 480 V, 3 fazy i 400 A, zapewniającego niski wskaźnik awaryjności i bezobsługowego.

Wyślij zapytanie

Opis produktu

Rozłącznik z bezpiecznikiem 480 V, 3 fazy i 400 A, odgrywa kluczową rolę w obwodach elektrycznych. Łącząc funkcje bezpiecznika i wyłącznika nożowego, oferuje zarówno możliwości ochronne, jak i wygodną obsługę. Dzięki unikalnej konstrukcji mechanicznej i precyzyjnemu działaniu, rozłącznik z bezpiecznikiem 480 V, 3 fazy i 400 A stał się niezbędnym elementem nowoczesnych systemów elektrycznych.

1. Podczas normalnej pracy rozłącznik steruje załączaniem i odłączaniem zasilania, zapewniając płynną ciągłość obwodu. Gdy wymagana jest konserwacja, rozłącznik z bezpiecznikiem zapewnia wyraźny fizyczny punkt odłączenia, chroniąc personel i sprzęt.

2. W przypadku przeciążenia lub zwarcia element bezpiecznikowy w wyłączniku szybko się topi, przerywając prąd zwarciowy i chroniąc zarówno obwód, jak i podłączone urządzenia przed uszkodzeniem.

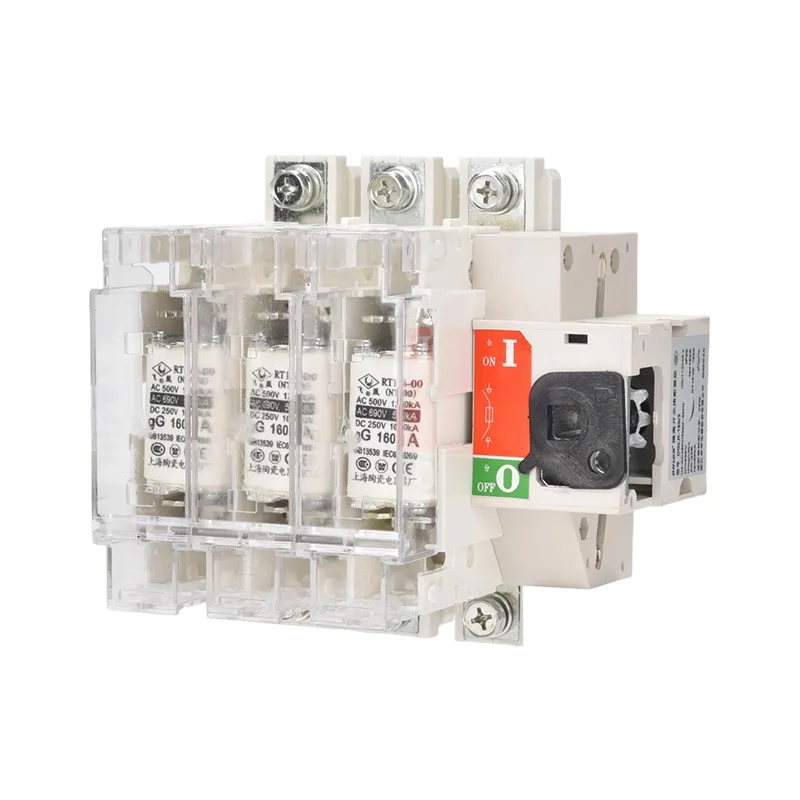

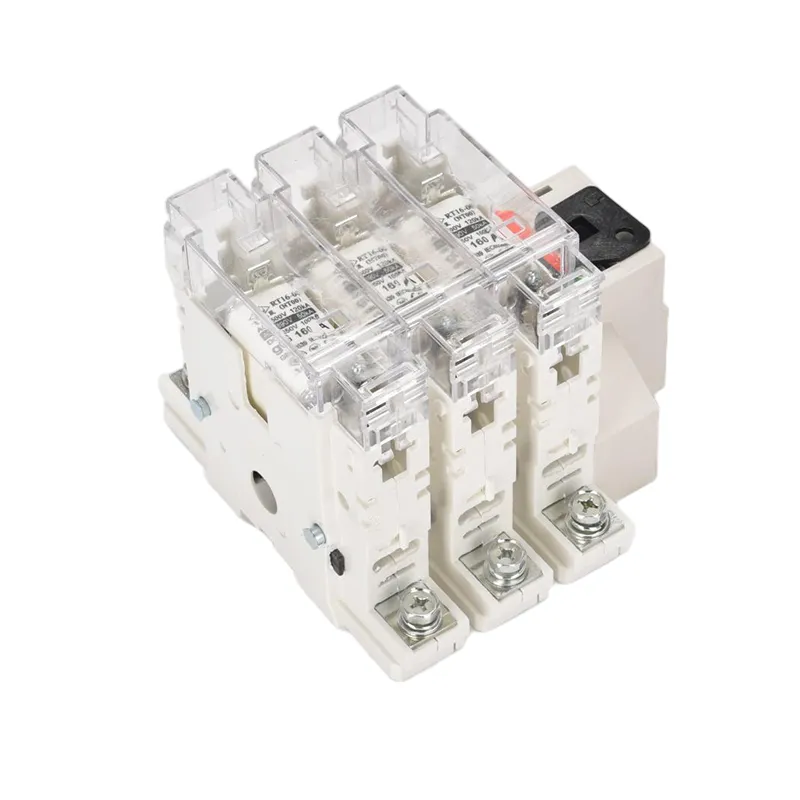

480 Volt 3 Phase 400 Amp Fused Disconnect Switch

Parametr produktu:

Prąd ramki A	Prąd znamionowy bezpiecznika (A)	Tryb bezpiecznika
63	10, 20, 30, 40, 50, 63	00C
160	63, 80, 100, 125, 160	0
250	160	0
250	200, 250	1
400	300, 315, 400	2
630	400, 500, 630	3

480 Volt 3 Phase 400 Amp Fused Disconnect Switch

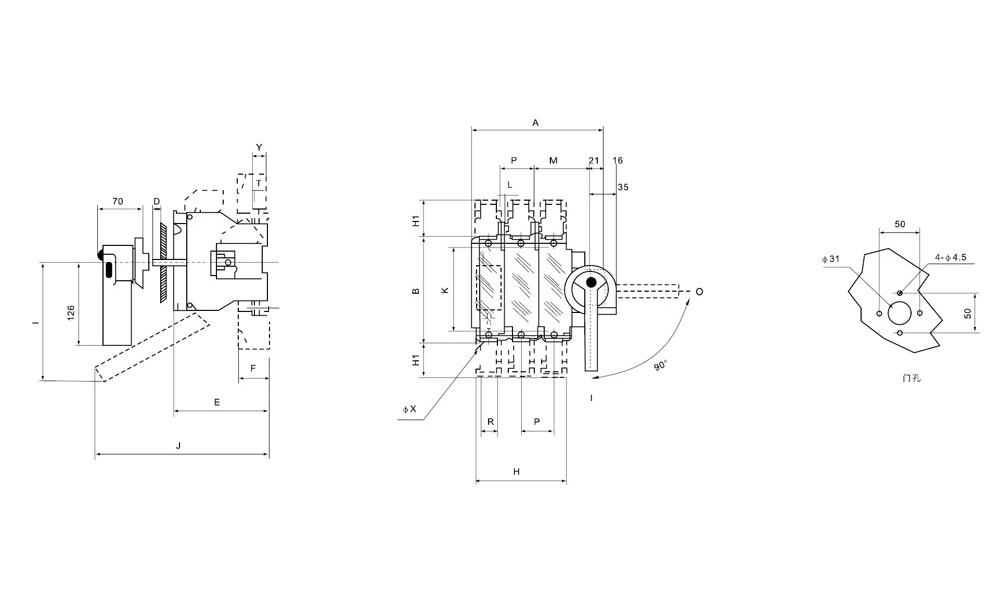

typ przedni

Typ	Rozmiar bezpiecznika	Rozmiar ramy i rozmiar instalacji
GLR-63～400A		A	B	D	E	F	H	H1	I	J	K	L	M	P	R	T	φX	Y
63A/3	0 ~ 00C	152	118	20 ~ 30	117				159	145	106	5.4	62.5	32
63A/4	0 ~ 00C	184	118	20 ~ 30	117				159	145	106	5.4	62.5	32
160A/3	0 ~ 00	164	162	28 ~ 30	126	44	108	53	141	189	127	5.4	65	36	20	2.5	8.5	19.5
160A/4	0 ~ 00	200	162	28 ~ 30	126	44	144	53	141	189	127	5.4	65	36	20	2.5	8.5	19.5
250/3	1	236	195	28 ~ 30	146	65	180	75	185	251	162	6.4	90.5	60	32	2.5	11	19.5
250/4	1	296	195	28 ~ 30	146	65	240	75	185	251	162	6.4	90.5	60	32	2.5	11	19.5
400/3	2	278	205	28 ~ 30	149	65	192	75	200	260	172	6.4	121	66	50	3	11	20
400/4	2	344	205	28 ~ 30	149	65	258	75	200	260	172	6.4	121	66	50	3	11	20

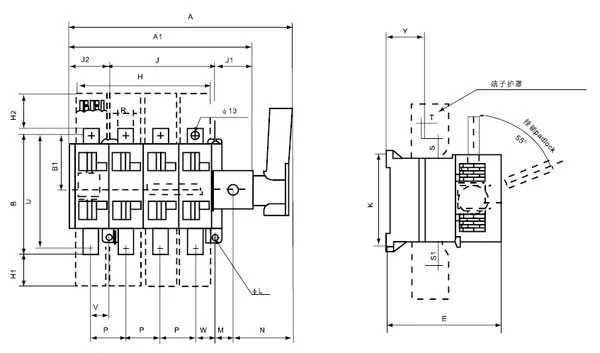

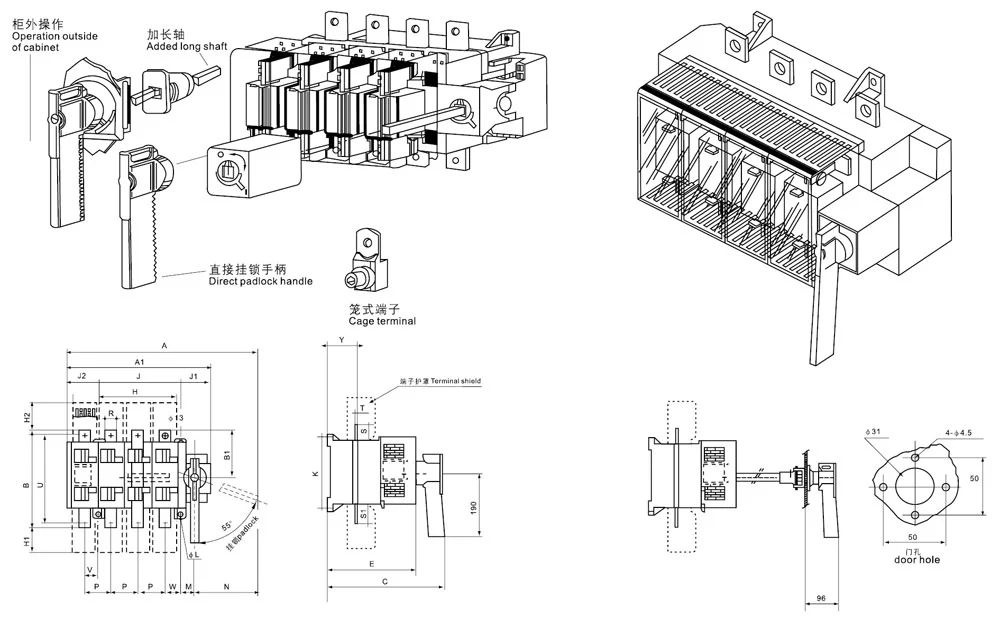

Typ	Rozmiar bezpiecznika	Rozmiar ramy i rozmiar instalacji
GLR-400～630A		A	A1	B	B1	C	E	H	H1	H2	J	J2	J1	K	M	N	P	R	S	S1	T	V	U	W	φL	Y
400A/3	2	414	285	238	115	307	221	190	71	79	210	70	65	180	32.5	162	65	32	35	43	5	40.5	208	39.5	7	69
400A/4	2	474	345	238	115	307	221	255	71	79	210	70	65	180	32.5	162	65	32	35	43	5	24.5	208	39.5	7	69
630A/3	3	470	345	300	150	348	268	235	85	85	250	100	76	250	38.5	162	80	50	50	50	7	45.5	260	44.5	9	72
630A/4	3	550	425	300	150	348	268	315	85	85	250	100	76	250	38.5	162	80	50	50	50	7	34.5	260	445	9	72

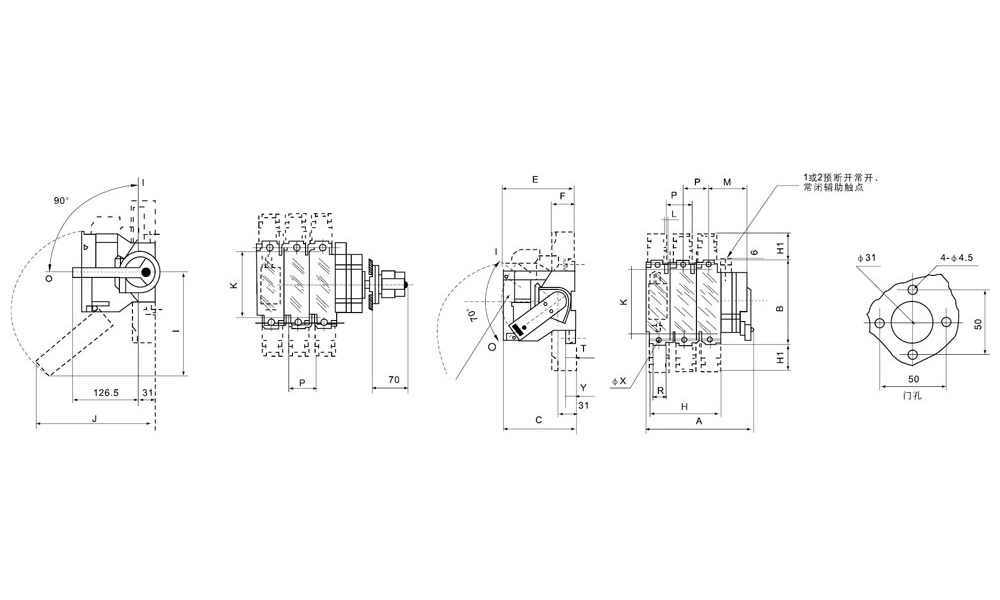

typ na bok

Typ	Rozmiar bezpiecznika	Rozmiar ramy i rozmiar instalacji
GLR-63～400A		A	B	C	E	F	H	H1	I	J	K	L	M	P	R	T	φX	Y
63A/3	0 ~ 00C	133	118	134	126.5		116.5		159	145	106	5.4	36	32
63A/4	0 ~ 00C	164	118	117	126.5		116.5		159	145	106	5.4	36	32
160A/3	0 ~ 00	150	162	173	126.5	44	108	53	141	189	127	5.4	38	36	20	2.5	8.5	19.5
160A/4	0 ~ 00	186	162	173	126.5	44	144	53	141	189	127	5.4	38	36	20	2.5	8.5	19.5
250/3	1	253	195	173	146	65	180	75	185	251	162	6.4	81	60	32	2.5	11	19.5
250/4	1	313	195	173	146	65	240	75	185	251	162	6.4	81	60	32	2.5	11	19.5
400/3	2	271	205	173	149	65	192	75	200	260	172	6.4	86	66	50	3	11	20
400/4	2	337	205	173	149	65	250	75	200	260	172	6.4	86	66	50	3	11	20

Typ	Rozmiar bezpiecznika	Rozmiar ramy i rozmiar instalacji
GLR-400～630A		A	A1	B	B1	E	H	H1	H2	J	J2	J1	K	M	N	P	R	S	S1	T	V	U	W	φL	Y
400A/3	2	500	285	238	115	221	190	70	79	210	70	65	180	32.5	119	65	32	30	43	5	40.5	208	39.5	7	69
400A/4	2	560	345	238	115	221	255	70	79	210	70	65	180	32.5	119	65	32	30	43	5	24.5	208	39.5	7	69
630A/3	3	550	345	300	150	268	235	100	85	250	100	76	250	38.5	119	80	50	50	50	7	45.5	260	44.5	9	72
630A/4	3	630	425	300	150	268	315	100	85	250	100	76	250	38.5	119	80	50	50	50	7	34.5	260	445	9	72

Konserwacja produktu:

1.Przed oddaniem do normalnej pracy, odłącznik z bezpiecznikiem 480 V, 3 fazy i 400 A musi zostać zamontowany w pozycji pionowej i należy zdjąć pokrywę.

2. Aby zapewnić odpowiednią zdolność wyłączania zwarć i działanie ograniczające prąd, rozłącznik z bezpiecznikiem 480 V, 3 fazy i 400 A musi być wyposażony w bezpieczniki o właściwej wartości znamionowej.

3.Podczas wymiany wkładki bezpiecznikowej należy najpierw odłączyć obwód obciążenia i otworzyć lub zdjąć pokrywę wyłącznika. Następnie można zwolnić bezpiecznik, delikatnie naciskając zacisk sprężynowy pod płytką ustalającą. Nowy bezpiecznik instaluje się poprzez wsunięcie go w dół wzdłuż szczeliny prowadzącej na miejsce.

4. Chociaż komorę łukową można łatwo włożyć lub wyjąć z górnego gniazda, należy unikać niepotrzebnego wyjmowania. Podczas instalacji należy się z nim obchodzić ostrożnie i wsuwać go powoli, aż do całkowitego osadzenia.

5. Aby utrzymać styki rozłącznika z bezpiecznikiem 480 V, 3 fazy i 400 A w dobrym stanie, wymagana jest regularna kontrola i czyszczenie z kurzu, oleju lub innych osadów. Ponadto należy okresowo smarować ruchome części mechanizmu operacyjnego, aby zapewnić płynną pracę i wydłużyć żywotność.

Gorące Tagi: Rozłącznik 480 V, 3-fazowy rozłącznik z bezpiecznikiem 400 A, przemysłowy rozłącznik z bezpiecznikiem
