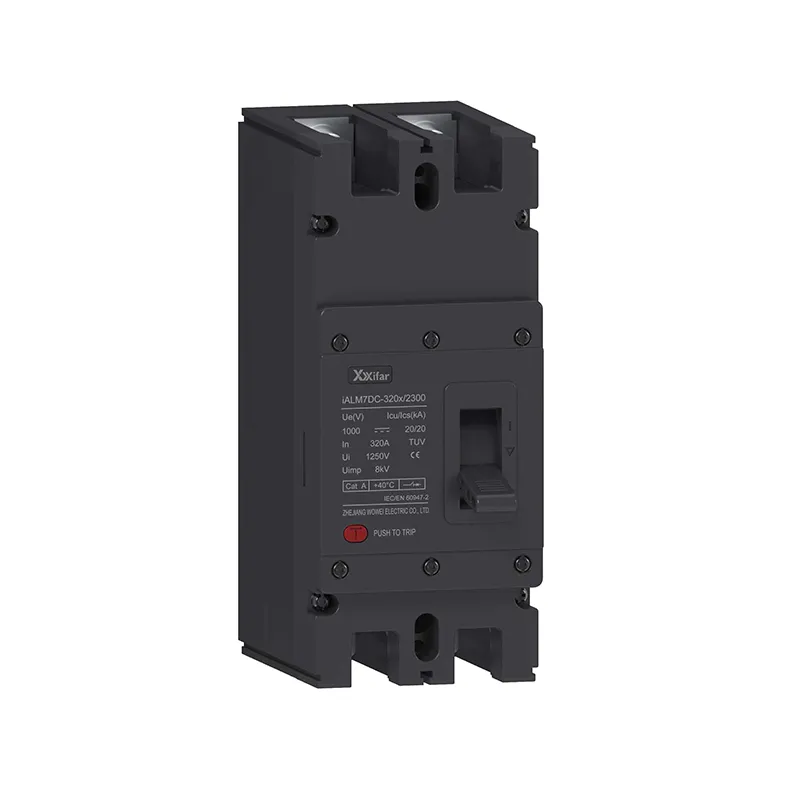

2p 100a tpn mccb z zabezpieczeniem RCD to 2- lub 4-biegunowy wyłącznik kompaktowy 100A z wyłącznikiem różnicowoprądowym. Może wykryć brak równowagi prądu roboczego, aby odciąć zasilanie w ciągu milisekund, gdy powierzchnia sprzętu elektrycznego jest naelektryzowana.
2p 100a mccb z zabezpieczeniem RCD jest szeroko stosowany w jednofazowej energii elektrycznej, takiej jak obwód mieszkalny i komercyjny, obwód oświetleniowy i energia elektryczna o małej pojemności. Dodatkowo 2p oznacza jeden biegun dla przewodu pod napięciem i drugi dla przewodu neutralnego.

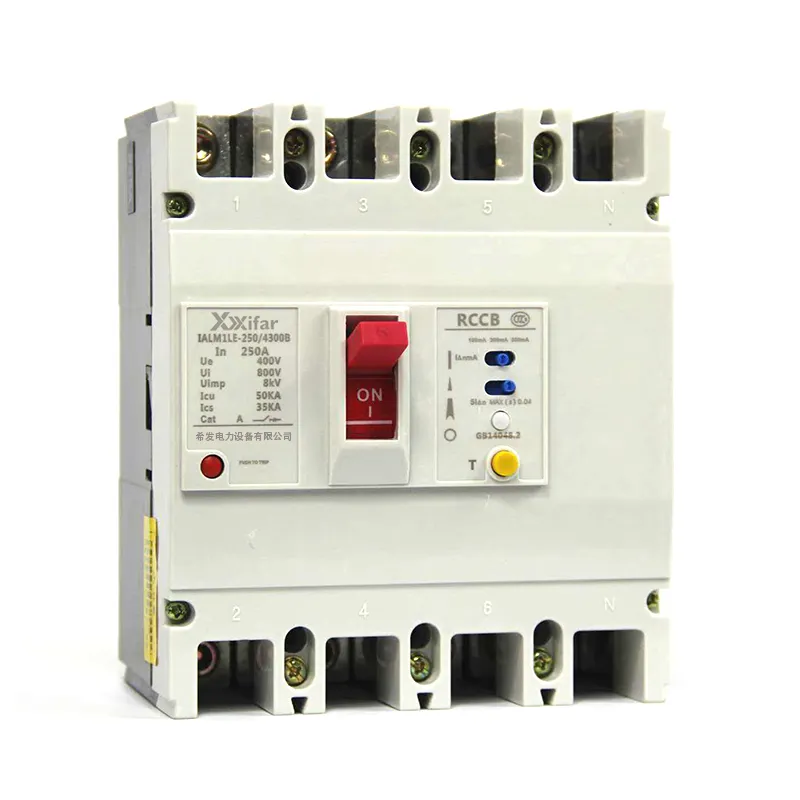

TPN mccb z zabezpieczeniem RCD pracuje w trójfazowym systemie czteroprzewodowym. Oczywiście jest przeznaczony do systemów przemysłowych, strony wyjściowej falownika fotowoltaicznego i innych dużych obciążeń. W porównaniu z wyłącznikiem 3P, wyłącznik TPN z zabezpieczeniem RCD może wyłączyć linię neutralną za pomocą 3-fazowej linii pod napięciem, aby zapewnić bezpieczniejsze środowisko pracy.
|
Prąd znamionowy (A) |
100 A |
|
Znamionowe napięcie robocze Ue (V) |
400 V (trójfazowe), 230 V (jednofazowe) |
|
Znamionowe napięcie izolacji Ui (V) |
1000 V |
|
Zdolność wyłączania zwarcia serwisowego Icu |
35kA/50kA |
|
Prąd upływowy IΔn |
30mA (ochrona osobista) 100mA (ognioodporne) 300mA (ochrona systemu) |
|
Czas akcji |
≤300ms/≤30ms |
|
Pod napięciem Napięcie robocze (V) |
165 ± 5% dla jednej fazy |
|
Przepięcie Napięcie robocze (V) |
275 ± 5% dla jednej fazy |
|
Napięcie robocze zaniku fazy (V) |
Domyślnie 120 ± 5% |
| Tryb produktu | Polak | Wymiar | |||||||
| L | L1 | L2 | W | W1 | W2 | H | H1 | ||
| M1-63L | 2 | 136 | 85 | 117 | 55 | 14 | 25 | 89 | 65 |
| 3 | 136 | 85 | 117 | 78 | 14 | 25 | 89 | 65 | |
| 4 | 136 | 86 | 117 | 102 | 14 | 25 | 89 | 65 | |
| M1-63M | 3 | 136 | 85 | 117 | 78 | 14 | 25 | 98 | 74 |
| 4 | 136 | 86 | 117 | 102 | 14 | 25 | 98 | 74 | |
| M1-125L | 2 | 150 | 88.5 | 133.5 | 63 | 18 | 30.5 | 88.5 | 62 |
| 3 | 150 | 88.5 | 133.5 | 92 | 18 | 30.5 | 88.5 | 62 | |
| 4 | 150 | 88.5 | 133.5 | 122 | 18 | 30.5 | 88.5 | 62 | |
| M1-125M | 3 | 150 | 88.5 | 133.5 | 92 | 17 | 30.5 | 105 | 79 |
| 4 | 150 | 88.5 | 133.5 | 122 | 17 | 30.5 | 105 | 79 | |
| M1-250L | 2 | 165 | 102 | 144 | 74 | 23 | 35.5 | 110 | 81 |
| 3 | 165 | 102 | 144 | 107 | 23 | 35.5 | 110 | 81 | |
| 4 | 165 | 102 | 144 | 142 | 23 | 35.5 | 110 | 81 | |
| M1-250M | 3 | 165 | 102 | 144 | 107 | 23 | 35.5 | 126 | 99 |
| 4 | 165 | 102 | 144 | 142 | 23 | 35.5 | 126 | 99 | |
| M1-400 | 3 | 257 | 174 | 225 | 150 | 30 | 48 | 153 | 98 |
| 4 | 257 | 174 | 225 | 198 | 30 | 48 | 153 | 98 | |
| M1-630 | 3 | 270 | 185 | 237 | 180 | 44 | 58 | 160 | 104 |
| 4 | 270 | 185 | 237 | 240 | 44 | 58 | 160 | 104 | |
| M1-800 | 3 | 280 | 205 | 243 | 210 | 46 | 70.5 | 155 | 110 |
| 4 | 280 | 205 | 243 | 280 | 46 | 70.5 | 155 | 110 | |
| M1-1250 | 3 | 470 | 265 | 330 | 210 | 46 | 70 | 191 | 137 |
| 4 | 470 | 265 | 330 | 280 | 46 | 70 | 191 | 137 | |
| M1-1600 | 3 | 470 | 265 | 330 | 280 | 46 | 70 | 191 | 137 |
P1: Co oznacza „100A MCCB z zabezpieczeniem RCD”?
Odnosi się do wyłącznika kompaktowego o wartości znamionowej 100 A, który łączy w sobie standardowe zabezpieczenie nadprądowe i przeciwzwarciowe z urządzeniem różnicowoprądowym. Krótko mówiąc, chroni przed zwarciami, przeciążeniami i upływami prądu.
P2: Jaka jest różnica między 2P a TPN w MCCB z zabezpieczeniem RCD?
2-biegunowy wyłącznik MCCB jest przeznaczony do systemów jednofazowych, w których przełącza fazę i przewód neutralny.
TPN jest stosowany w trójfazowych systemach czteroprzewodowych, w których można odizolować wszystkie trzy fazy i przewód neutralny. Wybór zależy od rodzaju systemu dystrybucji energii.
P3: Jakie są korzyści z posiadania zabezpieczenia RCD w wyłączniku MCCB 100 A?
Funkcja RCD wykrywa prąd upływowy do ziemi i rozłącza obwód w ciągu milisekund. Zapewnia dodatkową ochronę przed porażeniem prądem elektrycznym i zmniejsza ryzyko pożaru elektrycznego spowodowanego awarią izolacji lub zwarciem doziemnym.
