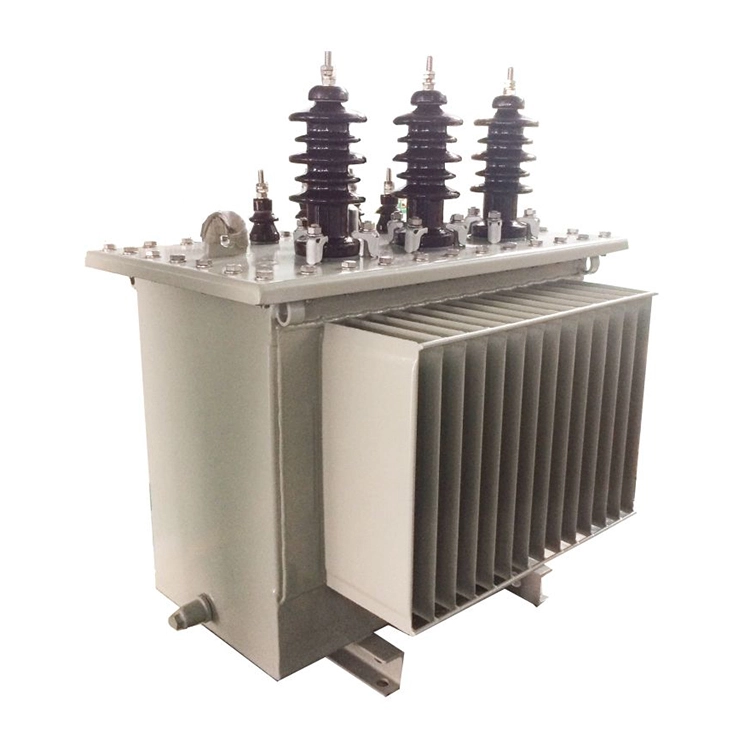

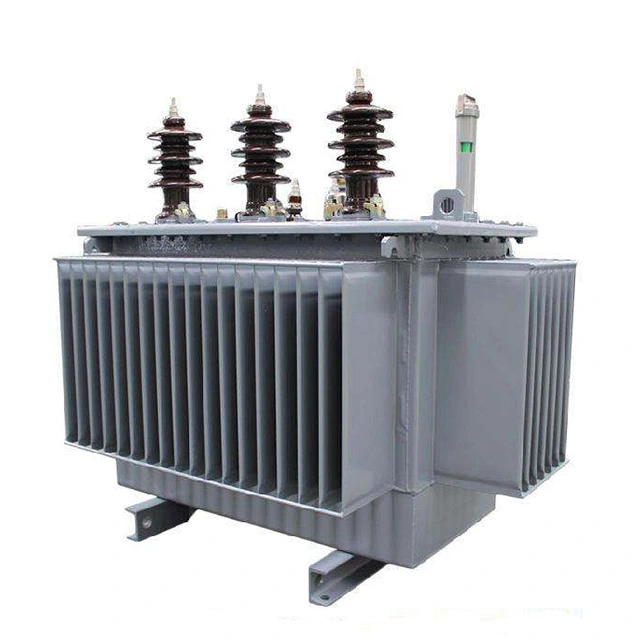

80 kva 3-fazowe transformatory podwyższające moc 415 V do 11 kv

Trójfazowe transformatory podwyższające moc o mocy 80 kva od 415 V do 11 kv otrzymują prąd przemienny niskiego napięcia o napięciu 415 V przez uzwojenie pierwotne. Pole magnetyczne jest skoncentrowane i kierowane z uzwojenia pierwotnego do uzwojenia wtórnego przez laminowany żelazny rdzeń, a prąd przemienny wysokiego napięcia o wartości 11 kV jest wytwarzany ze stosunkowo małymi stratami.

3-fazowe transformatory podwyższające moc o mocy 80 kva od 415 V do 11 kv są wykorzystywane głównie do przesyłania energii na duże odległości, podłączania do sieci energii fotowoltaicznej/wiatrowej oraz przemysłowego zasilania wysokim napięciem. Typowe typy obejmują uzwojenia zanurzone w oleju, uzwojenia miedziane i złącze Dyn11, które są zgodne z normami IEC 60076/GB 1094.

Parametr techniczny:

Jakiego rodzaju testy należy przeprowadzić podczas pracy 3-fazowego transformatora podwyższającego napięcie o mocy 80 kVA od 415 V do 11 kv?

Aby mieć pewność, że transformator działa normalnie, należy często przeprowadzać następujące testy:

(1) Test temperatury. Bardzo ważne jest to, czy stan pracy transformatora jest normalny i poziom temperatury. Zgodnie z przepisami temperatura górnej warstwy oleju nie powinna przekraczać 85°C (wzrost temperatury nie powinien przekraczać 55°C). Generalnie transformatory są wyposażone w dedykowane urządzenia do pomiaru temperatury.

(2)Test obciążenia. Aby poprawić stopień wykorzystania 3-fazowych transformatorów podwyższających moc o wartości 80 kva od 415 V do 11 kv i zmniejszyć straty mocy, konieczne jest określenie rzeczywistej wydajności zasilania, jaką transformator może wytrzymać podczas pracy. Prace pomiarowe są zwykle przeprowadzane w okresie szczytowego zużycia energii elektrycznej w każdym sezonie i są mierzone bezpośrednio za pomocą amperomierza cęgowego. Wartość prądu powinna wynosić od 70 do 80% prądu znamionowego transformatora. Jeżeli przekracza ten zakres, oznacza to przeciążenie i należy je natychmiast skorygować.

(3) Test napięcia. Zakres zmian napięcia powinien mieścić się w granicach ±5% napięcia znamionowego. Jeżeli przekracza ten zakres, należy zastosować przełącznik zaczepów w celu regulacji, aby napięcie mieściło się w określonym zakresie. Ogólnie rzecz biorąc, napięcie na zaciskach uzwojenia wtórnego i napięcie na zaciskach użytkownika końcowego mierzy się za pomocą woltomierza.

(4)Test rezystancji izolacji. Aby utrzymać 3-fazowe transformatory podwyższające moc o mocy 80 kVA od 415 V do 11 kv w normalnym stanie pracy, należy przeprowadzić test rezystancji izolacji, aby zapobiec starzeniu się izolacji i wypadkom. Podczas testu należy spróbować zatrzymać pracę transformatora i za pomocą megaomomierza zmierzyć wartość rezystancji izolacji transformatora. Zmierzona rezystancja nie powinna być mniejsza niż 70% poprzedniej zmierzonej wartości. Wybierając megaomomierz, cewka niskiego napięcia może wykorzystywać poziom napięcia 500 V.
