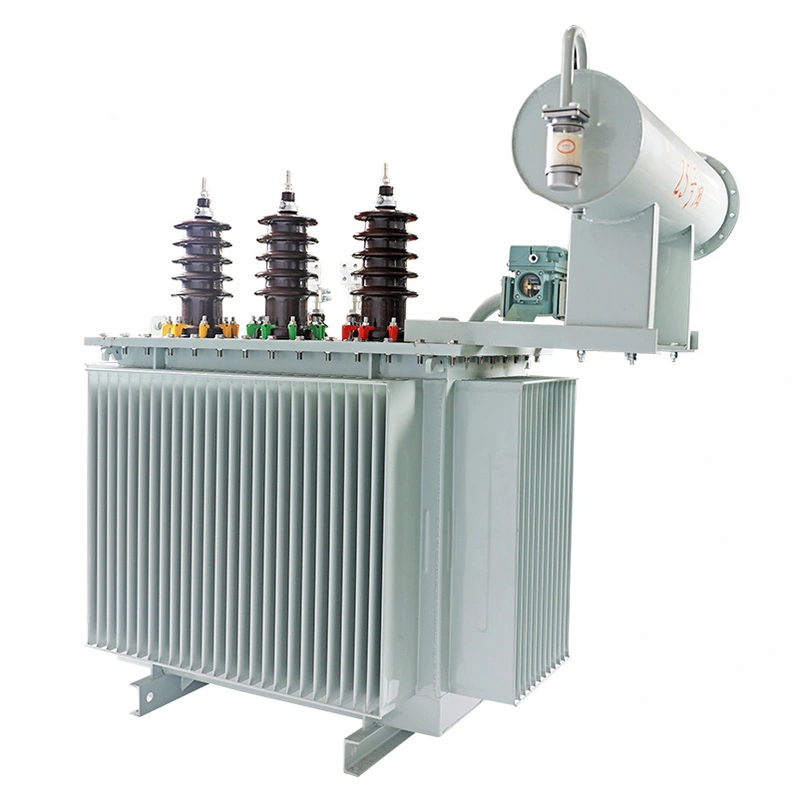

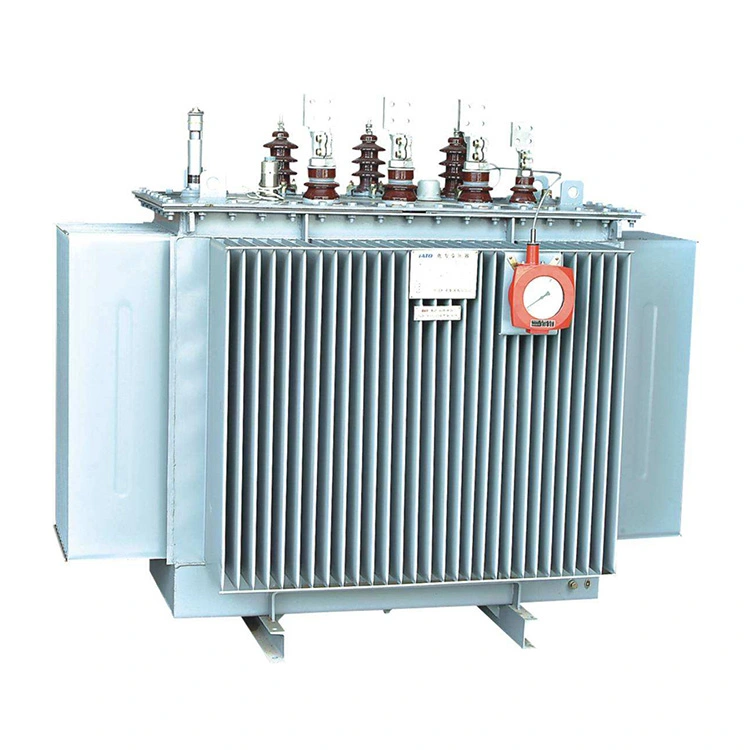

Transformator mocy dystrybucyjnej 1000 kva 11 do 33 kv

Transformator mocy dystrybucyjnej o mocy 1000 kva od 11 do 33 kv jest kluczowym sprzętem elektrycznym średniego napięcia, wyprodukowanym zgodnie z normami IEC 60076 i GB 1094. Przekształca moc wejściową 11 kV na moc wyjściową 33 kV, realizując transmisję energii pomiędzy poziomami napięcia, szeroko stosowaną w parkach przemysłowych, elektrowniach, modernizacji sieci wiejskich i dużych przedsiębiorstwach przemysłowych.

Przyjmując grupę wektorów YNd11, rdzeń ze stali krzemowej CRGO i uzwojenia z czystej miedzi, transformator dystrybucyjny o mocy 1000 kva od 11 do 33 kv charakteryzuje się niskim zużyciem energii, dużą odpornością na przeciążenia i stabilną wydajnością. Dzięki regulacji napięcia bez obciążenia ±2×2,5% zapewnia stabilną moc wyjściową, a jego hermetyczna, szczelna konstrukcja nadaje się do instalacji wewnątrz i na zewnątrz, zapewniając niezawodne wsparcie zasilania w różnych scenariuszach.

Transformator mocy dystrybucyjnej o mocy 1000 kva od 11 do 33 kv jest stosowany głównie w scenariuszach zwiększania napięcia w sieciach elektroenergetycznych średniego napięcia.

Konkretne obszary zastosowań obejmują:

1.Parki przemysłowe, duże przedsiębiorstwa przemysłowe i górnicze: Konwersja energii 11 kv wytwarzanej przez własne elektrownie lub pozyskiwanej z sieci energetycznej na energię wysokiego napięcia 33 kv do wewnętrznego przesyłu energii i zasilania dużych urządzeń.

2. Elektrownie i podstacje: Stosowane jako urządzenia do podnoszenia napięcia w zespołach prądotwórczych, przetwarzające energię niskiego napięcia wytwarzaną przez generatory na energię wysokiego napięcia 33 kv i podłączając ją do sieci elektroenergetycznej średniego napięcia.

3. Modernizacja wiejskiej sieci energetycznej: Zwiększ poziom napięcia wiejskiej sieci energetycznej, zmniejsz straty przesyłowe i zapewnij stabilność wiejskiego zasilania.

4.Duże place budowy i tymczasowe projekty zasilania: Zapewnij stabilne zasilanie wysokiego napięcia 33 kv dla dużych maszyn budowlanych i tymczasowych systemów zasilania.

Parametr techniczny:

P: Jakie są standardy konserwacji oleju transformatorowego? Kiedy konieczne jest uzupełnienie lub wymiana oleju?

Odp.: Ten transformator dystrybucyjny o mocy 1000 kva od 11 do 33 kv ma całkowicie szczelną konstrukcję. Przy normalnej pracy bez wycieków oleju nie ma potrzeby częstego uzupełniania oleju.

Wytyczne dotyczące konserwacji: Co 1–2 lata pobieraj próbki oleju transformatorowego i sprawdzaj napięcie przebicia, zawartość wilgoci i liczbę kwasową. Jeśli poziom oleju jest poniżej skali standardowej, kolor oleju jest ciemny i mętny, zawartość wilgoci przekracza normę lub wytrzymałość izolacji spada, konieczne jest terminowe uzupełnienie oleju lub całkowita wymiana oleju. Surowo zabrania się mieszania olejów transformatorowych różnych marek lub różnych producentów. Po wymianie oleju wymagane jest dokładne jego opróżnienie, aby uniknąć lokalnych usterek w tłoczeniu spowodowanych pęcherzykami powietrza w oleju.

P: Jaki jest standardowy zestaw wartości impedancji zwarcia dla transformatora dystrybucyjnego o mocy 1000 kva i napięciu od 11 do 33 kv? Jakie znaczenie ma to ustawienie?

Odp.: Standardowa impedancja zwarciowa jest ustawiona na 6,5%. Ta wartość to norma krajowa i ustawienie normy IEC dla transformatora dystrybucyjnego o mocy 1000 kva na poziomie od 11 do 33 kv. Nie można go dowolnie zmieniać.

Znaczenie konstrukcji rdzenia polega na: Po pierwsze, skutecznie ogranicza szczytowy prąd zwarciowy podczas zwarć w sieci, zmniejsza wpływ siły elektromotorycznej zwarcia na uzwojenia i rdzeń transformatora oraz pozwala uniknąć poważnych usterek, takich jak deformacja uzwojenia i uszkodzenie rdzenia; Po drugie, dopasowuje się do zdolności zwarciowej sieci średniego napięcia, zapewnia precyzyjną koordynację ustawień rozdzielnic przed i za siecią oraz urządzeń zabezpieczających, zapobiega wyzwalaniu zwarć na poziomie ponadpoziomowym i gwarantuje stabilność całego systemu dystrybucji średniego napięcia; Po trzecie, kontroluje współczynnik regulacji napięcia dystrybucyjnego transformatora mocy 1000 kva od 11 do 33 kv, zapobiega nadmiernym odchyleniom napięcia podczas wahań obciążenia i zapewnia, że ​​jakość zasilania spełnia standardy.
