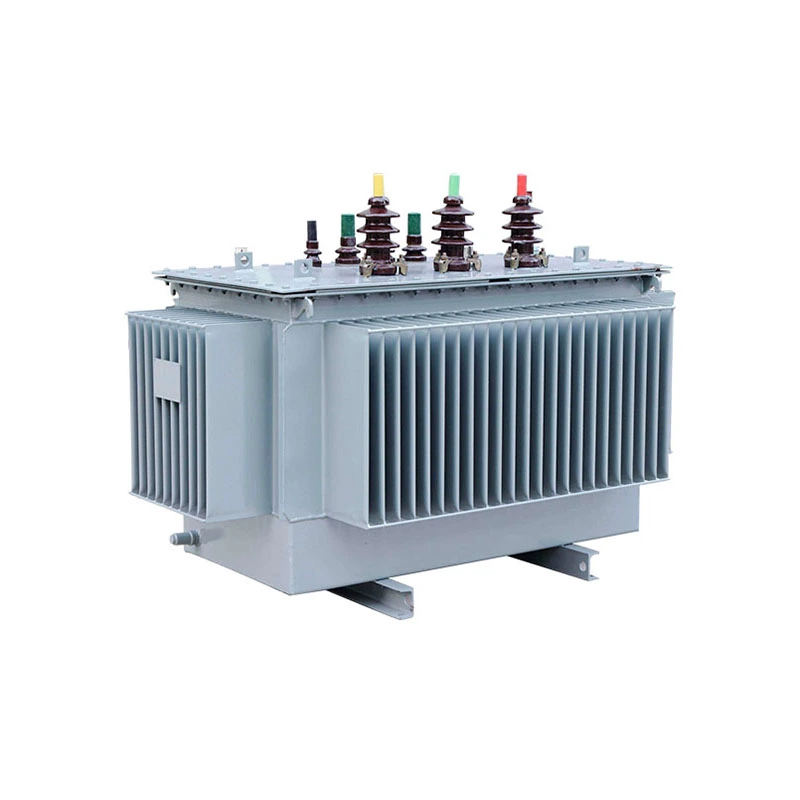

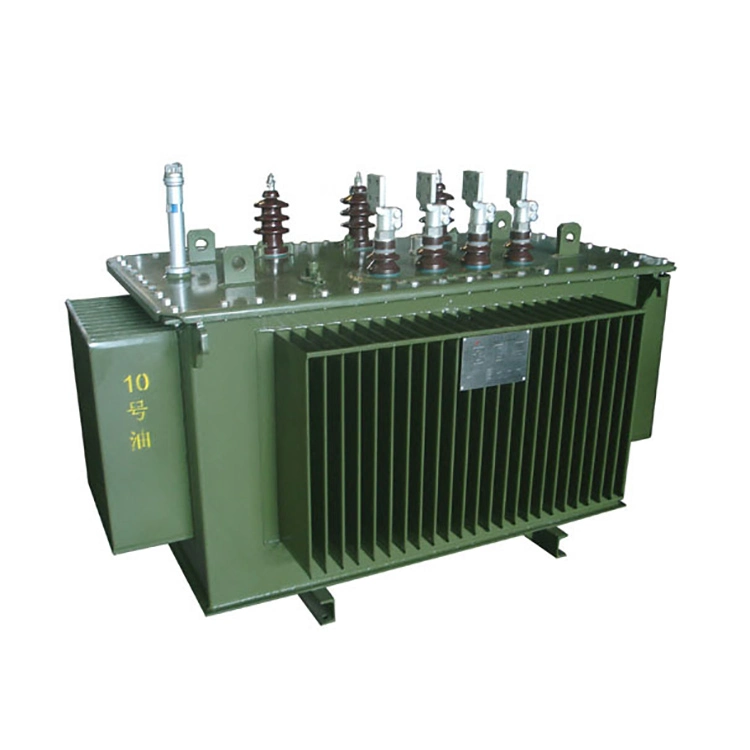

Transformator ze stopu amorficznego SH15 160 Kva

Cechy:

1. Stop amorficzny to nowy rodzaj energooszczędnego materiału rdzenia wytwarzanego w procesie szybkiego hartowania. Atomy metalu ułożone są w nieuporządkowany stan amorficzny, różniący się od struktury krystalicznej tradycyjnej stali krzemowej. Procesy magnesowania i rozmagnesowania są bardziej wrażliwe, a utrata histerezy magnetycznej jest znacznie zmniejszona. Grubość rdzenia transformatora ze stopu amorficznego SH15 160 kva wynosi tylko 0,025 mm, czyli mniej niż jedną dziesiątą grubości zwykłych blach ze stali krzemowej. Również straty w obwodzie magnetycznym są wyjątkowo niskie. Na poziomie materiału transformator ten zapewnia oszczędność energii i redukcję zużycia.

2. Transformator ze stopu amorficznego SH15 160 kva wykorzystuje doskonałe właściwości rdzeni ze stopu amorficznego, które charakteryzują się wysoką gęstością strumienia magnetycznego nasycenia, bardzo niskimi stratami, niskim prądem wzbudzenia i doskonałą stabilnością temperaturową. W porównaniu z tradycyjnymi transformatorami ze stali krzemowej o tej samej mocy, straty bez obciążenia w transformatorze ze stopu amorficznego zmniejszają się o ponad 70%, a prąd bez obciążenia wynosi tylko 0,7%. Może skutecznie zmniejszyć nieefektywne zużycie energii podczas pracy sieci energetycznej bez obciążenia i przy niewielkim obciążeniu i jest odpowiedni do długookresowej charakterystyki pracy transformatorów dystrybucyjnych przy niewielkim obciążeniu. Jednocześnie ma dużą odporność na warunki atmosferyczne i działa stabilnie w zakresie od -30 ℃ do 40 ℃.

3. Transformator ze stopu amorficznego SH15 160 kva wykorzystuje dojrzałą, trójfazową, pięciokolumnową, zintegrowaną, zamkniętą strukturę rdzenia, odrzucając tradycyjną konstrukcję rdzenia łączącego, eliminując dodatkowe straty i hałas operacyjny powodowany przez przerwy w łączeniu. Rdzeń jest zamocowany za pomocą ramy formującej o wysokiej wytrzymałości, o zwartej i stabilnej konstrukcji, która może skutecznie zapobiegać przyrostowym stratom spowodowanym długotrwałymi wibracjami i poluzowaniem. Uzwojenia wysokiego i niskiego napięcia mają regularną, prostokątną, gęstą strukturę uzwojenia, o jednolitej sile i dużej stabilności, w połączeniu ze standardową impedancją zwarciową wynoszącą 4,0%, zapewniającą doskonałą odporność na zwarcia oraz bezpieczeństwo i niezawodność działania.

4. Transformator ze stopu amorficznego ma całkowicie uszczelnioną konstrukcję zbiornika oleju z tektury falistej, bez konieczności stosowania zbiornika magazynowego. Dzięki zastosowaniu płyt falistych w celu adaptacyjnej kompensacji rozszerzalności cieplnej i kurczenia się oleju izolacyjnego, może on izolować powietrze i wilgoć, opóźniać starzenie się izolacji, zapobiegać degradacji oleju, zapewniać długoterminową pracę bezobsługową i znacznie zmniejszyć późniejsze koszty eksploatacji i konserwacji.

Parametr techniczny:

Specjalne środki ostrożności dotyczące transformatora ze stopu amorficznego SH15 160 kva:

1. Postępuj ostrożnie, unikaj uderzeń: Podczas konserwacji surowo zabraniaj zderzenia lub uderzania rdzenia ze stopu amorficznego twardymi przedmiotami, ponieważ jest on niezwykle wrażliwy na naprężenia mechaniczne i może prowadzić do znacznego wzrostu strat.

2. Zwróć uwagę na zmiany w hałasie: Słuchaj dźwięków podczas pracy. Jeśli hałas nagle się zwiększy lub pojawią się nietypowe dźwięki, natychmiast zatrzymaj transformator ze stopu amorficznego SH15 160 kva i sprawdź, czy siła docisku żelaznego rdzenia nie uległa uszkodzeniu.

3. Unikaj niepotrzebnego demontażu: transformatory ze stopu amorficznego SH15 160 kva nie powinny być poddawane rutynowym kontrolom demontażu. Jeżeli demontaż jest konieczny, należy go przeprowadzić ściśle w ciągu 8 godzin (wilgotność < 65%) lub 4 godzin (wilgotność < 75%) ekspozycji korpusu transformatora i należy wcześniej skontaktować się z producentem, aby zapobiec uszkodzeniu konstrukcji rdzenia.

Transformator ze stopu amorficznego w przetwarzaniu

Sprzęt

Ośrodek, w którym wykonuje się testy : ośrodek diagnostyczny

Transformator w wysyłce
