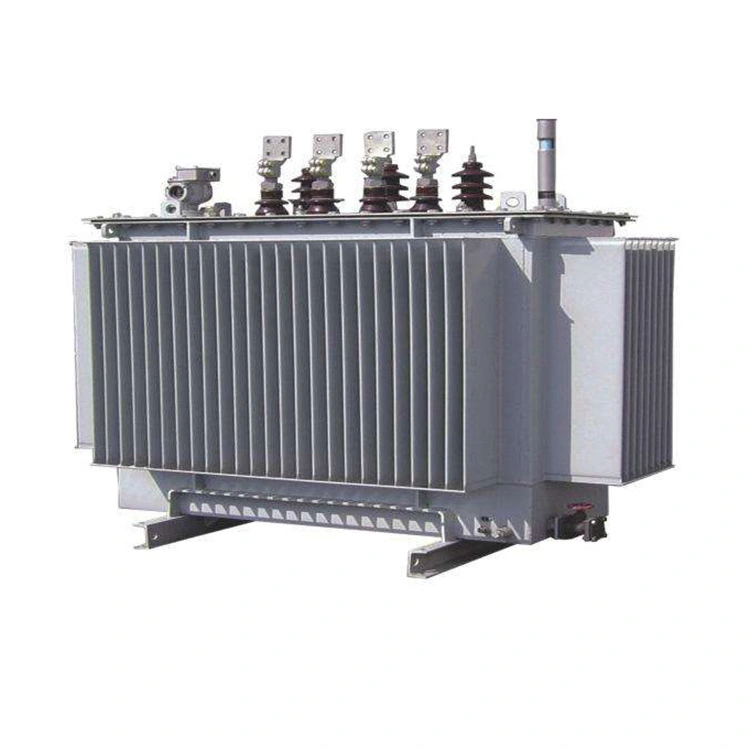

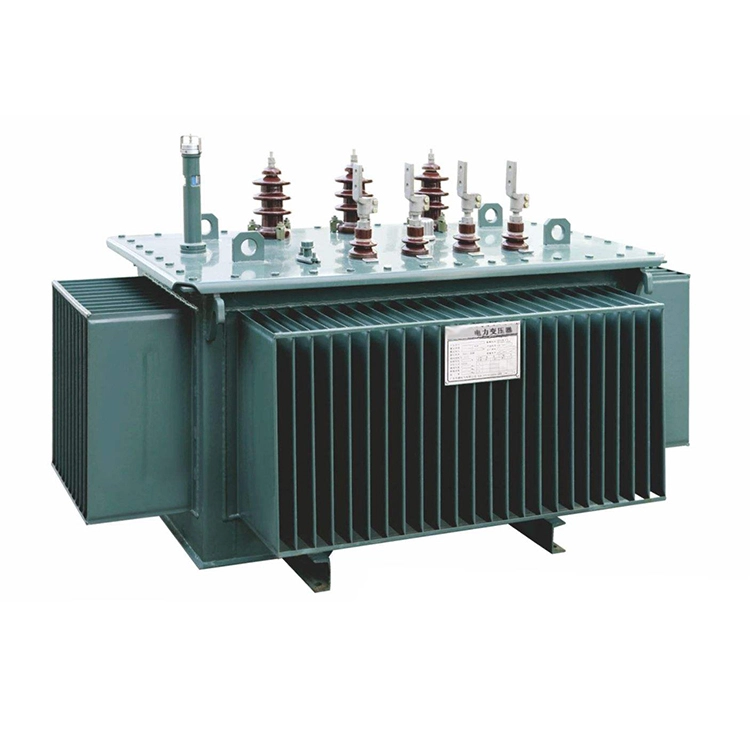

Transformator zanurzony w oleju ze stopu amorficznego o mocy 800 kva

Transformator zanurzony w oleju ze stopu amorficznego o mocy 800 kva jest wykonany z nowego rodzaju materiału oszczędzającego energię. Jego rdzeń‌ jest wykonany ze stopu amorficznego, charakteryzującego się wysoką przenikalnością magnetyczną i wyjątkowo niską stratą histerezy, co może znacznie poprawić efektywność energetyczną bez obciążenia i jest zgodny z normami GB/T 20052 lub IEC 60076. A metoda chłodzenia‌ polega na zanurzeniu w oleju.

Uszczelniona konstrukcja transformatora zanurzonego w oleju ze stopu amorficznego o mocy 800 kva zapewnia odporność na wilgoć i korozję, nadaje się do podstacji zewnętrznych lub wewnętrznych, na wysokości ≤1000 m i wzroście temperatury otoczenia ≤55 K.

Największą zaletą tego transformatora zanurzonego w oleju ze stopu amorficznego o mocy 800 kva jest wyjątkowo niska utrata obciążenia. Transformator ten ma moc około 300–450 W (w porównaniu do blachy ze stali krzemowej, która ma około 1000–1500 W), czyli od 60 do 75% mniej niż tradycyjne transformatory z blachy ze stali krzemowej. Jednocześnie ma niski poziom hałasu (≤55 do 60 dB), dużą odporność na przeciążenia, długą żywotność i zazwyczaj może być używany przez 25 do 30 lat. Jednak koszt jest wyższy (około 20% do 40% droższy niż transformatory o tej samej specyfikacji z blachami ze stali krzemowej).

Dlatego transformator zanurzony w oleju ze stopu amorficznego o mocy 800 kva nadaje się do scenariuszy przemysłowych, komercyjnych lub dystrybucji energii o wysokich wymaganiach w zakresie efektywności energetycznej.

Parametr techniczny:

P: Dlaczego utrata obciążenia bez obciążenia transformatora zanurzonego w oleju ze stopu amorficznego o mocy 800 kva jest znacznie niższa niż w przypadku transformatora o tej samej mocy wykonanego z blach ze stali krzemowej?

Odp.: Po pierwsze, grubość paska ze stopu amorficznego wynosi tylko 20 do 30 µm, co stanowi w przybliżeniu jedną dziesiątą grubości konwencjonalnych blach ze stali krzemowej (230 do 350 µm). Zgodnie z zależnością, że straty prądu wirowego są proporcjonalne do kwadratu grubości, straty prądu wirowego w rdzeniu 800 kVA są znacznie zmniejszone. Jednocześnie rezystywność stopu amorficznego jest około 2,5 razy większa niż blach ze stali krzemowej, co dodatkowo osłabia straty prądu krążącego indukowane pomiędzy warstwami w przypadku zmiany strumienia magnetycznego.

Po drugie, pętla histerezy jest wąska, a koercja niska. Stop amorficzny ma amorficzną strukturę bez defektów na granicach ziaren, a opór odwracania domeny magnetycznej jest niewielki. Koercja wynosi tylko 1/3 do 1/5 współczynnika koercji blach ze stali krzemowej. To znacznie zmniejsza energię wymaganą dla każdego cyklu namagnesowania i znacznie zmniejsza utratę histerezy.

Po trzecie, projekt roboczej gęstości strumienia magnetycznego jest stosunkowo niski. W przypadku transformatora zanurzonego w oleju ze stopu amorficznego o mocy 800 kVA znamionowa gęstość strumienia magnetycznego jest zwykle ustawiana na 1,35–1,45 T, czyli mniej niż 1,65–1,75 T w przypadku blach ze stali krzemowej. Ponieważ strata żelaza jest proporcjonalna do kwadratu lub większej potęgi gęstości strumienia magnetycznego, odpowiednie zmniejszenie gęstości strumienia magnetycznego może prowadzić do znacznego zmniejszenia jednostkowej utraty masy.

W oparciu o powyższe mechanizmy, strata bez obciążenia transformatora zanurzonego w oleju ze stopu amorficznego o mocy 800 kVA wynosi zazwyczaj tylko 30% do 40% straty w przypadku transformatora o tej samej wydajności z blachami ze stali krzemowej klasy S13 lub S14. Jest szczególnie odpowiedni do scenariuszy dystrybucji mocy, w których sprzęt często znajduje się w stanie niewielkiego obciążenia lub w stanie gotowości.

Transformator ze stopu amorficznego w przetwarzaniu

Sprzęt

Ośrodek, w którym wykonuje się testy : ośrodek diagnostyczny

Transformator w wysyłce
