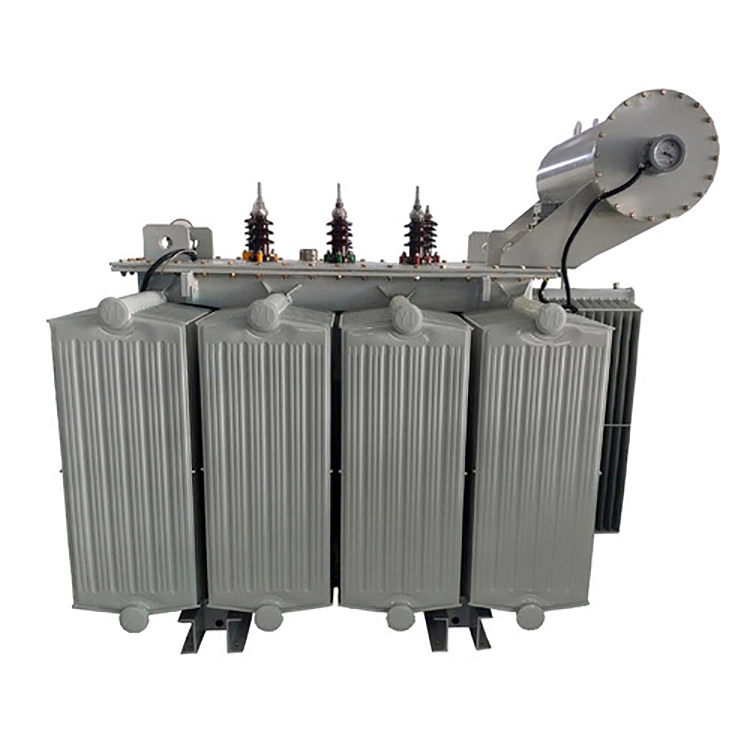

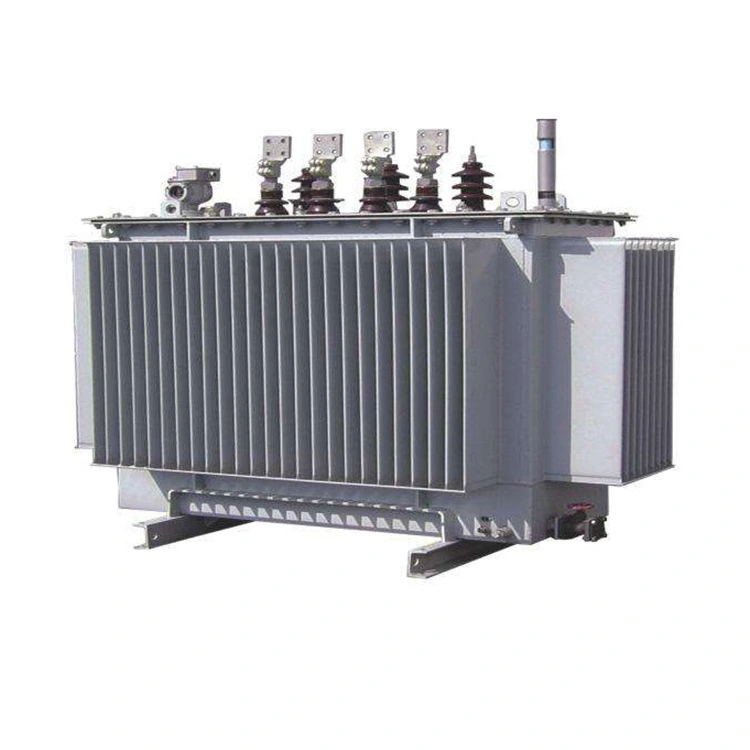

Transformator z rdzeniem ze stopu amorficznego zanurzony w oleju o napięciu 33 kv i mocy 2,5 Mva

Rdzeń transformatora z rdzeniem ze stopu amorficznego zanurzonego w oleju o napięciu 33 kv i mocy 2,5 mva jest wykonany przez uzwojenie w pętli zamkniętej z pasków amorficznego stopu na bazie żelaza. Zintegrowana konstrukcja bez laminowanych szczelin powietrznych znacznie zmniejsza straty histerezy i prądów wirowych. W porównaniu z tradycyjnymi rdzeniami ze stali krzemowej, straty bez obciążenia są znacznie zmniejszone. Kolumna rdzeniowa i jarzmo są połączone ze sobą klejem epoksydowym do szkła, co zwiększa ogólną sztywność i skutecznie tłumi wibracje i hałas podczas pracy.

Uzwojenia transformatora z rdzeniem amorficznym ze stopu zanurzonego w oleju o mocy 33 kv i napięciu 2,5 mva wykorzystują przewodniki miedziane o wysokiej czystości i są połączone z wielowarstwowym procesem powlekania izolacyjnego odpowiednim do warunków wysokiego napięcia. W połączeniu z ulepszoną spiralną i ciągłą strukturą uzwojenia przeplatanego równomiernie rozprowadza pole elektryczne uzwojenia, co poprawia tolerancję izolacji i odporność na odkształcenia. Strona wysokiego napięcia transformatora z rdzeniem amorficznym ze stopu zanurzonego w oleju o napięciu 33 kV i mocy 2,5 mva jest wyposażona w przekładnie regulujące napięcie ± 2 × 2,5% bez wzbudzenia, które mogą precyzyjnie dostosować się do wymagań regulacyjnych wahań napięcia sieci.

Korpus skrzyni wykonany jest poprzez integralne spawanie blach falistych. Opierając się na adaptacyjnej strukturze wymiany ciepła falistej powłoki, można uzyskać efektywne naturalne chłodzenie cyrkulacyjne oleju izolacyjnego bez potrzeby stosowania zewnętrznego urządzenia rozpraszającego ciepło, odpowiedniego do długotrwałej ciągłej pracy. Transformator z rdzeniem ze stopu amorficznego zanurzony w oleju o napięciu 33 kv i mocy 2,5 mva jest wypełniony przyjaznym dla środowiska mineralnym olejem izolacyjnym zgodnie z normami IEC 296, który łączy w sobie doskonałą przewodność cieplną i właściwości izolacyjne, skutecznie izolując wewnętrzne elementy pod napięciem i unikając ryzyka uszkodzenia izolacji.

Parametr techniczny:

Kluczowe funkcje:

1. Wyjątkowa oszczędność energii: dzięki zastosowaniu rdzeni ze stopów amorficznych straty bez obciążenia są zmniejszone o około 70% do 80% w porównaniu z tradycyjnymi transformatorami z blachy krzemowej typu S9/S11. Transformator z rdzeniem amorficznym ze stopu zanurzonego w oleju o mocy 33 kv i mocy 2,5 mva jest szczególnie odpowiedni do długotrwałej pracy w wiejskich sieciach energetycznych i gałęziach przemysłu, gdzie obciążenie nie zawsze osiąga pełną wydajność.

2. W pełni uszczelniony, bezobsługowy: zbiornik oleju ma całkowicie uszczelnioną konstrukcję, która zapobiega kontaktowi oleju z powietrzem, zapobiegając zawilgoceniu i starzeniu się oleju izolacyjnego. Transformator z rdzeniem amorficznym ze stopu zanurzonego w oleju o mocy 33 kv i mocy 2,5 mva może osiągnąć bezobsługową żywotność wynoszącą 50 lat i nadaje się do trudnych warunków zewnętrznych.

3. Wysoka niezawodność: uzwojenie niskiego napięcia jest nawinięte folią miedzianą, natomiast uzwojenie wysokiego napięcia jest nawinięte drutem miedzianym. Dzięki dużej odporności na zwarcia i uderzenia pioruna konstrukcja jest zwarta,

Transformator ze stopu amorficznego w przetwarzaniu

Sprzęt

Ośrodek, w którym wykonuje się testy : ośrodek diagnostyczny

Transformator w wysyłce
