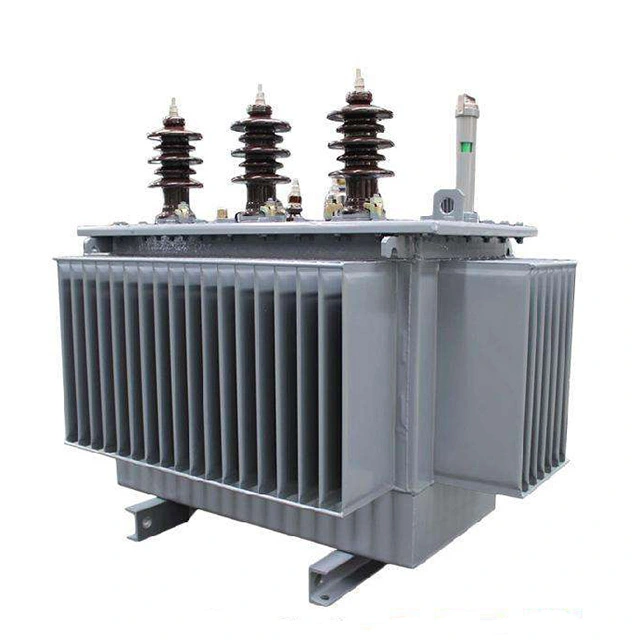

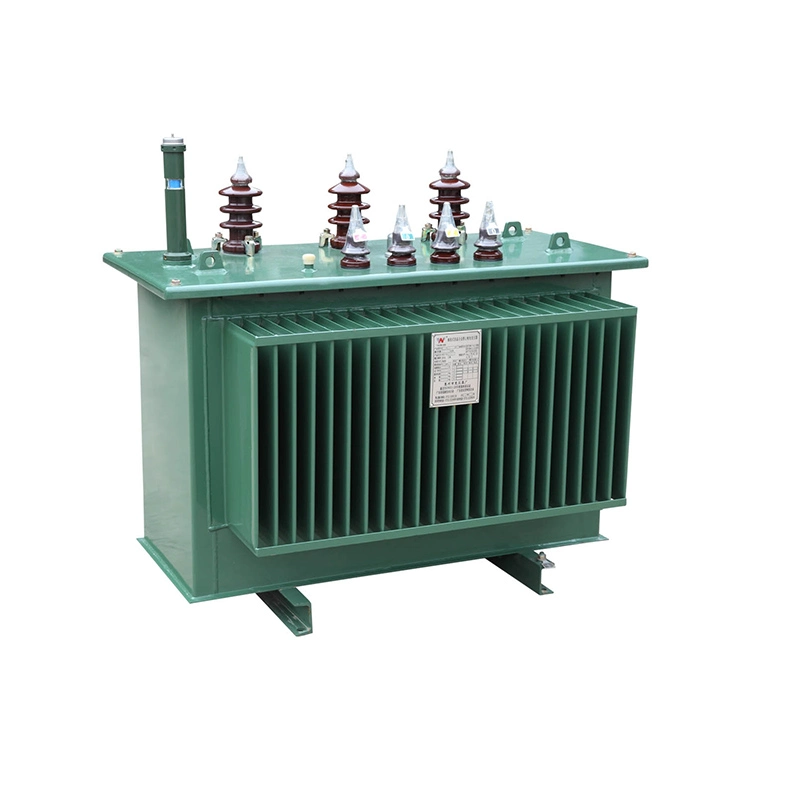

Transformator rozdzielczy ze stopu amorficznego 50 kva 0,4 kv

Wiele krajów Azji Południowo-Wschodniej, Afryki, Azji Środkowej i Ameryki Łacińskiej energicznie promuje modernizację wiejskich sieci energetycznych i projekty elektryfikacji obszarów wiejskich. Na obszarach odległych wskaźnik obciążenia utrzymuje się stale na niskim poziomie (20–35%). Zmaksymalizowano zalety transformatora rozdzielczego ze stopu amorficznego w zakresie oszczędzania energii podczas pracy bez obciążenia, co czyni go preferowanym wyborem dla lokalnych biur dostaw energii biorących udział w przetargach. Rozproszone przyłącza fotowoltaiczne do użytku domowego oraz małej przemysłowej i komercyjnej sieci fotowoltaicznej są wyposażone w transformatory dystrybucyjne o mocy 50 kVA. Wraz z ciągłym rozwojem globalnych instalacji fotowoltaicznych wzrosło również zapotrzebowanie na transformatory dystrybucyjne ze stopu amorficznego o małej mocy.

Jako materiał rdzenia transformatora zastosowano paski stopu amorficznego. Ten amorficzny stop formuje się w amorficzną strukturę w wyniku szybkiego procesu chłodzenia, charakteryzującego się wyjątkowo niską stratą histerezy i prądem jałowym. Jego właściwości elektromagnetyczne znacznie przewyższają właściwości tradycyjnych blach ze stali krzemowej. Transformator rozdzielczy ze stopu amorficznego o mocy 50 kva i mocy 0,4 kv charakteryzuje się niższym wzrostem temperatury roboczej, co zmniejsza starzenie się materiałów izolacyjnych i wydłuża żywotność sprzętu. Technologia chłodzenia zanurzonego w oleju skutecznie rozwiązuje problem rozpraszania ciepła pod obciążeniem o wysokiej temperaturze. Olej transformatorowy dystrybucyjny ze stopu amorficznego o mocy 50 kva i napięciu 0,4 kv służy jako medium chłodzące, zapobiegając przegrzaniu i awariom oraz zwiększając ogólną niezawodność i bezpieczeństwo.

Parametr techniczny:

P: Czy ten transformator rozdzielczy ze stopu amorficznego o mocy 50 kva i napięciu 0,4 kv może zmienić standardową grupę połączeń Dyn11 na Yyn0?

Odp.: Tak, ten transformator rozdzielczy ze stopu amorficznego o mocy 50 kva i mocy 0,4 kv może mieć zmieniony typ grupy połączeń ze standardowego Dyn11 na Yyn0. Technicznie jest to wykonalne, ale jego użycie ma wady:

1. Trzeciej harmonicznej nie można stłumić: po stronie wysokiego napięcia nie ma trójkątnego zamkniętego uzwojenia, więc strumień magnetyczny trzeciej harmonicznej rdzenia żelaznego nie może utworzyć krążącej pętli, potencjał punktu zerowego po stronie niskiego napięcia jest przesunięty i zmienia się trójfazowe napięcie wyjściowe. Gdy w obciążeniach jednofazowych występuje niezrównoważone obciążenie, na linii neutralnej pojawia się duży prąd składowej zerowej, a linia neutralna przegrzewa się nieprawidłowo.

2. Słaba zdolność do obsługi niezrównoważonych obciążeń: Cywilna dystrybucja energii obejmuje głównie oświetlenie jednofazowe i obciążenia urządzeń gospodarstwa domowego. Obciążenia trójfazowe są podatne na brak równowagi. W stanie Yyn0 odkształcenie napięcia transformatora rozdzielczego ze stopu amorficznego o mocy 50 kva i mocy 0,4 kv jest poważne i łatwo jest spalić lampy końcowe, małe silniki i precyzyjny sprzęt elektryczny. Trójkątne uzwojenie wysokiego napięcia Dyn11 może tworzyć pętlę krążącą w celu trawienia trzeciej harmonicznej, a efekt stabilizacji napięcia jest doskonały.

3. Ograniczony dostęp do przyłączy do sieci: Główne sieci energetyczne i projekty przyłączy do sieci fotowoltaicznych na całym świecie mają obowiązkowe wymagania dotyczące Dyn11, a modele Yyn0 nie mogą przejść akceptacji przyłączenia do sieci wydanej przez biuro zasilania i nie mogą być podłączone do miejskiej sieci publicznej.

Transformator ze stopu amorficznego w przetwarzaniu

Sprzęt

Ośrodek, w którym wykonuje się testy : ośrodek diagnostyczny

Transformator w wysyłce
