W ostatnich latach, wraz z ekspansją transformatorów ze stopów amorficznych na całym świecie, wielkość rynku przemysłowego szybko wzrosła. Obecnie transformatory ze stopów amorficznych są powszechnie chwalone na całym świecie. W krajach takich jak Stany Zjednoczone, Kanada, Meksyk, Japonia, Indie i Korea Południowa działa duża liczba transformatorów ze stopów amorficznych. Według statystyk wielkość światowego rynku transformatorów ze stopów amorficznych w 2021 r. wyniosła 904 mln dolarów, a do 2031 r. ma osiągnąć 1,718 mld dolarów, przy złożonej rocznej stopie wzrostu wynoszącej 6,63%.

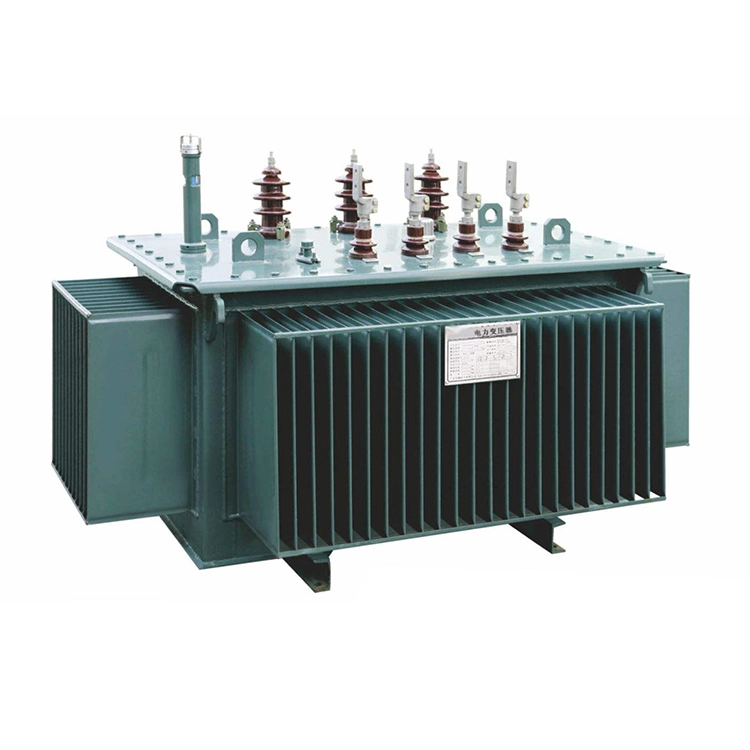

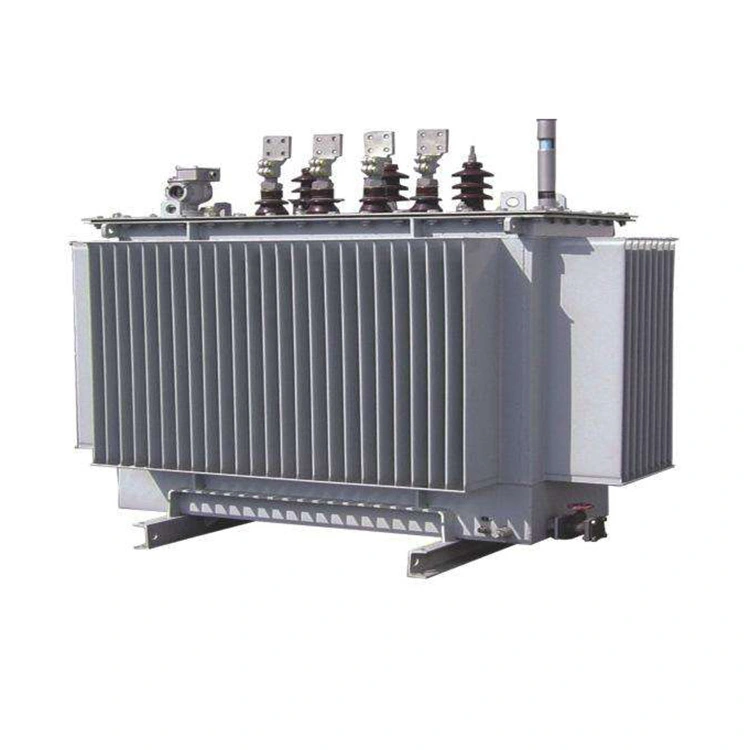

Wraz z rosnącym naciskiem na oszczędzanie energii i redukcję emisji, transformatory ze stopów amorficznych zyskały popularność na rynku ze względu na ich wyjątkową efektywność energetyczną i właściwości przyjazne dla środowiska. Popyt na nie wykazywał w ostatnich latach generalnie tendencję wzrostową. Transformator zanurzony w oleju ze stopu amorficznego o mocy 300 kva jest wykonany z materiału ze stopu amorficznego i ma trójfazową, pięciokolumnową strukturę. Przekrój poprzeczny materiału rdzenia jest prostokątny. Grubość materiału wynosi tylko 0,02 do 0,04 milimetra. Wykonany jest za pomocą zaawansowanej „metody odlewania planarnego”. Ten materiał w postaci arkuszy krzemowo-miedziowej ze swoją strukturą krystaliczną ma doskonałe właściwości magnetyczne, brak defektów kryształu i wyjątkowo niską siłę magnesowania. Co więcej, cewka niskiego napięcia jest typu uzwojenia z folii aluminiowej, charakteryzująca się dużą odpornością na zwarcie oraz zaawansowaną i rozsądną konstrukcją.
|
Nazwa elementu |
Transformator zanurzony w oleju ze stopu amorficznego 300 kva |
|
Moc znamionowa |
300 kVA |
|
Faza |
3 Faza |
|
Wysokie napięcie (HV) |
10 kV |
|
Zakres kranu HV |
±2×2,5% |
|
Niskie napięcie (NN) |
0,4 kV |
|
Grupa wektorów |
Dyn11 / Yyn0 |
|
Brak utraty obciążenia (P0) |
160 W |
|
Utrata obciążenia (Pk, 75 ℃) |
3420 W |
|
Prąd bez obciążenia |
0,7% |
|
Impedancja zwarciowa |
4,0% / 6,0% |
|
Poziom dźwięku |
≤53 dB(A) |
Cechy produktu:
1. Rdzeń transformatora zanurzonego w oleju ze stopu amorficznego o mocy 300 kva jest wytwarzany przez walcowanie pasków ze stopu amorficznego. Strata bez obciążenia jest zmniejszona o około 75% w porównaniu z transformatorem typu S9.
2. W części transformatora niskiego napięcia zastosowano cewki z folii miedzianej, aby zwiększyć odporność transformatora na zwarcia.
3. Grupa połączeń transformatora zanurzonego w oleju ze stopu amorficznego 300 kva to Dyn11, która zmniejsza wpływ harmonicznych na sieć energetyczną i poprawia jakość zasilania.
4. Transformator jest napełniany olejem pod próżnią, co może całkowicie wyeliminować pęcherzyki powietrza w cewkach i zapewnić stabilną wydajność izolacji. Przed oddaniem do użytku każdego transformatora zanurzonego w oleju ze stopu amorficznego o mocy 300 kva przeprowadza się pełnofalowy test udaru piorunowego przy napięciu szczytowym wyższym o 25% od normy krajowej, aby zapewnić bezpieczną i niezawodną pracę transformatora.
