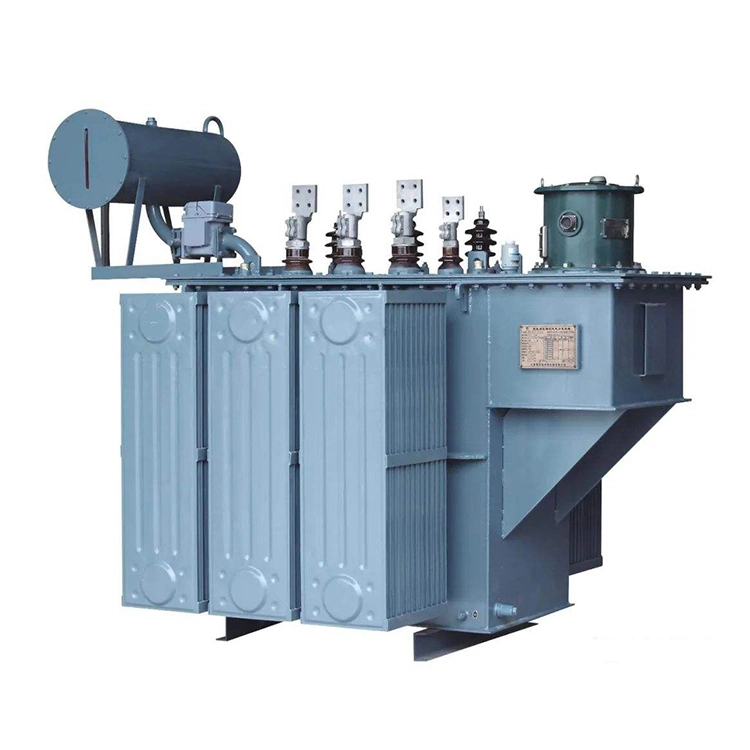

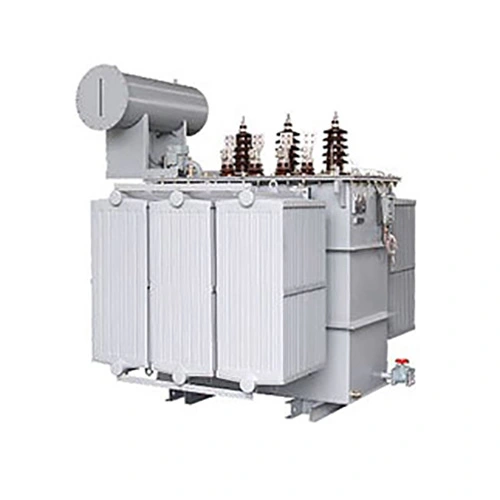

35 do 0,4 kv 3-fazowy transformator mocy 2500 kva

Rdzeń 3-fazowego transformatora mocy 2500 kva o napięciu od 35 do 0,4 kv jest wykonany z walcowanych na zimno blach ze stali krzemowej o wysokiej przewodności magnetycznej, a cały proces łączenia odbywa się przy użyciu pełnego połączenia skośnego i metody wiązania bez otworów, skutecznie redukując utratę obciążenia i prąd wzbudzenia. Zarówno uzwojenia wysokiego, jak i niskiego napięcia wykonane są z drutów z miedzi beztlenowej (lub w razie potrzeby z drutów aluminiowych), przy czym uzwojenie wysokiego napięcia ma wielowarstwową strukturę cylindryczną, a uzwojenie niskiego napięcia ma uzwojenie foliowe lub strukturę podwójnej spirali, co zapewnia dobrą wytrzymałość elektryczną i odporność na zwarcia.

Obudowa transformatora mocy 3-fazowego i 2500 kva o napięciu od 35 do 0,4 kv poddawana jest suszeniu próżniowemu i obróbce próżniowego wtrysku oleju, zapewniając stabilny i niezawodny system izolacji. Zbiornik oleju ma konstrukcję z blachy falistej lub rury odprowadzającej ciepło, równoważąc skuteczność rozpraszania ciepła i skuteczność uszczelnienia, i jest wyposażony w ciśnieniowe zawory bezpieczeństwa, przekaźniki gazowe, wskaźniki poziomu oleju, elementy pomiaru temperatury i inne kompletne urządzenia zabezpieczające.

Nasza fabryka dysponuje pełną zdolnością produkcyjną transformatorów o napięciu 35 kV i większym, obejmującą uzwojenie, montaż rdzenia, montaż obudowy, obróbkę próżniową i testy fabryczne. Przed opuszczeniem fabryki każdy produkt przechodzi wiele rutynowych testów, takich jak pomiar rezystancji uzwojeń, weryfikacja przekładni napięciowej, oznaczenie grupy połączeń itp.

Transformator mocy 3-fazowy o napięciu od 35 do 0,4 kv i mocy 2500 kva charakteryzuje się niskimi stratami, niskim poziomem hałasu i niskim wzrostem temperatury i nadaje się do ciągłej pracy w pomieszczeniach, na zewnątrz, na dużych wysokościach lub w obszarach o wysokim poziomie zanieczyszczenia.

Specyfikacja techniczna:

P: Jaka jest podstawowa funkcja 3-fazowego transformatora mocy 2500 kva o napięciu od 35 do 0,4 kV i impedancji zwarcia wynoszącej 6,5% i jakie jest jego znaczenie dla bezpiecznej pracy transformatora?

Odp.: Impedancja zwarciowa wynosząca 6,5% określona jako standardowa konfiguracja dla 3-fazowego transformatora mocy 2500 kva o napięciu od 35 do 0,4 kV jest kluczowym parametrem zapewniającym bezpieczną i stabilną pracę transformatora. Ten parametr może skutecznie ograniczać prąd zwarciowy po stronie niskiego napięcia 3-fazowego transformatora mocy 2500 kva o napięciu od 35 do 0,4 kv, poprawiać stabilność dynamiczną i termiczną uzwojeń transformatora oraz zapobiegać odkształceniom i uszkodzeniom izolacji uzwojeń spowodowanym zwarciami. Jednocześnie ten parametr impedancji jest dostosowany do konstrukcji korpusu transformatora, co pozwala uniknąć nieprawidłowego rozproszenia pola magnetycznego i problemów z przegrzaniem. Może również stanowić standardową podstawę do ustawiania zabezpieczenia przekaźnika transformatora, pozwala uniknąć wyłączania z powodu przekroczenia progu i zapewnia, że ​​transformator mocy 3-fazowy i 2500 kva o napięciu od 35 do 0,4 kV może działać równolegle bez prądu cyrkulacyjnego, gwarantując w ten sposób bezpieczną, ekonomiczną i stabilną pracę transformatorów.
