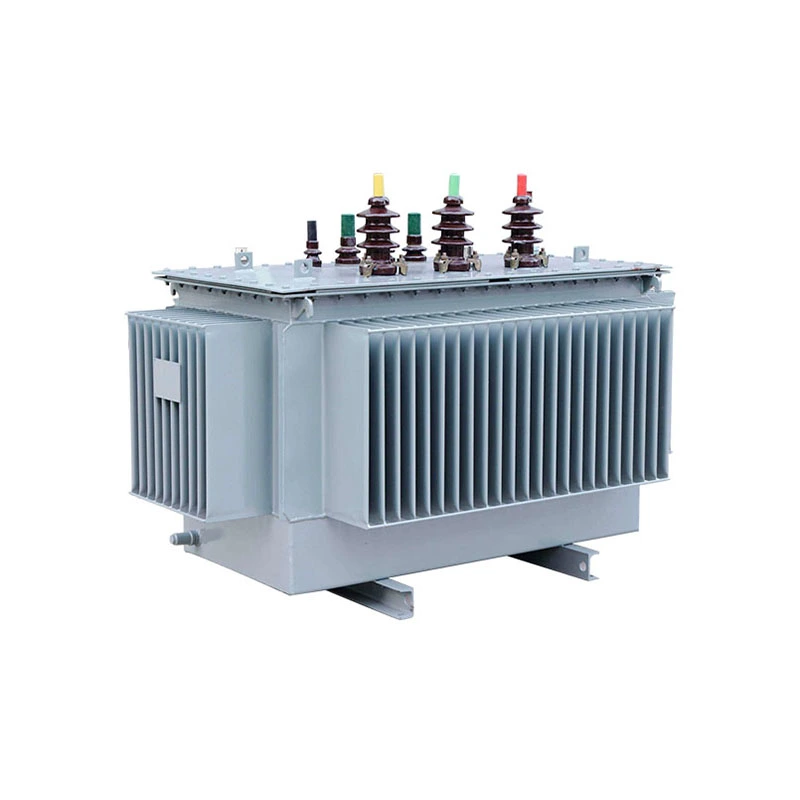

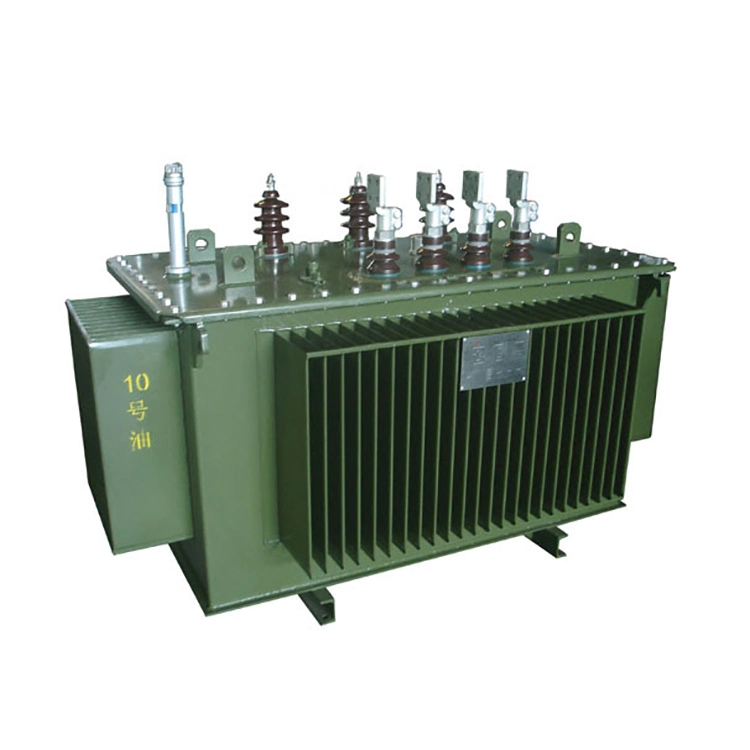

Trójfazowy transformator z amorficznego stopu miedzi o mocy 100 kva można podzielić na dwa typy: typ zanurzony w oleju i typ suchy. Transformator zanurzony w oleju wykorzystuje metodę chłodzenia ONAN. Podczas gdy transformator dystrybucyjny typu suchego wykorzystuje naturalne chłodzenie powietrzem lub wymuszone chłodzenie powietrzem w celu rozproszenia ciepła generowanego podczas pracy. Odpowiednia wentylacja i płynny przepływ powietrza mają kluczowe znaczenie w przypadku transformatorów dystrybucyjnych typu suchego, aby zapobiec przegrzaniu i utrzymać wysoką sprawność operacyjną transformatorów.
Rdzeń transformatora ze stopu amorficznego wykonany jest z pasków ze stopu amorficznego na bazie żelaza. Grubość taśm stalowych wynosi tylko 0,02 do 0,03 mm. Jest wytwarzany w procesie szybkiego chłodzenia roztopionej stali. Wewnętrzne atomy ułożone są w nieregularny, amorficzny wzór bez struktury ziarnistej stali krzemowej. To znacznie zmniejsza straty histerezy i straty prądu wirowego z podstawowego źródła materiału.
Dzięki energooszczędnej konstrukcji transformatora ze stopu amorficznego sprawność całego systemu znacznie przewyższa wydajność zwykłych transformatorów dystrybucyjnych ze stali krzemowej. Nawet jeśli sprzęt działa nieprzerwanie przez cały rok, może znacznie obniżyć koszty eksploatacji i konserwacji energii elektrycznej, minimalizując straty żelaza. Jest to preferowany sprzęt dla rozproszonych nowych elektrowni energetycznych w zagranicznych zakładach inżynieryjnych.
|
Nazwa produktu |
3-fazowy transformator ze stopu amorficznego miedzi o mocy 100 kva |
|
|
Typ |
Zanurzony w oleju |
Typ suchy |
|
Oceniony współczynnik |
0,4 kV/10 kV (niestandardowe 0,4/6,6, 0,4/11) |
0,4 kV/10 kV |
|
Impedancja Wielka Brytania |
4% |
6% |
|
Brak utraty obciążenia P₀ |
≈65W |
≈75W |
|
Utrata obciążenia Pk @ 75 ℃ |
≈1080 W |
≈1150 W |
|
Prąd bez obciążenia |
≤0,6% |
≤0,8% |
|
Klasa izolacji |
Klasa A |
Klasa F |
|
Chłodzenie |
ONAN |
AN/AF |
|
Stopień ochrony |
IP00/IP54 |
Standard IP20, opcja IP30 |
|
Hałas |
≤52dB |
≤58dB |
|
Rdzeń i uzwojenie |
Rdzeń amorficzny + cewka w całości miedziana |
Rdzeń amorficzny + cewka odlana w całości z miedzi epoksydowej |
P: Jakie są znaczące różnice w charakterystyce magnesującego prądu rozruchowego w przypadku stosowania trójfazowego transformatora z amorficznego stopu miedzi o mocy 100 kva w porównaniu z tradycyjnymi transformatorami z blachy ze stali krzemowej?
Odp.: W porównaniu z tradycyjnymi transformatorami z blachy ze stali krzemowej, charakterystyka magnesującego prądu rozruchowego transformatora ze stopu amorficznego wykazuje znaczne różnice: ze względu na niższą gęstość strumienia magnetycznego nasycenia stopu amorficznego, około 1,55 T, niższą niż w przypadku blachy ze stali krzemowej o wartości 1,75 T i wyższy magnetyzm szczątkowy, około 0,7 do 0,8, szczyt jego prądu rozruchowego wzbudzenia może osiągnąć 10-15 razy prąd znamionowy (podczas gdy dla tradycyjnej blachy krzemowej jest to 5-8 razy). Jednocześnie stała czasowa zaniku prądu rozruchowego jest dłuższa, a zawartość harmonicznych, zwłaszcza drugiej harmonicznej, również znacznie wzrasta. Te cechy sprawiają, że 3-fazowy transformator z amorficznego stopu miedzi o mocy 100 kVA jest bardziej podatny na głębokie nasycenie podczas zamykania przełącznika, generując wyższe i trwalsze prądy udarowe. To nie tylko zwiększa ryzyko nieprawidłowego zadziałania poprzedzających wyłączników i przepalenia bezpiecznika, ale może również spowodować mechaniczne uszkodzenie wrażliwego na uderzenia rdzenia ze stopu amorficznego na skutek naprężeń.
Dlatego wymagane są specjalne strategie projektowania i działania, takie jak zamykanie wyboru fazy, dostosowywanie ustawień zabezpieczeń i wybór przekładników prądowych o silniejszych możliwościach przeciwdziałania nasyceniu.
