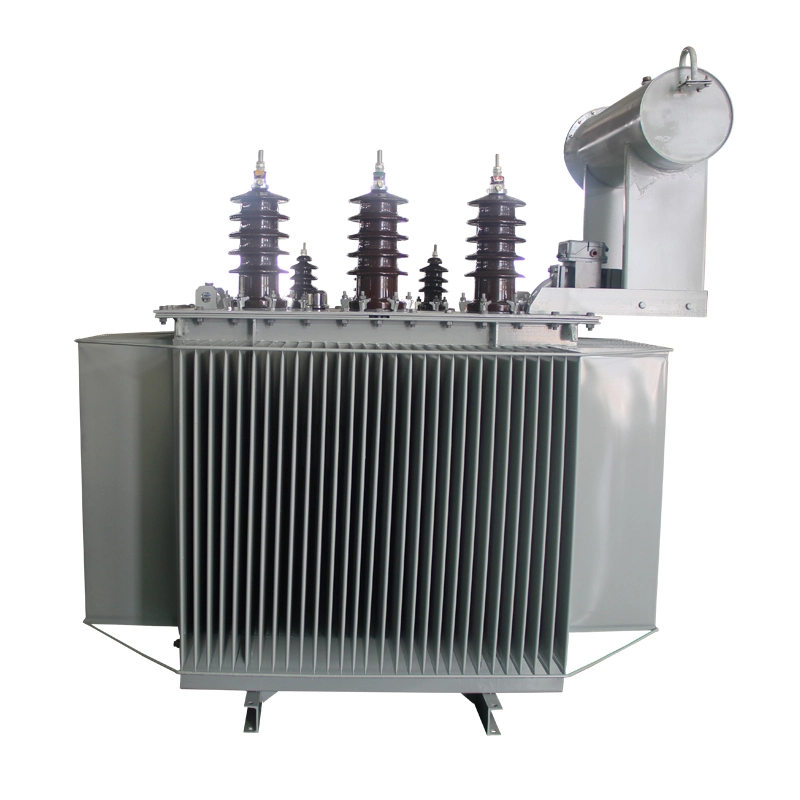

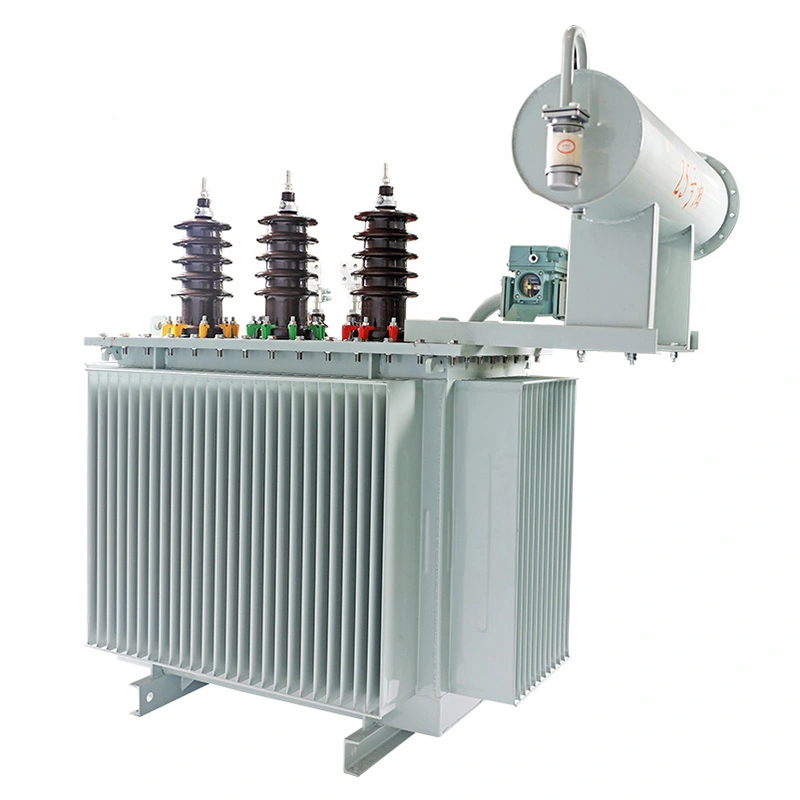

Trójfazowy S11 35 kv 1000 kva na transformatorze mocy obciążenia

Trójfazowy transformator mocy s11 35 kv 1000 kva na obciążeniu jest zgodny z normami norm IEC i GB. Ten produkt ma zakres regulacji napięcia bez obciążenia wynoszący 35±3*2,5% kV i 38,5±3*2,5% kV. Można go regulować ręcznie, elektrycznie lub automatycznie w zakresie regulacji napięcia za pomocą przełącznika regulującego napięcie bez obciążenia po stronie pierwotnej, aby zapewnić stabilność napięcia wyjściowego. W przypadku transformatorów o mocy powyżej 6300 kVA na poziomie 35 kV zastosowanie zbiorników oleju z płytą składaną znacznie zwiększa wytrzymałość mechaniczną zbiornika oleju, zmniejsza liczbę spawów, poprawia jakość wyglądu transformatora i ma dobre korzyści ekonomiczne.

Parametr techniczny:

Cechy:

1. Zużycie energii jest niskie, a efekt oszczędzania energii jest niezwykły. Warto zauważyć, że straty bez obciążenia zostały znacznie zmniejszone, średnio o około 25% niższe niż w krajowej normie GB/T6451.

2. Rdzeń wykonany jest z wysokiej jakości blach ze stali krzemowej walcowanej na zimno. Zaawansowana w kraju linia do cięcia poprzecznego zapewnia, że ​​zadziory po cięciu są mniejsze niż 0,02 mm. Cały proces obejmuje połączenia ukośne, bez dziurkowania i nakładania się jarzm. Kolumny rdzenia są ułożone i połączone ze sobą, tworząc zwartą, płaską i solidną całość. To skutecznie zmniejsza straty bez obciążenia, prąd bez obciążenia i hałas transformatora.

3. Trójfazowe cewki transformatora mocy S11 35 kv 1000 kva są wykonane z miedzi beztlenowej o wysokiej czystości, co skutecznie zmniejsza straty miedzi. Narożniki płytek cewek i prętów nośnych są zaokrąglone, co zapewnia równomierne pole elektryczne i większą niezawodność. Wewnętrzne wsparcie uzwojenia zostało wzmocnione, aby zwiększyć jego stabilność i zapobiec niestabilności i deformacjom.

4. Ściana zbiornika wykonana jest z jednego kawałka blachy stalowej. Za pomocą dużej prasy formuje się go w strukturę falistą, co zmniejsza liczbę spawów, zwiększa wytrzymałość mechaniczną, zwiększa obszar pochłaniania ciepła, poprawia efekt rozpraszania ciepła, a jednocześnie falista ściana zbiornika zapobiega płaskiemu odbiciu fal dźwiękowych, redukując w ten sposób hałas. Trójfazowy transformator mocy s11 35 kv 1000 kva pod obciążeniem jako całość jest zarówno piękny, jak i prosty.

5. Zastosowano zbiornik oleju w postaci kapsułki, który skutecznie spowalnia proces starzenia się oleju transformatorowego; wskaźnik poziomu oleju może zapobiec występowaniu fałszywego poziomu oleju i rozwiązać problem starzenia się oleju transformatorowego pod wpływem światła; przekaźnik gazowy z urządzeniem do gromadzenia gazu jest wygodny w konserwacji i obsłudze.

6. Specjalnej obróbce poddawana jest część uszczelniająca trójfazowego układu s11 35 kv 1000 kva na zbiorniku oleju transformatora mocy obciążenia, a cały korpus zbiornika jest spryskany farbą w celu usunięcia ostrych narożników, zadziorów i żużla spawalniczego powstającego podczas przetwarzania oraz w celu zwiększenia przyczepności farby.
